Anterior| Cubicaciones > Cubicación por perfiles > Siguiente Listado de cubicación |
Mediante esta opción es posible generar un listado con los datos de los distintos volúmenes de material entre dos niveles de cota distintos. El proceso a seguir es el siguiente:

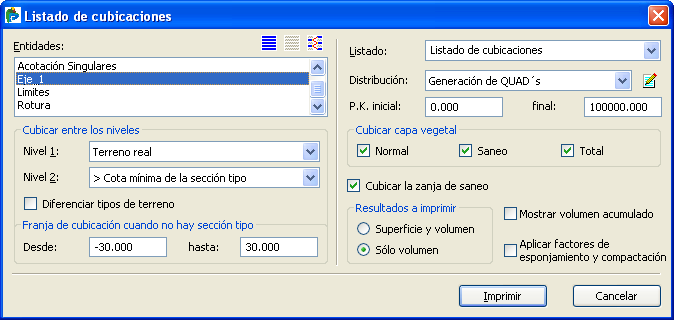

1.Acceder al menú Listados-Cubicaciones, se abrirá la ventana Listados de cubicaciones.
2.En la lista de entidades seleccionar aquella a partir de la cual se han generado los perfiles, en el ejemplo, Eje_1.
3.Mediante las listas de selección de los campos agrupados bajo el título Cubicar entre los niveles, seleccionar aquellos niveles de cota cuya diferencia de volúmenes se desea obtener. En el ejemplo, se va a generar un listado del volumen total de tierras a mover, para ello se ha de seleccionar como Nivel 1, Terreno real y comoNivel 2, Cota mínima de la sección tipo.
|
En este caso, puesto que el eje a partir del cual se va a obtener la cubicación tiene asignada una sección tipo, los volúmenes obtenidos serán los abarcados por la zona de influencia de dicha sección. Cuando los niveles a cubicar están asociados a 2 MDTs, los volúmenes se obtienen a partir de la franja de terreno definida mediante los campos del apartado Franja de cubicación. |
4.Seleccionar la distribución longitudinal para generación de perfiles transversales a partir de los que se obtendrá el volumen final.
5.Puesto que este eje tiene asignada una capa vegetal y un saneo, activar las opciones agrupadas bajo el título Capa vegetal y la opción Cubicar la zanja de saneo. Activar también la opción Sólo volumen.

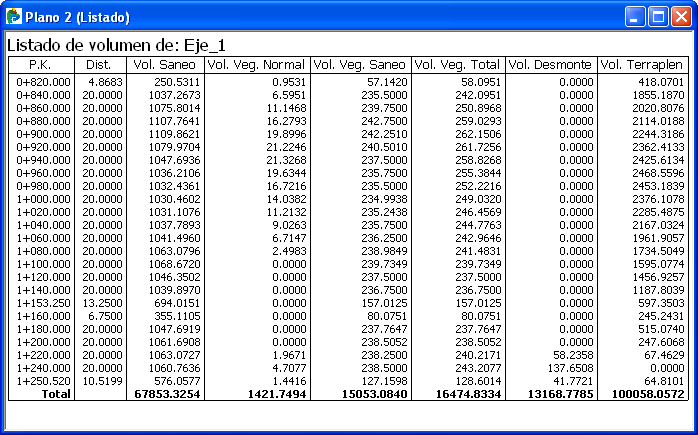

6.Pulsar el botón Imprimir, se generará un listado similar al siguiente:
