Mediante esta opción es posible calcular plataformas a partir de su contorno, cota y pendiente de taludes. El proceso para crear una plataforma sería el siguiente:
1.Crear en una entidad el contorno de la plataforma. Ésta ha de ser cerrada, es decir, al pedir información ha de dar su superficie.

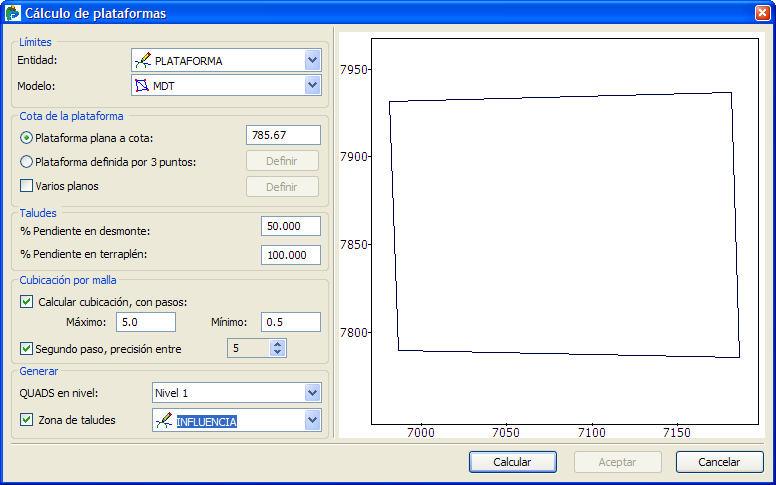

2.Acceder al menú Cálculo-Plataformas, se abrirá la ventana Cálculo de plataformas:
3.Mediante las listas de selección del apartado Límites, escoger la entidad que contiene el contorno de la plataforma y el MDT sobre el que se ha de calcular.
|
La lista de selección Entidad, del apartado Límites, únicamente muestra aquellas entidades que definen una superficie, es decir, sólo aparecen las que son cerradas. |
4.Rellenar los campos del apartado Taludes con los datos oportunos, es decir, la cota de la plataforma y los valores que han de tomar los taludes de desmonte y terraplén.
5.En el apartado Cota de la plataforma, escoger el método a seguir, las opciones son:
Plataforma plana a cota: se generará una plataforma de pendiente 0 a la cota introducida en el campo adjunto.

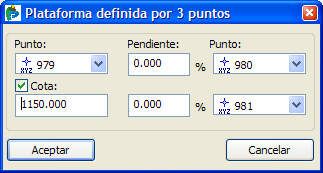

Plataforma definida por tres puntos: permite generar una plataforma a partir de las coordenadas de 3 puntos y la pendiente entre ellos. Después de activar esta opción, pulsar el botón definir, se abrirá la ventana Plataforma definida por 3 puntos en la que habrá que escoger los tres puntos, así como la pendiente entre uno y los otros dos, lo que permitirá definir el plano de la plataforma:
6.Si se desea obtener el movimiento de tierras, activar las opciones del apartado Cubicación por malla e introducir los valores para el paso de malla máximo y mínimo.
7.Mediante la lista de selección QUADs en el nivel, del apartado Generar, escoger el nivel de cota al que quedarán asociados los QUADs resultantes de la plataforma. En caso de querer definir el límite total abarcado por la plataforma, activar la opción Zona de taludes, de este mismo apartado, escogiendo la entidad en la que se ha de dibujar este contorno.

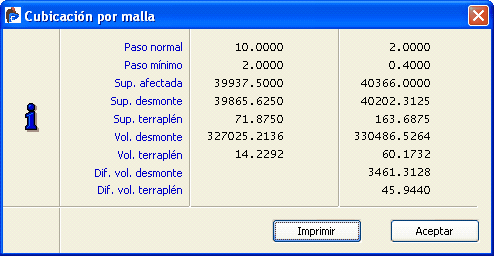

8.Después de esto, pulsar el botón Calcular. En la zona de previsualización gráfica de esta ventana se dibujará la plataforma. Si se ha activado la cubicación por malla, aparecerá una ventana con el resultado de la misma:
Si en el apartado Cubicación por malla se activa la segunda opción, Segundo paso precisión entre, se generará una segunda cubicación con pasos de malla más pequeños, resultado de dividir los iniciales por el valor seleccionado en este campo. Si se pulsa Imprimir, estos valores pasarán a una nueva ventana de listado.
Si se desea, se pueden modificar aquellos valores que se crea oportuno (cota de la plataforma, pendientes de taludes, pasos de malla) y recalcular de nuevo la plataforma.
9.Cuando el resultado sea el esperado, pulsar Aceptar, la plataforma se generará automáticamente. Para visualizarla en la vista 2D habrá que visualizar los QUADs del Nivel 1.

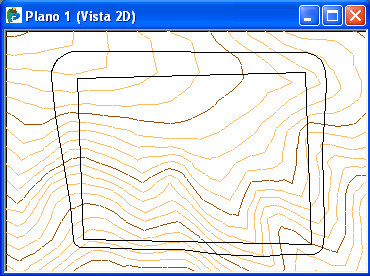

Contorno de plataforma y zona de influencia de los taludes
|

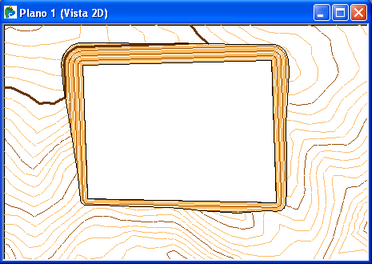

Vista 2D de plataforma con QUADs visualizados
|

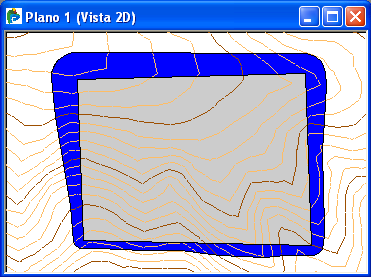

Vista 2D de MDT con topografía modificada automática
|

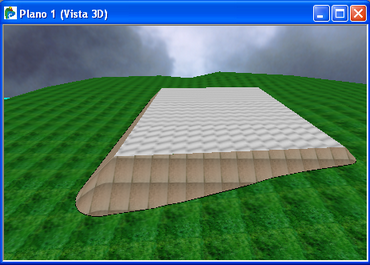

Vista 3D de la plataforma
|
|
Cuando se genera automáticamente una plataforma no se ha de definir ni asignar explícitamente ninguna sección tipo. De acuerdo con los valores de pendiente y cota introducidos por el usuario, CARTOMAP calcula automáticamente los QUADs que definen la nueva geometría. Estos quedan ligados al nivel de cota seleccionado por el usuario. Es decir, la plataforma se puede tratar como cualquier otra entidad sobre la que se hayan calculado QUADs. |
