Permite marcar en planta los puntos de los tramos parabólicos de rasante en los que la pendiente es 0, es decir, los puntos de cota máxima/mínima en dichos tramos. Se activa desde el menú Dibujo-Acotaciones-Entidades-Cambios de pendiente de la rasante, o pulsando el botón
de la sub-barra de herramientas Dibujo-Acotaciones.
|
Únicamente se acotan los vértices de rasante sobre los que se ha definido un acuerdo parabólico. |
Los pasos a seguir para acotar los cambios de pendiente de una rasante son los siguientes:
1.Activar la orden, bien desde el menú Dibujo-Acotaciones-Entidades-Cambios de pendiente de la rasante, bien pulsando el botón de la sub-barra de herramientas Dibujo-Acotaciones.
2.El cursor cambia su aspecto,
solicitando la entidad que contiene la definición del eje a acotar. Señalar gráficamente cualquier elemento de esta.

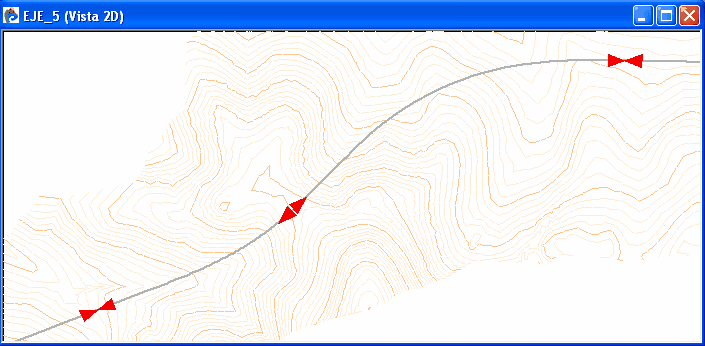

3.Al mover el cursor a lo largo de la entidad, CARTOMAP detectará los vértices de los acuerdos parábolicos de la rasante. Pulsar cerca de aquél que se desea acotar. Si se desean acotar todos, pulsar Intro. Los cambios de pendiente de la rasante quedarán acotados de acuerdo con los parámetros del modelo de acotación activo:
