Anterior| Referencia > Acotaciones > Entidades > Siguiente Felchas de pendiente en QUADs |

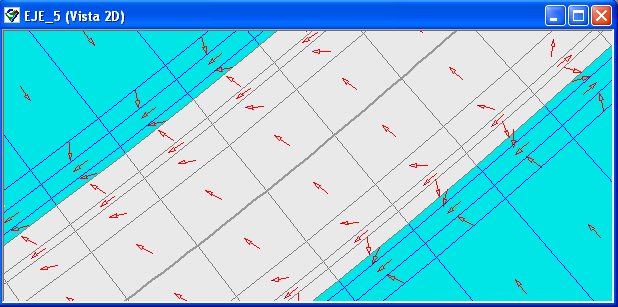

Esta opción permite dibujar una flecha que indica la dirección de la pendiente en cada QUAD. Se activa desde el menú Dibujo-Acotaciones-Entidades-Flechas de pendiente en QUADs o pulsando el botón
de la sub-barra de herramientas Dibujo-Acotaciones.

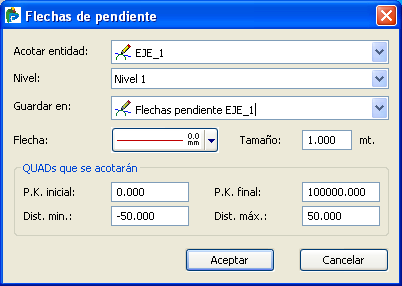

Al activarla se abre la ventana Flechas de pendiente:
en ella aparecen los siguientes campos:
Acotar entidad: Lista de selección que permite escoger la entidad que contiene la definición del eje a acotar.
Nivel: Lista de selección para escoger nivel de cota de los tramos de sección tipo a partir de los que se han creado los QUADs cuya pendiente se ha de acotar.
Guardar en: Lista de selección para escoger la entidad en la que se guardarán los elementos de la acotación.
Flecha: Control de línea para escoger el tipo y color de línea con el que se dibujarán las flechas de la acotación.
Tamaño: Campo para introducir el tamaño de las flechas.
QUADs que se acotarán: Campos para delimitar la zona del eje sobre el que se generará la acotación
P.K. inicial: Punto kilométrico del eje a partir del cual comenzará la acotación
P.K. final: Punto kilométrico del eje hasta el que se creará la acotación.
Dist.min.: Distancia a la izquierda del eje (en el sentido de avance de los PKs) a partir de la cual se dibujarán las flechas de la acotación.
Dist.máx.: Distancia a la derecha del eje (en el sentido de avance de los PKs) hasta la que se dibujarán las flechas de la acotación.
