Anterior| Referencia > Acotaciones > Entidades > Siguiente Cotas en extremos de QUADs |
Permite acotar un extremo de QUAD en una secuencia de PKs, el resultado es la cota del extremo marcado. Se activa desde el menú Dibujo-Acotaciones-Entidades-Cotas en extremos de QUADs, pulsando el botón
de la sub-barra de herramientas Dibujo-Acotaciones:
Una vez se ha activado la opción se han de seguir los siguientes pasos:
1.Seleccionar gráficamente la entidad que contiene la definición del eje a acotar.
2.Seleccionar el QUAD a partir del cual se ha de iniciar la acotación, cerca del extremo que se quiere acotar.

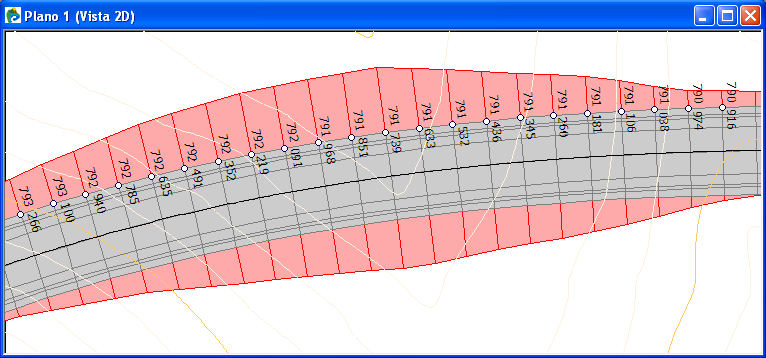

3.Seleccionar el último QUAD hasta el que se generará la acotación:
