Anterior| Referencia > Acotaciones > Siguiente Modelos de acotación |
Un modelo de acotación agrupa todos los parámetros que afectan a la presentación de las acotaciones tales como tipo y estilo de texto, de marcas o de líneas. En acotaciones puntuales, permite seleccionar los parámetros que han de aparecer en la acotación. Además, permite insertar prefijos y sufijos a los datos de acotación.
La opción se activa, bien desde el menú Dibujo-Acotaciones-Modelos de acotación, bien desde la barra de herramientas Dibujo-Acotaciones, pulsando el botón
:
|
Todas las acotaciones se dibujan de acuerdo con los parámetros del modelo de acotación activo, salvo las acotaciones de Puntos singulares de planta, Marcas de posicionamiento y Flechas de pendiente en QUADs que tienen sus propias ventanas de configuración. |
|
Se pueden importar modelos de acotación creados en otros trabajos al proyecto actual desde el Centro de comunicaciones, menú Archivo-Centro de comunicaciones, seleccionando la opción ANEBA-CARTOMAP, al escoger como origen de datos un archivo de CARTOMAP en el que se hayan definido modelos de acotación, aparecerá un nodo mas, Acotaciones, en la ventana Importación de datos, de él colgarán los modelos de acotación definidos en el archivo origen. |
Una vez se ha activado, se abrirá la ventana Edición de modelos de acotación desde ella el usuario puede crear tantos modelos de acotación como desee.
Los campos que aparecen en esta ventana hacen referencia a lo siguiente:
Modelos: Lista de modelos de acotación del archivo. La forma de seleccionar, añadir, modificar o eliminar un modelo de acotación es la habitual en las ventanas de edición de elementos de la aplicación. Es decir,
para añadir un modelo de acotación,
para modificar uno existente y
para eliminarlo.
|
El modelo de acotación activo es el que aparece seleccionado en el campo Modelos cuando se abre la ventana Edición de modelos de acotación. |
Acotación puntual: Lista de selección que permite escoger el formato con el que se han de generar las acotaciones de tipo Puntual. Las opciones posibles son las las siguientes:
Texto fijo: Mediante este campo se indica a la aplicación el tipo de dato que ha de ser insertado en la acotación puntual (elemento entre corchetes). Se puede cambiar la configuración para que aparezca cualquier combinación de coordenadas del punto, simplemente editando el campo, escribiendo entre corchetes [ ] el valor de la coordenada que se desea acotar, siempre con letra mayúscula. Para que aparezca más de una coordenada se ha de insertar una a continuación de otra (siempre entre corchetes) se paradas por coma. Así, por ejemplo:
-[X] Muestra la coordenada X del punto
-[X], [Y] Muestra las coordenadas X e Y del punto
-[X], [Y], [Z] Muestra las coordenadas X, Y, Z del punto
También es posible añadir prefijos y sufijos, por ejemplo Cota [Z], inserta el texto Cota, seguido de la coordenada Z, algo similar a: Cota 324.890
Tipo de letra: Selectores de texto que permiten escoger los parámetros de acuerdo con los que se generará el texto de la acotación.
Prefijo: Campo editable que permite añadir un prefijo a los textos insertados en la acotación.
Sufijo: Campo editable que permite añadir un sufijo a los textos insertados en la acotación.
Precisión: Permite seleccionar el número de decimales a mostrar en la acotación. La opción Por defecto, toma los valores establecidos para el resto de datos en Preferencias.

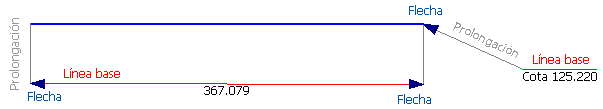

Tipo de flecha inicial: Permite seleccionar el modelo de flecha para el extremo inicial de la acotación.
Tipo de flecha final: Permite seleccionar el modelo de flecha para el extremo final de la acotación.
Separación línea base: Permite seleccionar la distancia de separación entre la línea y el texto de acotación.
Tamaño flecha: Campo para introducir el tamaño de las flechas de la acotación. El selector de tipo de línea adjunto, permite modificar el color de las flechas de la acotación.
Extensión base: Selector de línea que permite elegir el tipo y color de línea con el que se dibujará la línea de la acotación.
Extensión prol.: Campo editable que permite introducir la separación entre la acotación y la línea acotada (en acotaciones lineales), así como el color de la línea que se dibuja entre ambas. Esto último, pulsando el selector de tipo de línea adjunto al campo.
|
Si se modifica alguno de los parámetros de un modelo de acotación, las acotaciones creadas a partir del mismo se actualizan automáticamente. |
