Para obtener de forma automática la topografía modificada de un eje se han de seguir los pasos señalados en el siguiente ejemplo:
1.Abrir el archivo EJE_5.CTM, guardado con los ejemplos de CARTOMAP. La entidad Eje_1 contiene la definición de un trazado que ha sido materializado mediante el cálculo de QUAD´s. Acceder a menú Edición-Modelos del terreno-Edición alfanumérica, se abrirá la ventana Edición general de modelos del terreno. En la lista de modelos aparecerá únicamente el modelo Terreno Inicial. Pulsar el botón modificar
para entrar en la ventana de edición del mismo.

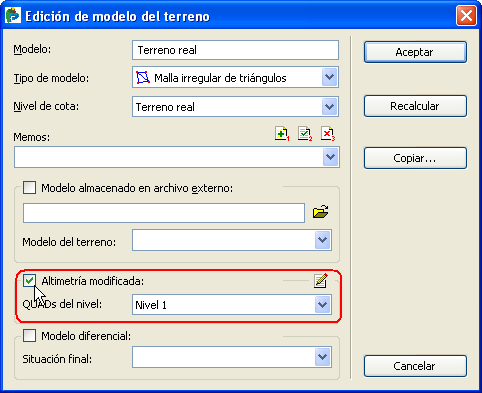

2.Activar la opción Altimetría modificada que aparece en último lugar y, mediante la lista de selección del campo Quad´s del nivel escoger Nivel 1. De este modo, la nueva topografía se adaptará a la geometría definida por los tramos de sección tipo pertenecientes a este nivel.
3.Pulsar el botón , se abrirá una nueva ventana desde la que se han de marcar aquellas entidades en cuyos QUAD´s se apoyará el modelo del terreno. En el ejemplo, marcar Eje_1. Pulsar el botón Aceptar para abandonar la ventana.
4.Salir de la ventana Edición general de modelos pulsando el botón Aceptar. En la vista 2D se podrá comprobar como el curvado se ha adaptado a la nueva situación. Se pueden ocultar todas las capas contenidas en el archivo para apreciar mejor el curvado resultante.
