<< Mostrar la tabla de contenidos >> Navegación:  Ayudas de versiones anteriores > CARTOMAP 6.7.2011.11 > Referencia > Captura de datos > Funciones específicas > Replanteo > Replanteo de secciones

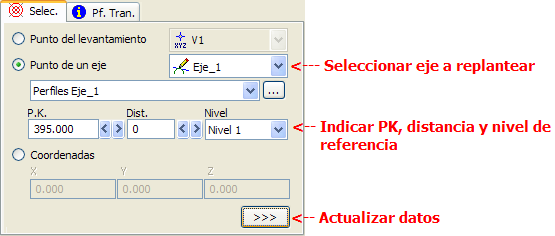

Pf.Tran: Dentro de esta pestaña se encuentran distintas opciones que permiten replantear puntos desde el perfil transversal de un eje sobre el que se haya aplicado una sección tipo. En este caso, antes de activar la pestaña Pf.Tran., se ha de seleccionar, en la pestaña Selec., la entidad que contiene al eje, el PK, distancia al eje y Nivel de referencia para el punto a replantear. Después de esto, pulsar el botón de actualizión de datos, hecho lo cual, ya se puede pasar a la pestaña Pf.Tran..

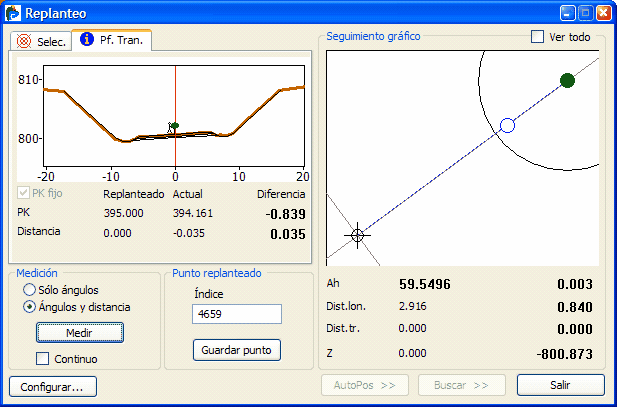

Los campos y opciones que se encuentran en esta pantalla son los siguientes:

Zona de pervisualización gráfica del perfil, en ella, además de mostrar el perfil transversal del PK a replantear, aparece una línea vertical de color rojo, que señala la posición del punto a replantear.  En esta zona se pueden realizar zooms utilizando el botón derecho del ratón en combinación con las teclas Control y Alt.

PK-Replanteado: PK de la sección tipo que se quiere replantear.

PK-Actual: PK donde se encuentra el prisma (obviamente, su posición se calcula una vez se haya realizado una lectura).

PK-Diferencia: Diferencia entre el PK a replantear y la posición actual del prisma.

Distancia-Replanteado: Distancia del punto singular de la sección tipo a replantear. Si la distancia es positiva el punto singular esta a la derecha del eje de la sección en la dirección de avance del PK. Si el valor es negativo, el punto singular esta a la izquierda del eje de la sección tipo en la dirección de avance del PK.

Distancia-Actual: Distancia del prisma al punto singular de la sección tipo a replantear.

Distancia-Diferencia: Diferencia entre el punto singular a replantear y la posición actual del prisma. Si la distancia es positiva, desde la perspectiva de la estación total, el prisma se debe de mover a la derecha (sentido horario), si la distancia es negativa, el prisma se debe de mover en sentido antihorario (a la izquierda).

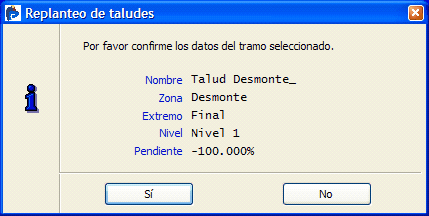

Esta opción también permite replantear tramos de sección tipo, en un PK determinado o en el PK en el que se encuentra situado el prisma. Para hacer esto,  bastará con seleccionar el tramo a replantear en la zona de previsualización de la sección tipo, haciendo doble clic con el botón izquierdo del ratón, se abrirá la ventana Replanteo de taludes, en la que se muestra al usuario información sobre el tramo seleccionado:



Si el tramo seleccionado es correcto, al pulsar el botón Sí, se resaltará en color rojo sobre la zona de previsualización:

Automáticamente se activará la opción , esta opción permite al usuario decidir si quiere replantear ese tramo de la sección tipo en un PK concreto () o en cualquier PK, es decir, en el PK en que se encuentra el prisma, .

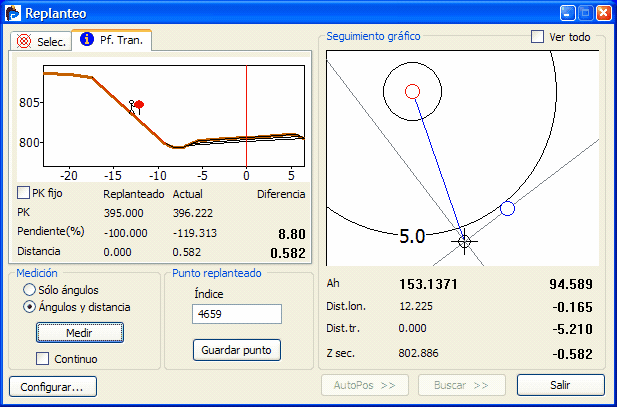

Dependiendo de si el tramo seleccionado para replantear es un tramo de desmonte-terraplén (taludes) o un tramo de calzada, la información mostrada al usuario cambia. Para tramos de desmonte o terraplén, se muestra la siguiente información:

PK-Replanteado: valor del PK seleccionado en la pestaña Selec.

PK-Actual: PK que marca la posición actual del prisma

PK-Diferencia: diferencia entre el PK a replantear y el PK actual. Si la opción PK fijo está desactivada no se mostrara el valor de la diferencia de PK.

Pendiente (%)-Replanteado: valor de la pendiente del tramo seccionado (pendiente del talud).

Pendiente (%)-Actual: valor de la pendiente de la posición actual respecto al inicio del tramo. En la imagen anterior, se indica que la pendiente actual es de -119.313%. Es decir, si se une el inicio del tramo a replantear con la posición actual del prisma, el tramo tendrá una pendiente del -119.313%.

Pendiente (%)-Diferencia: valor de la diferencia entre la pendiente teórica del tramo a replantear y la posición actual del prisma.

Distancia-Replanteo: el valor es siempre 0 m.

Distancia-Actual: distancia horizontal de la posición actual del prisma hasta intersecar con el tramo de la sección. En la imagen superior se puede ver que la distancia de la posición actual hasta la intersección, desplazándose horizontalmente es de 0.582m

Distancia-Diferencia: diferencia entre la distancia Replanteo y la distancia Actual. En este caso como la distancia replanteo es 0, la distancia actual y la distancia diferencia son la misma

En el campo Z sec.,  del apartado Seguimiento gráfico, en la parte derecha de la ventana, se muestra el valor de la cota de la sección en la posición del prisma,es decir, la cota sobre la sección tipo de la intersección entre ésta y la proyección vertical de la posición del prisma. A la derecha este valor se indica la diferencia entre la cota del prisma y la de su proyección sobre la sección tipo (Z sec.). El valor de esta diferencia es positivo si el prisma esta por debajo de la sección y negativo si está por encima.

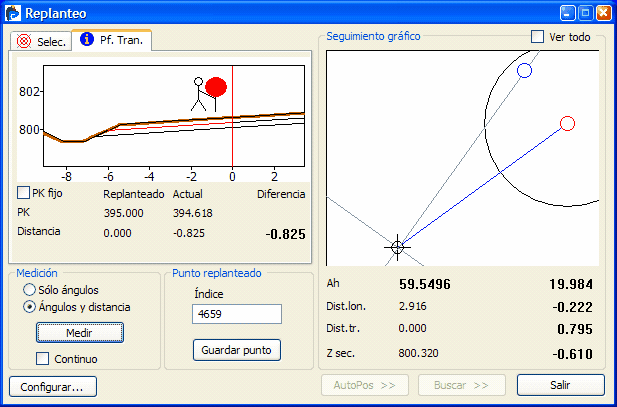

Para tramos de calzada, se muestra la siguiente información:

PK-Replanteado: valor del PK seleccionado en la pestaña Selec.

PK-Actual: PK que marca la posición actual del prisma.

PK-Diferencia: diferencia entre el PK a replantear y el PK actual. Si la opción PK fijo está desactivada no se mostrara el valor de la diferencia de PK.

Distancia-Replanteo: el valor es 0 m

Distancia-Actual: distancia horizontal de la posición actual del prisma hasta intersecar con el tramo de la sección. En la imagen superior se puede ver que la distancia de la posición actual hasta la intersección, desplazándose horizontalmente es de -0.825 m.

Distancia-Diferencia: diferencia entre la distancia Replanteo y la distancia actual. En este caso como la distancia replanteo es 0, la distancia actual y la distancia diferencia son la misma



En el campo Z sec.,  del apartado Seguimiento gráfico, en la parte derecha de la ventana, se muestra el valor de la cota de la sección en la posición del prisma, es decir, la cota sobre la sección tipo de la intersección entre ésta y la proyección vertical de la posición del prisma. A la derecha este valor se indica la diferencia entre la cota del prisma y la de su proyección sobre la sección tipo (Z sec.). El valor de esta diferencia es positivo si el prisma esta por debajo de la sección y negativo si está por encima.
