Anterior| Referencia > Captura de datos > Funciones específicas > Replanteo > Siguiente Configuración |

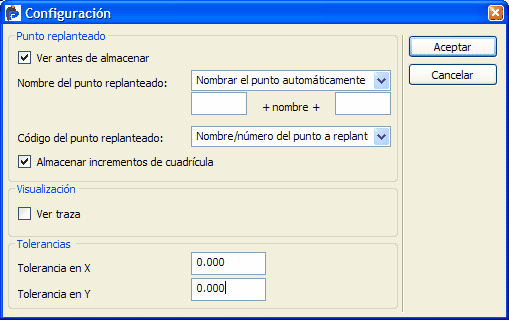

Desde esta ventana el usuario puede configurar distintas opciones de replanteo. Se accede a ella pulsando el botón Configurar... situado en la pestaña Selec. de la ventana Replanteo:
Punto replanteado: Permite que el usuario configure la nomenclatura del punto replanteado, siempre que éste decida grabar un punto con los datos leídos.

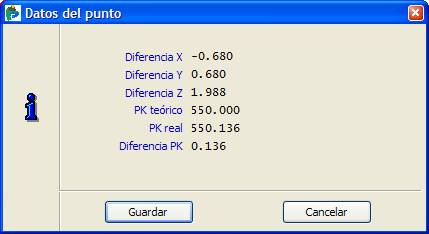

Ver antes de almacenar: si se activa esta opción, al grabar el punto replanteado, CARTOMAP muestra una ventana con la diferencia entre el punto a replantear y el punto replanteado:
Nombre del punto replanteado: el usuario puede seleccionar entre las siguientes opciones:
Nombrar el punto automáticamente: el índice del punto replanteado será el índice de punto siguiente al del último punto del archivo.
Nombre equivalente al nombre del punto: el índice es el índice del punto replanteado.
Campos que permiten añadir un prefijo y/o un sufijo al índice del punto.
Código del punto replanteado: opciones que permiten al usuario configurar el código que se aplicará al al punto a replantear. Las opciones son:
Código del punto a replantear: si el punto a replantear tiene un código asociado este se guardará con el punto medido.
Nombre/número del punto a replantear: el índice del punto a replantear se almacena como código en el punto medido.
PK y dist. al eje del punto a replantear: si el punto a replantear es un punto de un eje o un punto a una distancia del eje, el PK y la distancia al eje se guarda como un código en el punto medido.
Último código usado: se guarda el último código utilizado en el fichero ctm.
Almacenar incrementos de cuadrícula: se guardan la diferencia en coordenada X e Y del punto replanteado teórico con el medido. Esta información se asocia al punto replanteado guardado
Visualización: permite configurar la vista 2D de la representación gráfica.
Ver traza: en la vista 2D se dibuja una traza representado el recorrido del prisma hasta el punto a replantear. La traza se va creando cada vez que se realiza una lectura de ángulos y distancia.
Tolerancias: permite definir una tolerancia de replanteo. Si el punto está dentro de la tolerancia definida, el símbolo que representa en la vista 2D el punto a replantear se rellena con una trama de color verde para indicar al usuario que el punto a replantear cumple con la tolerancia definida.
Tolerancia en X: diferencia entre la coordenada X teórica del punto a replantear y la coordenada X del punto medido.
Tolerancia en Y: diferencia entre la coordenada Y teórica del punto a replantear y la coordenada Y del punto medido.
