Captura de datos-Funciones específicas-Replanteo: esta función permite replantear puntos existentes en el archivo de CARTOMAP, puntos determinados (introduciendo sus coordenadas por teclado), puntos sobre un eje, o a una distancia determinada del mismo, o puntos apoyados en puntos singulares de una sección tipo.

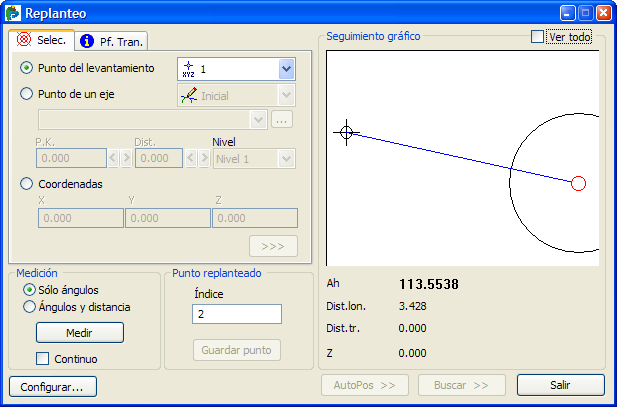

Al activar la orden, después de haber configurado correctamente la posición del aparato, tal como se explica en el apartado Estacionamiento, se abrirá la ventana Replanteo:
En esta ventana aparecen los dos pestañas desde las que el usuario ha de seleccionar el dato a replantear:
Además de estas dos pestaña, aparecen los siguientes datos:
Medición: Las opciones de este campo permiten al usuario configurar los datos a medir:
Sólo ángulos: Si se activa esta opción, únicamente se tomarán datos angulares.
Ángulos y distancia: Si se activa esta opción, se tomarán datos angulares y distancia.
: Si se activa esta opción, la estación total realizará la medición de forma continua. Hay que tener en cuenta que la velocidad de medición continua depende del modelo y fabricante de la estación.
: Al pulsar este botón se realizará la lectura, de acuerdo con las opciones seleccionadas.
Punto replanteado: en este apartado se muestran los datos del punto replanteado.
Índice:campo en el que CARTOMAP muestra el índice del punto que se va a generar a partir de la lectura de replanteo, en el supuesto que el usuario decida generar un punto. Este dato es editable, por lo que el usuario puede introducir directamente desde teclado el índice a asignar al nuevo punto.
: Permite guardar los datos del punto replanteado en el archivo de CARTOMAP. Si el punto leído no está en tolerancia y el usuario lo quiere guardar, CARTOMAP mostrará un ventana de aviso, indicando al usuario que el punto a guardar no esta dentro de la tolerancia definida
Configurar : al pulsar este botón se abre la ventana Configuración, desde la que el usuario puede configurar distintas opciones de replanteo.
AutoPos >>: Si la estación total es motorizada o robotizada, al pulsar este botón, la estación total se posicionará automáticamente en el ángulo horizontal para replantear el punto seleccionado.
Buscar >>: Si la estación total es robotizada, al pulsar este botón, la estación total se posicionará automáticamente en el punto seleccionado, buscando y siguiendo al prisma.
Salir: Al pulsar este botón se cierra la ventana Replanteo.
Seguimiento gráfico: zona de previsualización gráfica de la vista 2D que permite al usuario ver la situación del estacionamiento, del punto a replantear y del prisma. Como ayuda al usuario se dibujan 2 círculos concéntricos al punto a replantear de 1 y 5 metros. Además, si se activa la opción Ver todo, se puede ver el resto de elementos gráficos visibles en la vista 2D:
La simbología utilizada en esta vista 2D es:
Estación Total
Punto a replantear
Posición del prisma
Línea que une la estación total con el punto a replantear
Ejes perpendiculares cuya intersección es la estación total. Une la estación total con el prisma.
Indica que la posición del prisma respecto el punto a replantear está dentro de la tolerancia definida por el usuario
Ah :Ángulo horizontal que debe de indicar la estación total para colimar el punto a replantear. Una vez realizada una lectura, a la derecha de este valor, se mostrará la diferencia entre el ángulo teórico y el de la lectura (positivo en sentido horario y negativo en sentido antihorario).
Dist.lon. : Distancia longitudinal al punto a replantear desde la estación total. Al realizar una lectura de ángulos y distancia, a la derecha de este valor se muestra a que distancia longitudinal se encuentra el prisma del punto a replantear. Si la distancia es negativa indica que el prisma se debe de alejar de la estación total, por el contrario, si la distancia es negativa, el prisma se debe de acercar a la estación total.
Dist.tr. :Indica la distancia transversal (al eje definido entre la estación total y el prisma) que hay entre el prisma y el punto a replantear. Si la distancia es positiva el prisma se debe de mover hacia la derecha desde la perspectiva de la estación total (si la estación es robotizada y el Tablet está en el prisma este se debe de mover a la derecha con la perspectiva del prisma mirando a la estación total), por el contrario si la distancia es negativa, el prisma se debe de mover hacia la izquierda desde la perspectiva de la estación total (si la estación es robotizada y el Tablet está en el prisma este se debe de mover a la izquierda con la perspectiva del prisma mirando a la estación total)
Z : Indica la diferencia de cota entre el punto a replantear y el punto medido. Si la diferencia es positiva el punto a replantear está más alto que el punto medido. Por el contrario, si es negativa, el punto a replantear está por debajo del punto medido.
