Captura de datos-Funciones específicas-Control de calidad-De obra proyectada: esta opción permite verificar sobre el terreno la posición de distintos elementos definidos en el proyecto. Al activar la opción, se abre la ventana Control de calidad de obra:

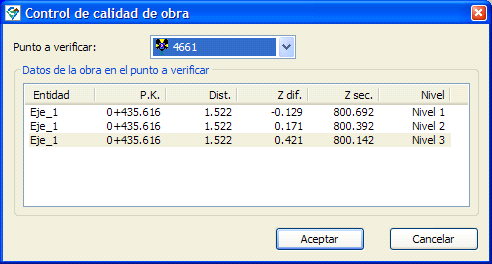

En ella aparecen los siguientes datos:
Punto a verificar: Lista de selección que permite al usuario escoger el punto que se quiere comprobar.
Datos de la obra en el punto a verificar: información referente a la posición del punto seleccionado sobre la obra proyectada. Muestra distinta información sobre las diferencias entre la obra ejecutada y la proyectada. Estos datos son:
Entidad: entidad sobre la cual se realiza el Control de Calidad.
P.K.: P.K. de la proyección del punto a verificar al eje (entidad).
Dist: distancia del punto a verificar al eje (entidad).
Z dif: diferencia entre la cota proyectada y la ejecutada en el nivel especificado (ver dato Nivel).
Z sec.: valor de la cota sobre la sección en el nivel indicado, en metros.
Nivel: nivel de la sección respecto al cual de calculan los datos.
El proceso para realizar el control de calidad de un punto es el siguiente:
1.Activar la opción Captura de datos-Funciones específicas-Control de calidad-De obra proyectada, se abrirá la ventana Control de calidad de obra.

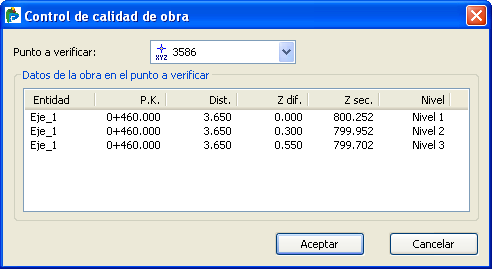

2.Seleccionar, mediante la lista de selección Punto a verificar, el punto a controlar, en la lista Datos de la obra en el punto a verificar se cargarán los datos de dicho punto respecto a la obra proyectada:
3.Si el punto a comprobar no existe como tal en el archivo de CARTOMAP, se puede tomar en ese momento. Para ello, situar el prisma sobre el punto a verificar y realizar una lectura pulsando el botón Medición de ángulos y distancia

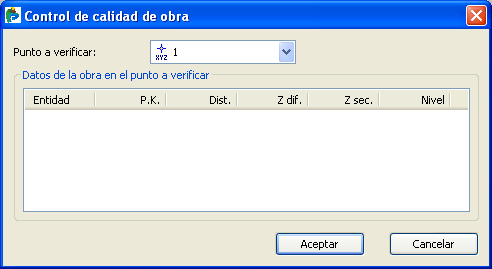

en la barra de toma de datos Estación total, o pulsar simultáneamente las teclas Mayúsculas+F10. Se mostrará los datos del punto medido respecto a la Obra Proyectada:
Ver también...
Configurar la conexión con la estación total
