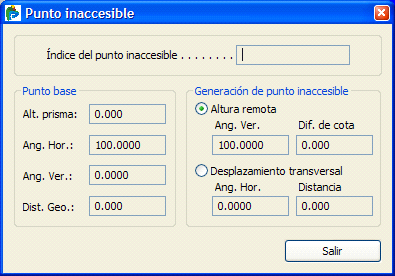

Captura de datos-Funciones específicas-Punto inaccesible: esta opción permite tomar datos de puntos que no son accesibles por el usuario, es decir, aquellos en los que no se puede situar el prisma para realizar la lectura. Al activar la orden se abre la ventana Punto inaccesible:

En ella aparecen los siguientes campos:

Punto base: punto sobre el que se realiza la lectura al prisma, marca el inicio del desplazamiento vertical o transversal al punto inaccesible:

Índice: índice que se le asignará al punto inaccesible.

Alt. Prisma: altura del prisma.

Ang. Hor.: ángulo horizontal del punto base. Si el punto inaccesible se encuentra en la vertical del punto base (Altura remota) será también el ángulo horizontal que se tomará para calcular su posición.

Ang. Ver.: ángulo vertical del punto base. Si el punto inaccesible se encuentra a la misma cota que éste (Desplazamiento transversal) será también el ángulo vertical que se tomará para calcular su posición.

Dist. Geo.: distancia geométrica al punto base.

Generación de punto inaccesible: opciones que permiten seleccionar el tipo de punto a tomar:

Altura remota: opción a seleccionar cuando el punto inaccesible se encuentra en la vertical del punto base. El colimador se desplaza solo verticalmente, el ángulo horizontal no cambia.

Ang. Ver.: ángulo vertical medido una vez visado el punto inaccesible.

Dif. de cota: diferencia de cota entre el punto base y el punto inaccesible.

Desplazamiento transversal: opción que se ha de seleccionar cuando el punto inaccesible esté desplazado transversalmente respecto a la posición del punto base. El colimador se desplaza solo horizontalmente, el ángulo vertical no cambia.

Ang. Hor.: ángulo horizontal medido una vez visado el punto inaccesible.

Distancia: distancia horizontal desde el punto base al punto inaccesible.

El proceso para medir puntos inaccesibles es el siguiente:

1.Activar la opción Captura de datos-Funciones específicas-Punto inaccesible, se abrirá la ventana Punto inaccesible:

2.Seleccionar el tipo de punto inaccesible a tomar, según si éste se encuentra sobre la misma vertical que el punto base (Altura remota) o desplazado transversalmente respecto a su posición (Desplazamiento transversal).

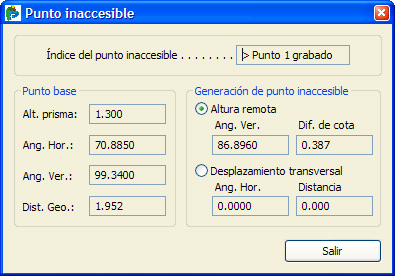

3.Situar el prisma sobre el punto base y realizar una lectura pulsando el botón Medición de ángulos y distancia , situado en la barra de toma de datos Estación total, o pulsar simultáneamente las teclas Mayúsculas+F10. Se cargarán los datos del punto base en la ventana Punto inaccesible:

4.Después de esto, se ha de visar el punto inaccesible y realizar una medida angular pulsando el botón Medición de sólo ángulos , situado en la barra de toma de datos Estación total, o pulsando simultáneamente las teclas Control+F10. En la ventana Punto inaccesible se cargarán los datos del punto inaccesible, y éste se creará automáticamente en la capa activa:

5.Repetir el paso anterior si se desea tomar más puntos inaccesibles sobre la misma vertical. Pulsar el botón Salir cuando la toma de datos haya concluido.
