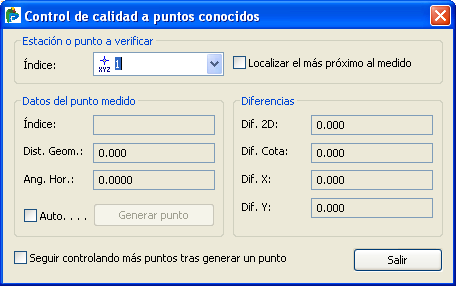

Captura de datos-Funciones específicas-Control de calidad-A punto conocido: esta opción permite verificar la posición de cualquier punto de coordenadas conocidas. Al activar la opción, se abre la ventana Control de calidad a puntos conocidos:
En ella aparecen los siguientes campos:
Estación o punto a verificar: Lista de selección para escoger el punto, de los contenidos en el archivo activo, sobre el que se quiere realizar el control de calidad. Si se activa la opción Localizar el más próximo al medido, CARTOMAP buscará, entre los puntos y estaciones existentes en el archivo, el más cercano al punto medido, no siendo entonces necesario seleccionar el punto a comprobar mediante la lista de selección Índice.
Datos del punto medido: campos de información en los que se muestran datos del punto leído:
Índice: índice con el que el punto leído se guardará en el archivo
Dist.Geom: distancia geométrica entre la estación total y el punto leído.
Áng.Hor.: ángulo horizontal medido.
Auto: Si se activa esta opción se guardarán los puntos leídos en el archivo de CARTOMAP.
Generar punto: Al pulsar este botón, se creará un punto con los datos medidos, únicamente se activa cuando no se ha marcado la opción Auto.
Diferencias: campos en los que se muestran las diferencias entre el punto leído y el punto a comprobar:
Dif.2D: distancia horizontal entre el punto medido y el punto a verificar.
Dif.Cota: diferencia entre la cota del punto medido y la del punto a verificar. Si el valor es positivo, significa que el punto medido está por encima del punto a verificar, es decir, su cota será mayor.
Dif. X: diferencia entre la coordenada X del punto medido y el punto a verificar.
Dif. Y: diferencia entre la coordenada Y del punto medido y el punto a verificar.
Seguir controlado más puntos tras generar un punto: Si se activa esta opción, la función de Control de Calidad a puntos conocidos seguirá activa una vez se haya verificado el punto.
El proceso para realizar el control de calidad de un punto es el siguiente:
1.Activar la opción Captura de datos-Funciones específicas-Control de calidad-A punto conocido, se abrirá la ventana Control de calidad a puntos conocidos.
2.Seleccionar mediante la lista Estación o punto a verificar el punto a controlar.
3.Situar el prisma sobre el punto seleccionado.
4.Realizar una lectura de ángulos y distancias pulsando el botón Medir ángulos y distancias

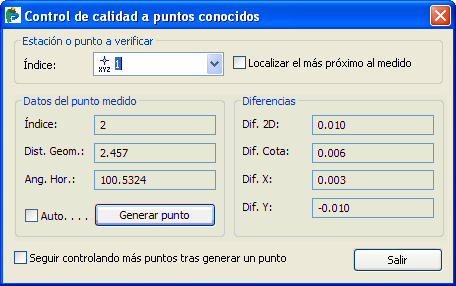

en la barra de herramientas de toma de datos con Estación total, o el atajo de teclado Mayúsculas+F10. En la ventana Control de calidad a puntos conocidos se mostrarán las diferencias entre el punto conocido y el punto medido:
5.Si no se ha activado la opción Auto y se desea guardar el punto medido, pulsar el botón Generar punto.
6.Repetir el proceso para comprobar otro dato o pulsar el botón Aceptar para abandonar la ventana y cancelar la función.
