Las herramientas de creación y gestión de líneas están agrupadas en la barra de CAD Lineas:



Dibujo de línea por dos puntos: permite dibujar líneas indicando la posición de sus extremos.

Dibujo de línea por distancia y azimut: permite dibujar una línea desde un punto con una longitud y ángulo indicados por el usuario. Tanto la longitud como el ángulo se pueden indicar gráficamente o introducir su valor exacto desde teclado.

Dibujo de línea paralela por un punto: permite dibujar una línea paralela a otra que pase por un punto determinado. Al activar la opción se ha de seleccionar la línea a copiar, cerca del extremo que ha de coincidir con el punto de paso, y el punto por el que ha de pasar.

Dibujo de una línea paralela a otra a una determinada distancia: permite dibujar una línea paralela a otra y que se encuentre a una determinada distancia de ella. Esta distancia se puede señalar gráficamente o introducir su valor exacto desde teclado.

Dibujo de línea en chaflán: permite crear una línea en chaflán entre otras dos. La longitud de la línea se puede definir gráficamente o introducir el valor exacto desde teclado. Las líneas originales se recortan formando el chaflán.

Dibujo de una línea perpendicular a otra por un extremo: permite dibujar una línea a partir del extremo de otra, con una determinada longitud y perpendicular a ella.

Mover línea: permite desplazar una línea, manteniendo su longitud y ángulo. El usuario ha de indicar un punto de referencia y la nueva posición de éste.

Modificar extremo: permite desplazar uno de los extremos de una línea, variando la longitud y ángulo de inclinación de ésta.

Proyectar extremo: permite prolongar o recortar el extremo de una línea hasta la intersección con otro elemento gráfico.

Cortar línea: permite cortar una línea por un punto. El punto de corte se puede señalar gráficamente o bien introducir el valor exacto de la longitud de uno de los tramos desde teclado.

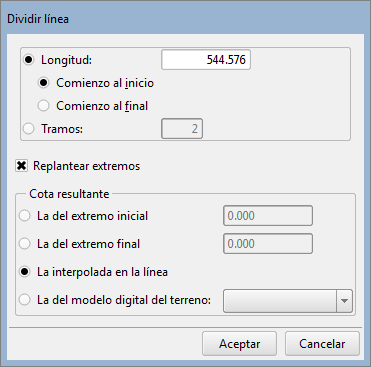

Dividir línea: permite dividir una línea en varios tramos. Una vez señalada la línea a dividir se abre la ventana Dividir línea, desde la que el usuario ha de seleccionar los criterios a aplicar para la división:

Los criterios a aplicar para la división son:

Longitud: la línea se dividirá en tantos tramos como sea posible de longitud igual a la indicada en el campo Longitud, el último tramo será de longitud igual o inferior al resto. Se ha de señalar el extremo por el que se iniciará la división: Comienzo al inicio o Comienzo al final.

Tramos: la línea se dividirá en tantos tramos como el usuario indique en el campo Tramos.

Replantear extremos: si se marca está opción, se insertará un punto en cada extremo de línea generada. La cota de estos puntos puede ser: La del extremo inicial o La del extremo final de la línea a dividir, La interpolada en la línea o La del modelo digital del terreno seleccionado.
