Se define la interfaz como la forma de representar el entorno de trabajo de una aplicación, es decir, el conjunto de elementos que se muestra al usuario permitiendo la comunicación entre éste y la aplicación.

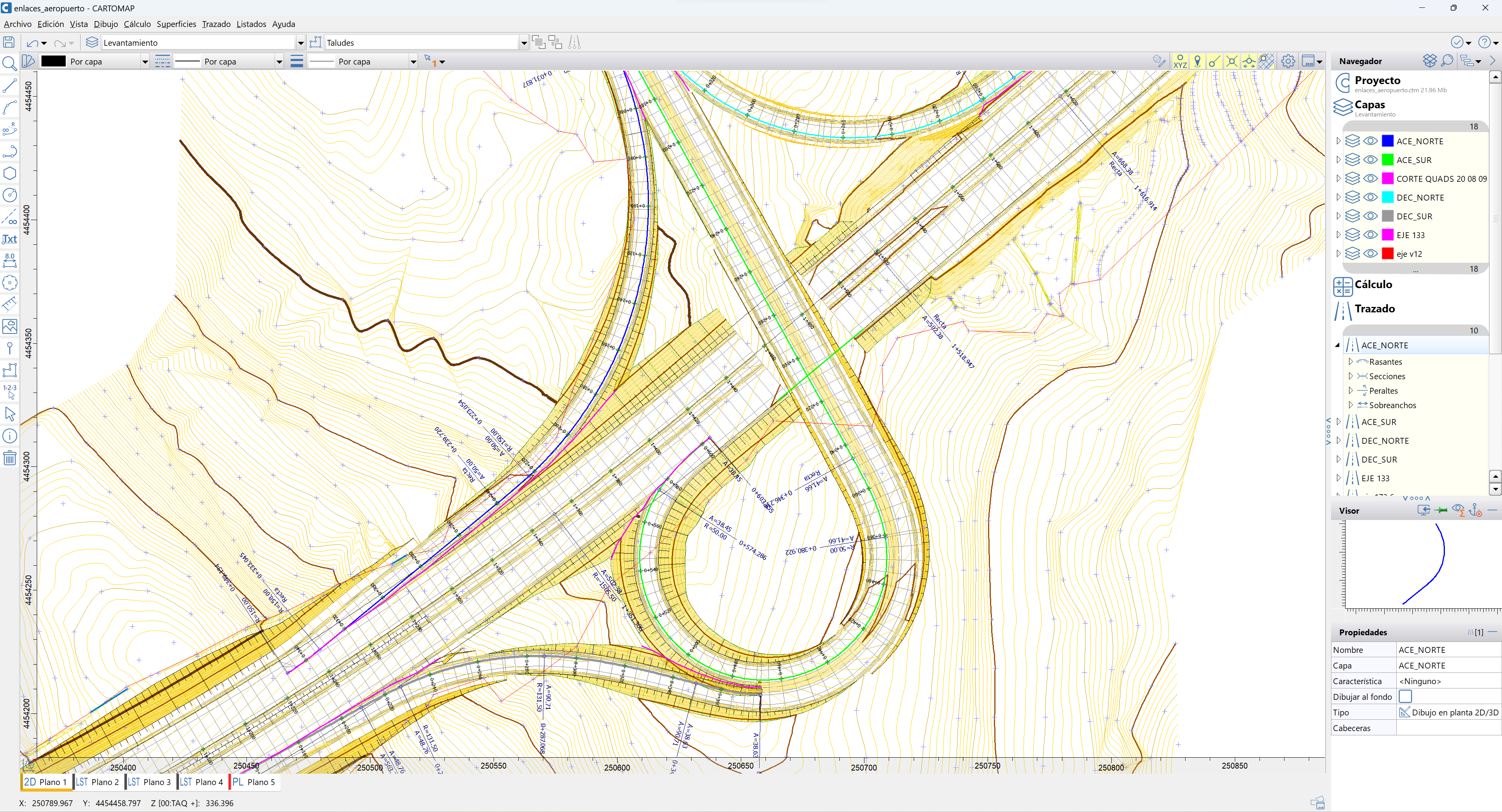

Al ejecutar CARTOMAP y abrir un proyecto la pantalla  muestra un aspecto similar al de la siguiente imagen.

Puede seleccionar cada una de las zonas que se explican en los siguientes tópicos.

Los elementos principales de la pantalla de CARTOMAP son:

oBarra de título: situada en la parte superior, muestra el nombre del proyecto que se está usando.

oBarra de menú: situada bajo la barra de título, proporciona acceso a las diversas opciones de menú.

oBarra superior de opciones generales: situada bajo la barra de menú, agrupa las opciones de guardar, deshacer/rehacer, gestión de capas y entidades y otras opciones genéricas..

oBarra de CAD: situada en la parte izquierda de la pantalla y bajo la barra superior, facilita un acceso gráfico a las opciones de CAD.

oNavegador: Situado en la parte derecha de la pantalla y bajo la barra superior, muestra todos los datos del proyecto de forma estructurada, facilitando su manejo, visualización, edición y acceso a opciones específicas.

oZona de la vista: Es la zona entra la barra de CAD y el navegador, bajo la barra superior. En esta zona se interactúa con el proyecto a través de vistas especializadas, planta 2D, perfiles longitudinales y transversales, vistas 3D, salidas de planos, gestor de listados, etc.

▪Barra de opciones de la vista: situada en la parte superior de la vista, proporciona acceso a las opciones específicas según el tipo de vista.

▪Vista: situada en el centro de la zona, muestra los distintos elementos de la vista activa y permite interactuar gráficamente.

▪Pestañas de vistas: Permite el acceso rápido a las diferentes vistas del proyecto.

▪Barra de información y seguimiento: situada en la zona inferior de la vista, muestra información que varía según el tipo de vista y permite seguir la operación que se ejecuta en cada momento.
