•Exportación en formato DXF/DWG: implementada la exportación de vistas 2D y planos papel. La exportación ser realiza a través del nodo Comunicaciónes, en el Navegador. Al situar el cursor sobre este nodo y pulsar el botón derecho, aparece la opción Centro de comunicaciones:

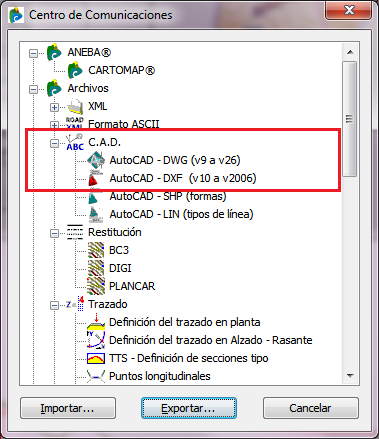

Al seleccionarla, se abre la ventana Centro de comunicaciones, seleccionar el formato de salida (DWG o DXF) y pulsar Exportar:

Vistas 2D: Se exporta todo aquello visible en la vista 2D activa. Sólo se generarán facetas 3D de mallas de triángulos y QUADs de aquellos elementos visibles en el momento de la exportación. Los puntos y estaciones se exportan como elemento punto en su capa de pertenencia y como bloques de atributos en la capa 0.

La exportación de imágenes aún o está implementada por lo que no pasan a DXF/DWG los bmp de mapas de colores, ortofortos, logos... . Tampoco está acabada la importación de tipos de línea y estilos de texto.

Planos papel: se exporta el plano papel, con las zonas de visualización y carátulas definidas en la vista. La exportación de este tipo de vista puede hacerse de la forma habitual, a través de la ventana Centro de comunicaciones, o directamente, pulsando el botón , situado en la barra rápida de las vistas plano papel, en este caso la exportación siempre será a formato DXF.

La exportación de este tipo de vistas aún no está implementada al 100% por lo que, en algunos casos, la zonas de visualización no se recortan de forma adecuada o las carátulas pueden aparecer desplazadas.

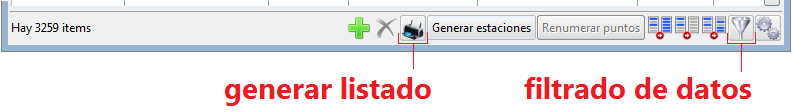

•Listas de objetos: nuevas opciones de filtrado e impresión de datos. Se accede a la ventana Filtrar datos pulsando el botón situado en todas la ventanas de listado de datos. Las opciones de filtrado varían en función del tipo de elementos de la lista. Se genera un listado con los datos seleccionados en la lista pulsando el botón

•Acceso a las listas de objetos desde algún elemento concreto de esa lista a través del Navegador: la lista muestra los datos del elemento desde el que se ha accedido.

Por ejemplo, al abrir la Lista de puntos desde un determinado punto en el Navegador:

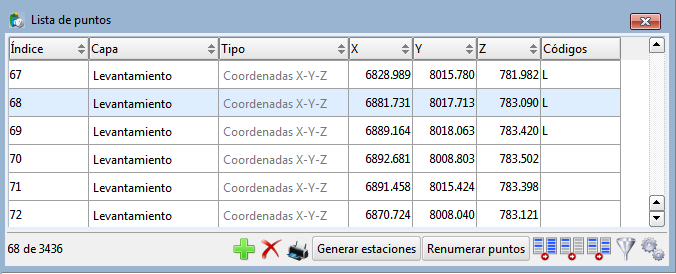

aparece seleccionado el punto desde el que se accedió a ella:

•Lista de puntos:  muestra una nueva columna, Códigos, en la que aparecen, separados por comas, los códigos de cada punto.

•Lista de estaciones: añadida la opción Crear nueva estación.

•Navegador- Capas: añadida la opción Crear nueva entidad.



Correcciones

•Listas de datos: se conserva el ancho de la ventana entre distintas sesiones de CARTOMAP.

•Ventana Edición de secciones tipo: el tamaño de los selectores de tramos y entidades al definir un tramo de sección se ajustan al tamaño de los textos. Anteriormente tenían un tamaño fijo, por lo que el nombre de algunos tramos y capas quedaba cortado.

•Mover elementos de un nodo a otro del Navegador: el  nodo al que se movía el elemento quedaba resaltado en verde. También se han suavizado los colores rojo y verde con los que se resaltan los nodos.

•Barra de menú: al seleccionar la opción Abrir se abre la ventana con las pestañas Abrir y Archivos recientes. Al mover el cursor hacia la izquierda (sobre el menú)  ya no se cierra la ventana.

•Menú de edición de planos papel, añadido el icono Centrar zona :

•Niveles de cota: en archivos nuevos, los niveles aparecen con el nombre Nivel 01, Nivel 02,.. de este modo la lista de niveles aparece ordenada.

•Vista de perfil transversal: no se veía la numeración de cotas cuando si no había datos en la guitarra.

•Vistas de listado: en la barra rápida se muestra información (tool tip) de cada botón, en las versiones anteriores no se mostraba.

•Ventana Presentación de QUADs: el botón editar texturas abre la ventana Edición de texturas, en versiones anteriores no funcionaba.

•Capturas- Punto o estación por su número: muestra tanto las estaciones como los puntos del archivo. El diseño de la ventana se adapta al formato del resto de listas que aparecen en la aplicación:
