Navigation: Nuevo en la versión > CARTOMAP 7 >
Modelos de Nubes de Puntos (drones, escáner 3D)
Disponemos de un nuevo modelo del terreno para dar soporte a nubes de puntos 3D con miles de millones de puntos sin estructura predefinida procedentes de mediciones con láser escáner 3D terrestre o aéreo. Los formatos soportados actualmente son XYZ y LAS/LIDAR binario.
Esta es una funcionalidad que forma parte de la extensión CARTOMAP BIG DATA, para usuarios de CARTOMAP ILIMITADO módulos 1+2+3 con servicio de mantenimiento vigente.
En esta versión incorporamos las primeras importaciones y representaciones gráficas que iremos ampliando con más importaciones y presentaciones especializadas en inminentes actualizaciones mensuales.
Importación de Nubes de Puntos

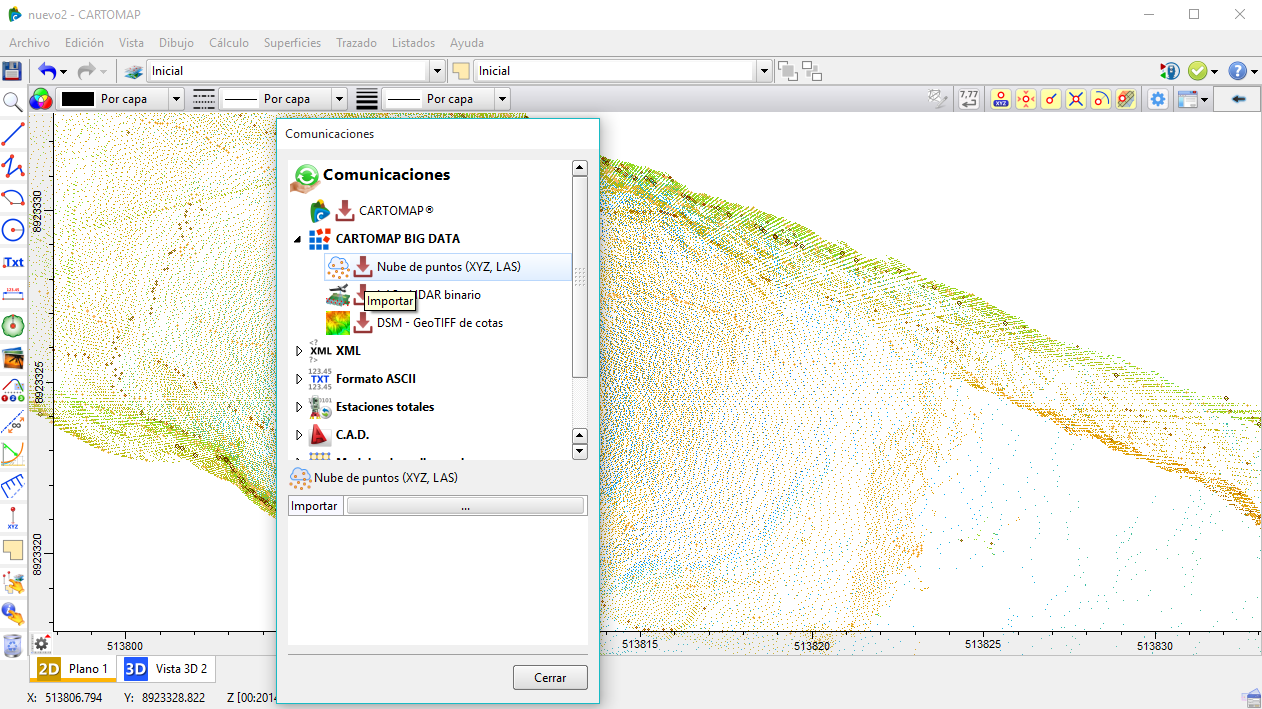

Desde el Centro de Comunicaciones, en el apartado de CARTOMAP BIG DATA podemos acceder a la importación de datos de una nube de puntos compuesta por uno o más archivos en formato XYZ ASCII o LAS/LIDAR binario.
Malla de triángulos
Muestra la nube de puntos con el color indicado.
Curvas de nivel
Se muestra cada punto con el color de las curvas de nivel seleccionadas, según su proximidad a dichas cotas.
Mapa de colores
Colorea cada punto según el mapa de colores indicado. En este caso no se considera el ajuste de luminosidad.

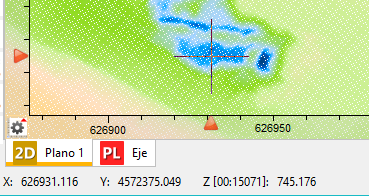

Cota
En esta primera fase se devuelve una única cota, que es la más próxima a la posición indicada.
Nueva extensión CARTOMAP para Trabajo en Obra
Esta nueva extensión se encuentra en fase preliminar y se activará en algunos usuarios para realizar pruebas de campo con equipos de diversos fabricantes. Si no dispone de esta extensión activada, el botón de acceso aparecerá inactivo, en color gris.
A través de esta extensión se puede seleccionar el equipo al que se conecta para labores de captura de datos, replanteo y control de calidad. Todo el proceso se realiza desde CARTOMAP con una plena integración entre el proyecto y los datos procesados.
Disponemos de equipos robustos (Tablet 8, Intel Quad Core, Windows 8.1, 2GB RAM, 32GB SSD, GPS, 3.5G, cámaras frontal y trasera, <600grs, etc.) que cumplen las especificaciones IP65 y que soportan caídas desde 1.2m, por 1.500. La conexión con el equipo de medición se efectúa de forma inalámbrica mediante Bluetooth.
Niveles de cota con múltiples modelos
Con esta actualización se pueden definir varios modelos en un mismo nivel y darles una prioridad diferenciada para que en zonas solapadas se considere la cota del modelo con mayor prioridad. De esta forma es posible tener en un mismo nivel un modelo con una cobertura muy amplia pero menos precisa, adecuada para anteproyectos o proyectos, y otro modelo más preciso para cubrir el área de trabajo en campo.
Niveles de cota
En esta versión se normaliza el acceso a la cota y pasaremos a hablar de cota del nivel en lugar de cota del modelo como hacíamos previamente.
Esto quiere decir que en todos los lugares donde se seleccionaba un modelo del terreno para obtener su cota, ahora se seleccionara un nivel de cota.
Cota en la barra de seguimiento gráfico
Se indica el número del nivel seguido del modelo del terreno que lo componen. En caso de varios modelos se muestran separados por ;.
Edición de modelos del terreno
Se pueden crear varios modelos en un mismo nivel e indicar la prioridad de cada uno. La cota para una posición determinada se calcula primero sobre el modelo de mayor prioridad y, si no se dispone de modelo en esa posición se pasa a calcularla sobre el siguiente en orden de prioridad en el mismo nivel.
Edición de niveles y tipos de terreno
Se han unificado las pantallas de edición de niveles y edición de tipos de terreno en una tabla que facilita ver y editar la configuración de niveles, modelos y tipos de terreno disponibles en el proyecto.
Dentro de cada nivel se pueden elegir sus modelos del terreno y prioridades:
También se puede indicar el tipo de terreno y se pueden ver los colores utilizados al rellenar el cajeo en desmonte, terraplén o si no hay cambios.
Modelos Geotécnicos
Nueva estructura de menús
Desaparece la opción Modelo Geotécnico de la barra de menús y sus opciones se van añadiendo a cada menú especializado.
Lista de sondeos pasa al menú Edición

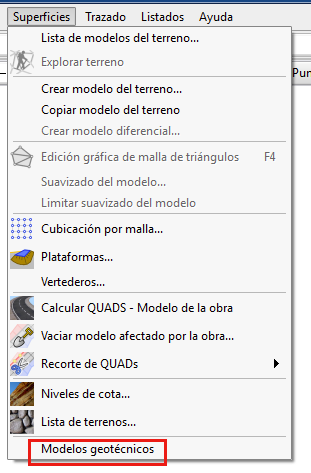

Modelos geotécnicos pasa al menú Superficies

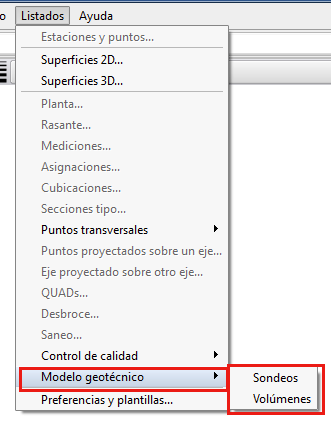

Listados de Sondeos y Volúmenes pasan al menú de Listados

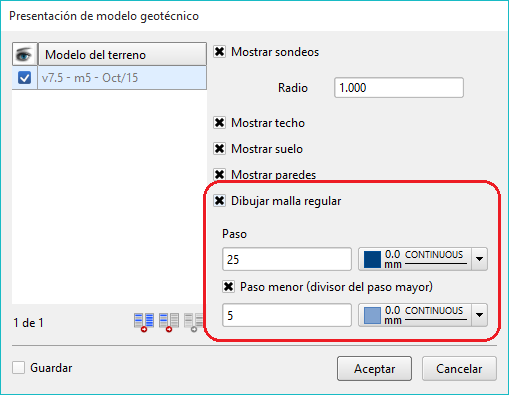

Presentación con malla regular

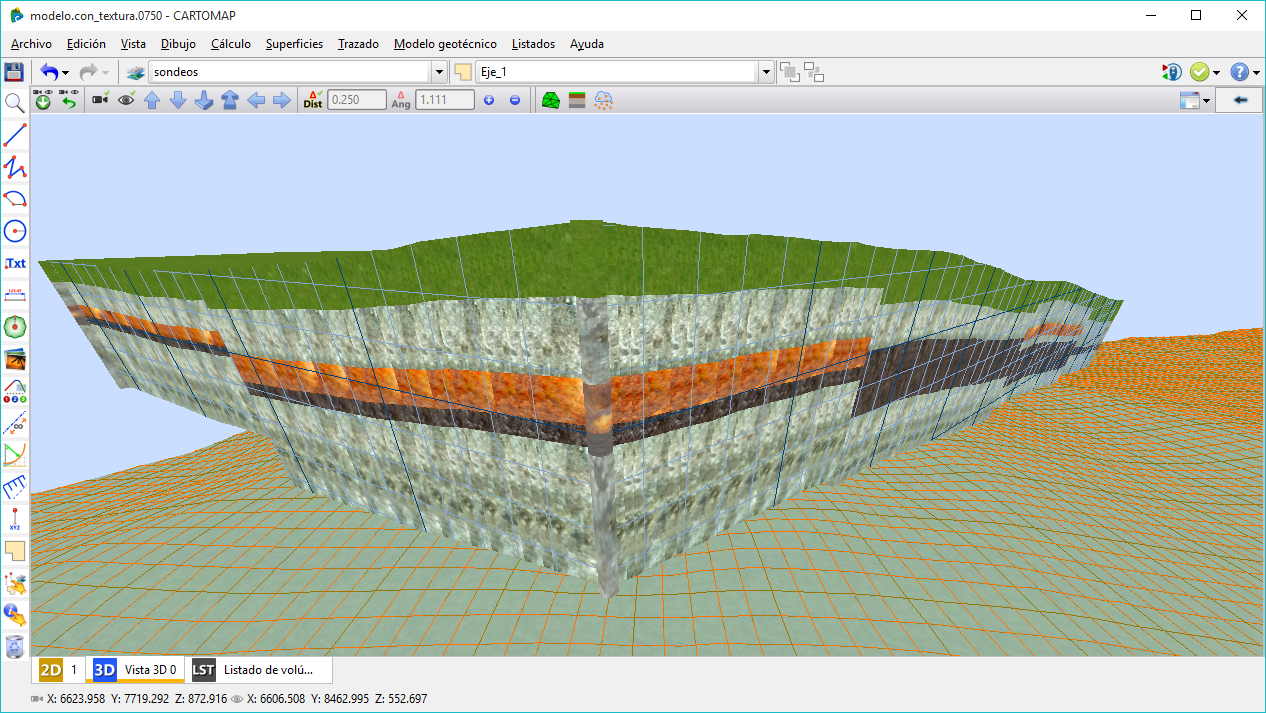

Se puede definir un paso de malla regular que facilita la interpretación cuantitativa sobre la vista 3D. Se indican el paso mayor y el paso menor con tipos de línea diferenciados:
Presentación de estaciones y puntos

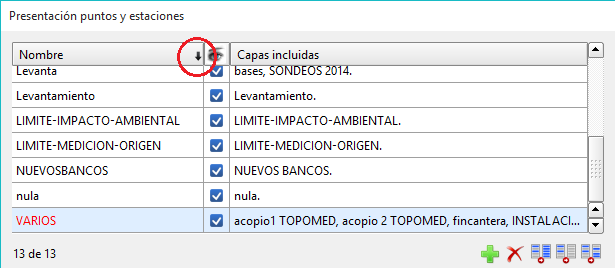

Listas ordenadas
Se muestran las diversas presentaciones ordenadas por su nombre y la lista de capas que se usan en cada presentación también aparecen ordenadas.
Detección de capas duplicadas
Se comprueba la existencia de capas duplicadas en varias presentaciones para evitar confusiones que dificultarían su uso. Además, el nombre de las presentaciones que contengan capas duplicadas su muestran en rojo.
El editar las capas de una presentación, si se detectan duplicidades respecto a otras presentaciones, se muestra una pantalla informativa con las diferentes acciones disponibles:

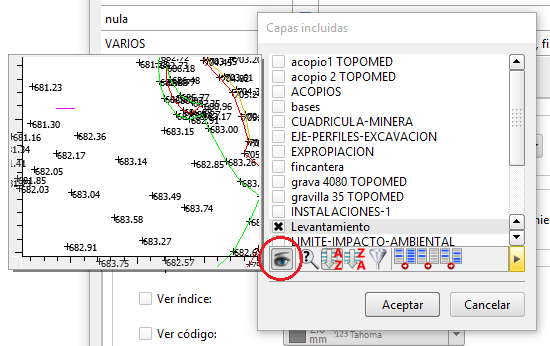

Previsualización gráfica de las capas seleccionadas en la presentación
Facilita la selección de capas en base a su contenido.
Mejoras en la importación/exportación en DWG/DXF
Exportación de trazado en planta
Los elementos del trazado en planta podían mostrar pequeñas discontinuidades entre arcos y clotoides.
Exportación de perfiles transversales
Las marcas tenían un tamaño inadecuado y se dibujaban como 4 líneas en lugar de 2.
Exportación del tipo de línea adecuado para cada capa
No se asociaba el tipo de línea con la capa.
Tamaño de marcas en perfiles
Al exportar perfiles el tamaño de las marcas de posicionamiento era incoherente.
Mejoras en la importación
Se corrigen algunas interpretaciones que podían interrumpir la importación; por ejemplo, atributos sin una definición previa de la definición del atributo, polilíneas suavizadas por métodos distintos a puntos de paso, etc.
Ortofotos GeoTIFF, nuevos formatos soportados
El formato TIFF (y por ende el GeoTIFF) soporta multitud de subformatos y hemos encontrado nuevos casos que soportamos en esta versión:

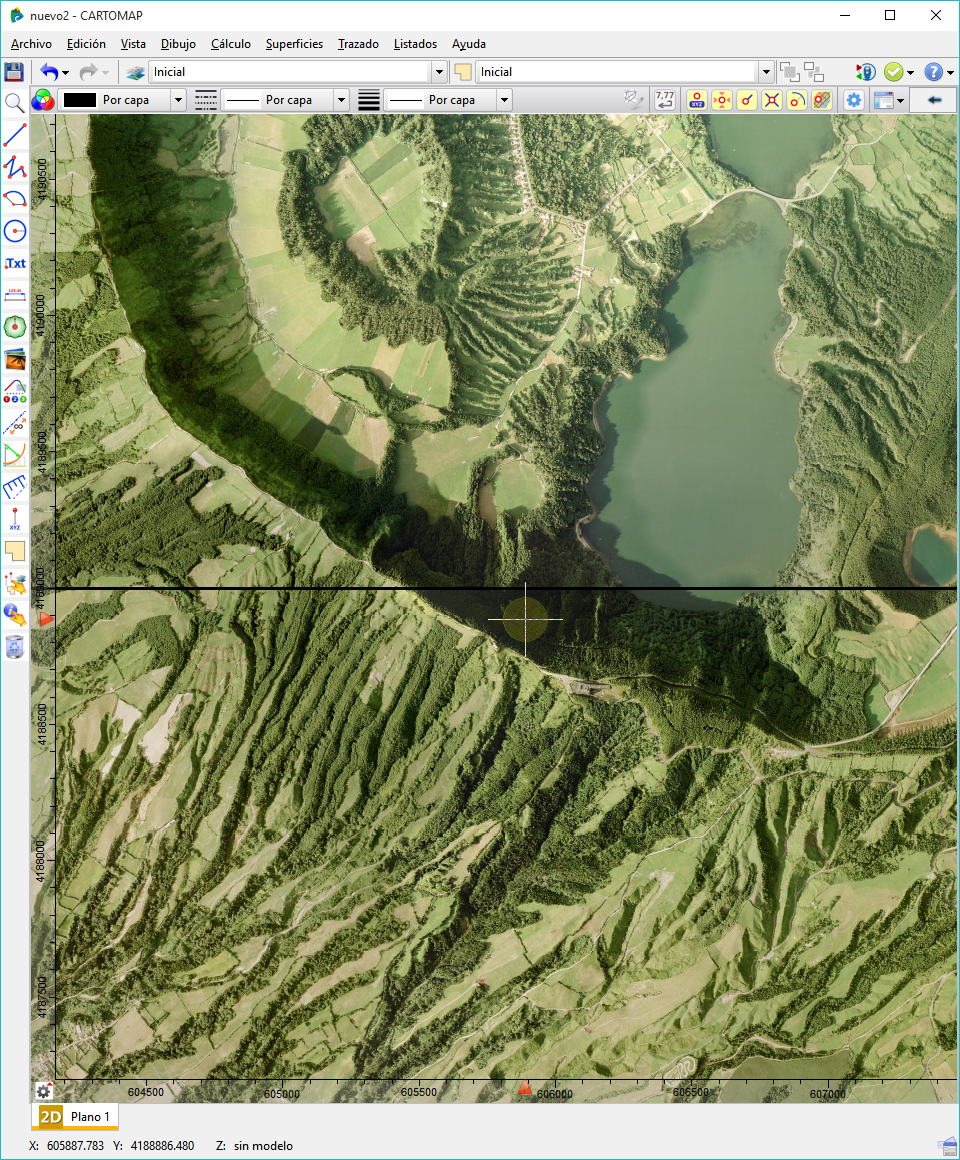

GeoTIFF striped
Formato en el que la imagen se subdivide en bandas (strip).
2 ortofotos GeoTIFF splited seleccionando el marco en su arista común.
GeoTIFF tiled
Subformato en el que la imagen está subdividida en una serie de trozos rectangulares (tile).
Ortofoto GeoTIFF tiled de 1,7GB y más de 400 millones de pixels, generada por un dron de Trimble UX5HP
GeoTIFF de 2GB por imagen, múltiples imágenes por proyecto
Los nuevos subformatos striped y tiled abren la puerta al procesamiento de imágenes GeoTIFF en el límite de 2G del propio formato TIFF . Un proyecto CARTOMAP puede incorporar múltiples ortofotos sin límite de capacidad. El proceso de lectura y redibujado es multiprocesador para obtener las máximas prestaciones.
Menú de Cálculo > Transformaciones
Se modifican casi todas las pantallas para que pasen a ser compatibles Windows/OSX
Cálculo > Transformaciones > Traslación
Las listas de puntos permiten buscar un índice concreto dentro de las funcionalidades extendidas de las listas en CARTOMAP.

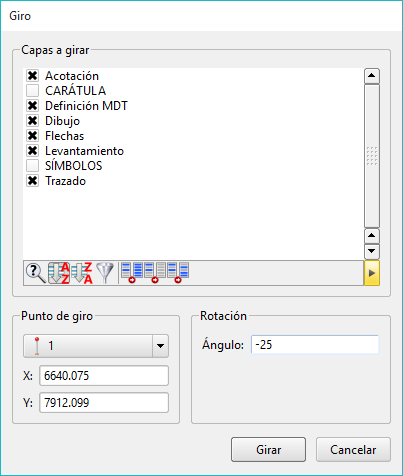

Cálculo > Transformaciones > Giro

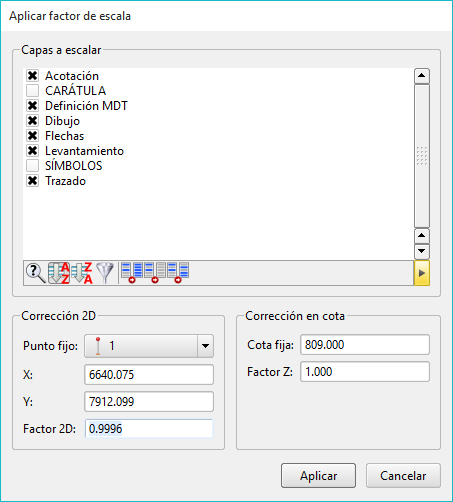

Cálculo > Transformaciones > Factor de escala

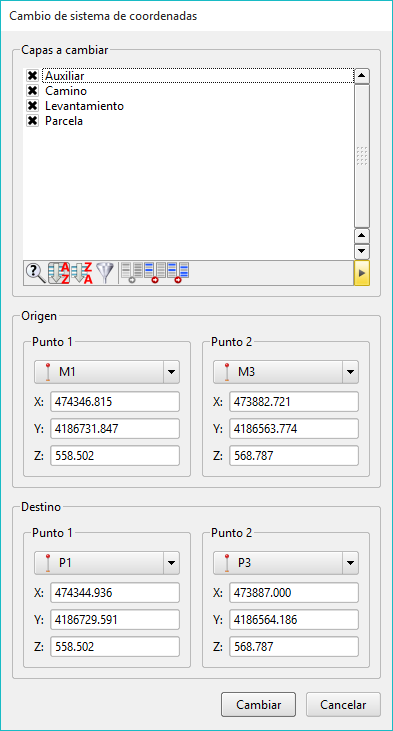

Cálculo > Transformaciones > Cambio de sistema de coordenadas
Otras mejoras y errores solucionados
Secciones tipo, columna de niveles mejorada
Se puede ensanchar la columna de niveles para mostrar el nombre del nivel al que se hace referencia.
La tecla [Esc] cancela el redibujado
Durante procesos de redibujado complejos, se puede pulsar la tecla [Esc] para cancelar el mismo.
La zona máxima de la vista 2D se ajusta mejor
Cuando en una vista hay ejes o textos, al calcular la zona máxima no se ajustaba debidamente, ahora se hace un cálculo más preciso.

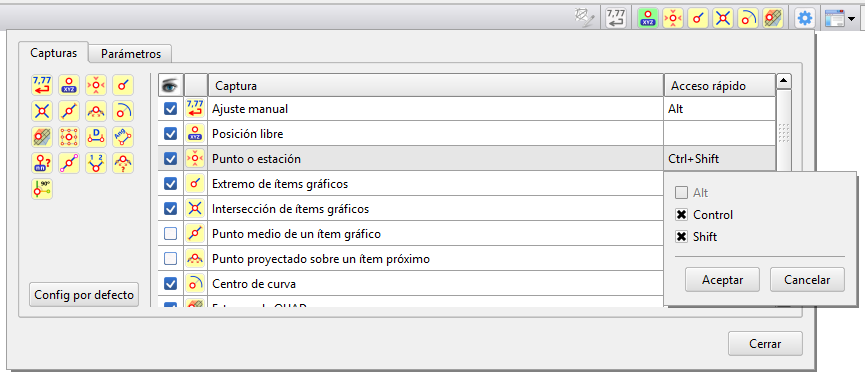

Evita duplicidades en los aceleradores para las capturas gráficas
Al modificar el acelerador con el que se obliga a una determinada captura gráfica, se podían crear duplicidades si ya estaba definido para otro tipo de captura. Ahora se asigna el acelerador y se quita si estaba previamente asignado a otra captura.
Contenido horizontal en perfiles longitudinales y transversales
Se modifica la pantalla de selección del posicionamiento del contenido en los perfiles para que permita seleccionar la posición horizontal y sea más claro el proceso.
Giro de texto en las acotaciones
Se giraban todos los textos, ahora solo afecta a las acotaciones puntuales, lineales y radiales, no a las de entidades.
Velocidad de redibujado de curvado en modelos de malla regular
Se mejora extraordinariamente la velocidad del redibujado del curvado sobre modelos de malla regular.

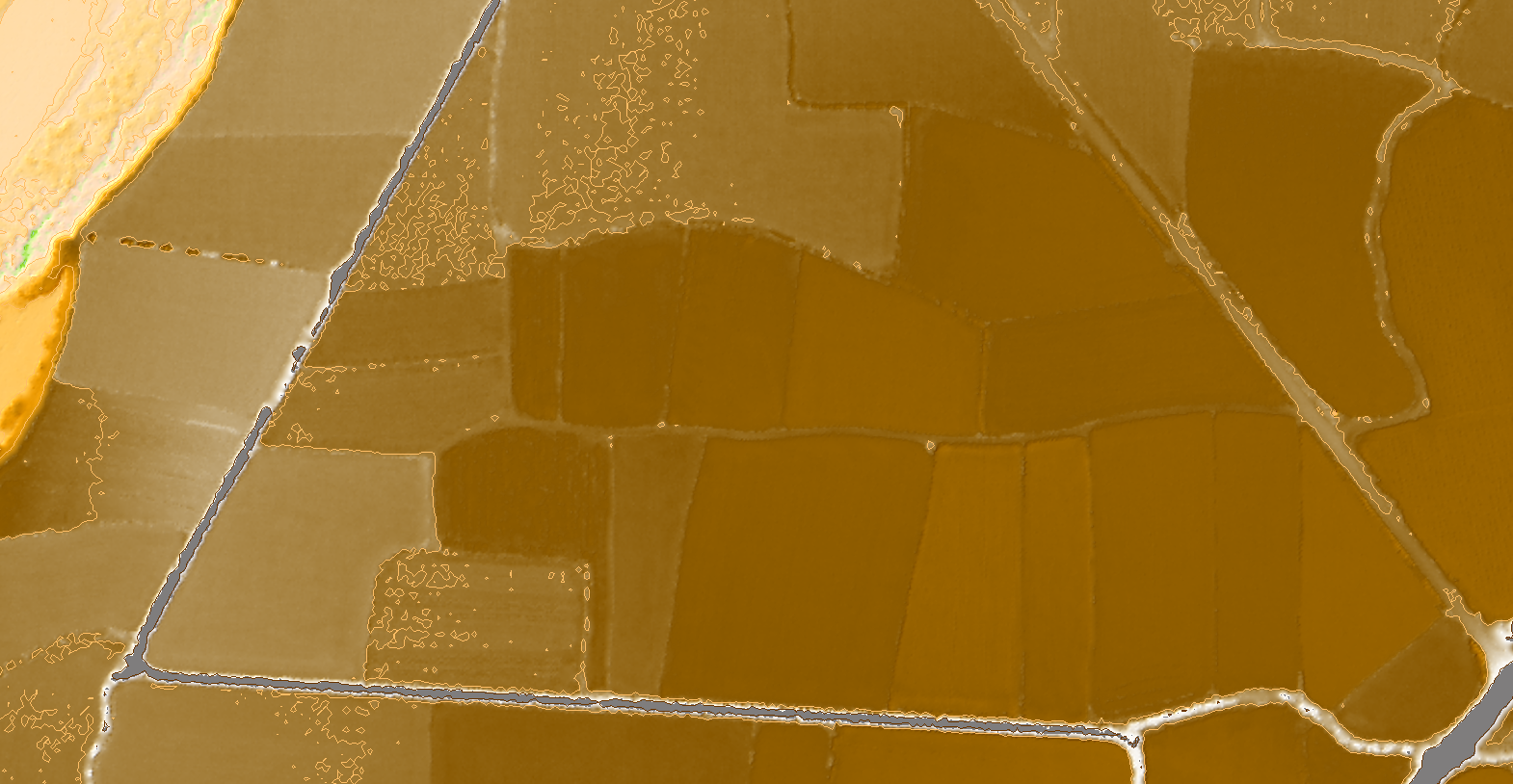

Velocidad de redibujado del mapa de colores en modelos de malla regular
Se mejora extraordinariamente la velocidad del redibujado del mapa de colores sobre modelos de malla regular.
Velocidad de eliminación de bloques con miles de polilíneas
Se mejora ostensiblemente la velocidad de eliminación de múltiples ítems que contengan miles de polilíneas, ahora es prácticamente instantánea.
Velocidad en el acceso presentaciones de modelos de malla
Cuando se usaban modelos de malla muy grandes, la velocidad de entrada a las pantallas de configuración del curvado y del mapa de colores se hacía algo lenta, ahora es instantánea.

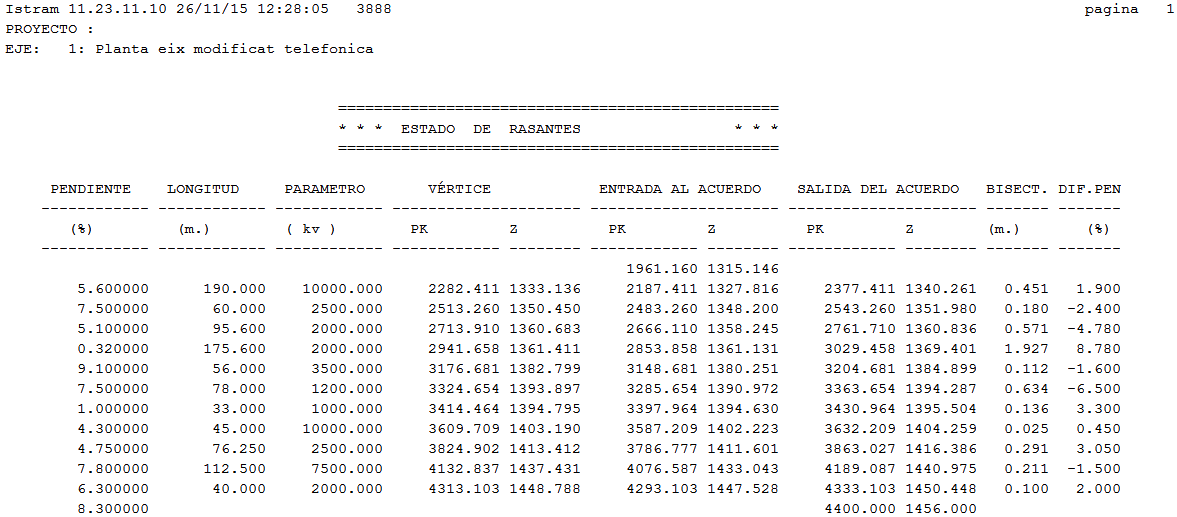

Importación de nuevo formato de rasantes
Se importan datos en formato Istram v11, además de las v8, v9 y v10.
Modificación de propiedades de tramos de rasante
Ahora es posible modificar las propiedades de un tramo de rasante con el ajuste automático de los tramos vecinos, exactamente igual que si se hace una edición gráfica o de los parámetros de la rasante.
La selección de imágenes solo dibuja el marco de selección
Para evitar que al pasar por encima de una imagen cambie su opacidad y haga un efecto de intermitencia.
Tipos de línea con longitud en milímetros
Al definir un tipo de línea con la longitud en milímetros se conservaba en metros.
CAD Símbolos, información extendida
Se incluye el nombre del símbolo en la pantalla de propiedades que puede aparecer al seleccionar un símbolo:
