Navigation: Nuevo en la versión > CARTOMAP 7 >
Nueva vista: Diagrama de masas
Se dispone de un nuevo tipo de vista, el Diagrama de Masas, que permite visualizar el movimiento de tierras acumulado a lo largo de un eje.
Creación de un Diagrama de Masas
Se accede puede crear una nueva vista de Diagrama de Masas desde:

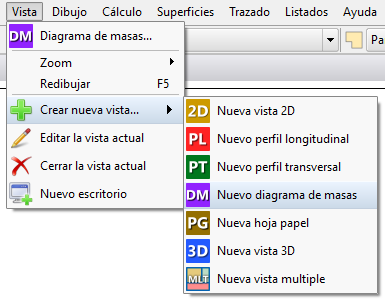

1.Desde la barra de menús con la opción Vista Crear nueva vista Nuevo diagrama de masas:

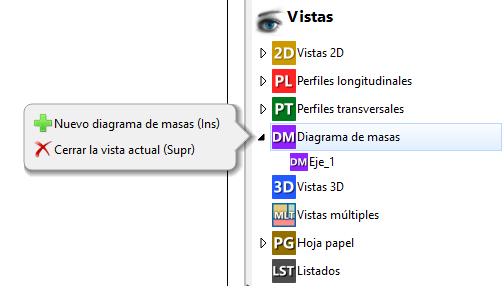

2.Desde el navegador, en el nodo vistas aparece un nuevo nodo Diagrama de Masas desde el que se pueden crear, editar y eliminar vistas de ese tipo:

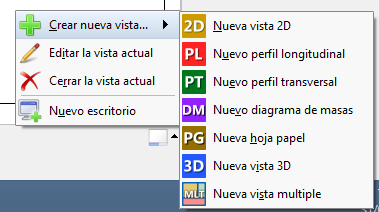

3.Desde la barra de ventanas usando el botón de edición de ventanas:
Configuración del Diagrama de Masas
Se accede a la configuración de esta vista desde el menú Vista Diagrama de masas, desde el navegador en el nodo Vistas Diagrama de masas Nombre-de-la-vista, o, de una forma más ágil, usando el botón situado a la derecha de la barra de la vista:
Botón para Configurar la vista activa

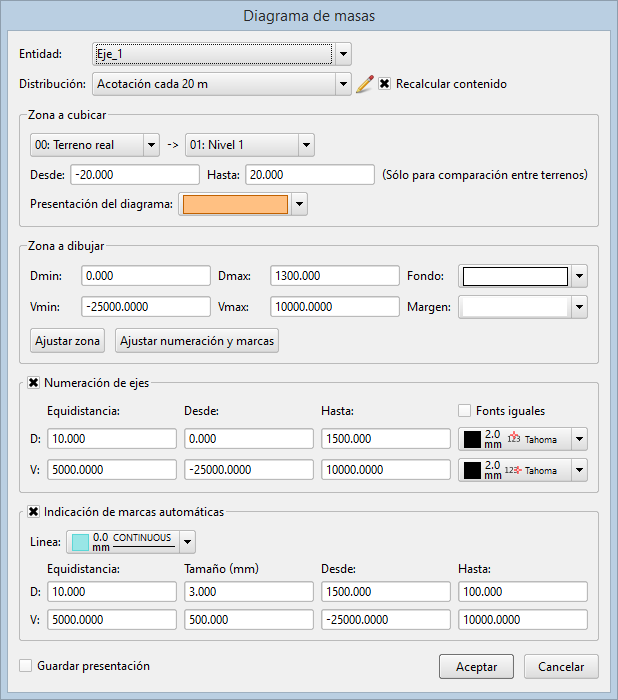

Aparecerá la pantalla que permite configurar la vista:
Configuración del Diagrama de Masas
Selección del eje
Debe seleccionar en la lista de entidades aquella de la que se mostrará el diagrama de masas.
Selección de la distribución
Debe seleccionar, en la lista de distribuciones, aquella que servirá para calcular la cubicación en los PK que indique. Conviene seleccionar la misma distribución que se use en perfiles transversales, listado de cubicación, etc. para que no existan diferencias.
Zona a cubicar
Se han de indicar los niveles entre los que se realizará la cubicación que se representará en el diagrama de masas. Inicialmente se representa la cubicación entre el nivel 00 (Terreno real) y el nivel 01 (Nivel 1).
Es conveniente que previamente hayamos validado esa cubicación mediante perfiles transversales, listados de cubicaciones
Si la cubicación se realiza con una sección tipo la anchura vendrá dada por la zona afectada por la sección tipo en cada PK. Si se realiza por comparación entre 2 modelos del terreno se puede indicar la anchura que se considerará para la cubicación.
También se indica la trama de relleno que se aplicará al diagrama de masas.
Zona a dibujar
Se establecen los valores Dmin y Dmax (distancia acumulada mínima y máxima) según el PK de inicio y longitud del eje seleccionado.
Los valores por defecto pueden no ser adecuados en cada caso. Concretamente se han de indicar los valores Vmin y Vmax (volumen de movimiento de tierras acumulado mínimo y máximo)
De forma similar se pueden ajustar la numeración de ejes y la indicación de marcas.
Resultado

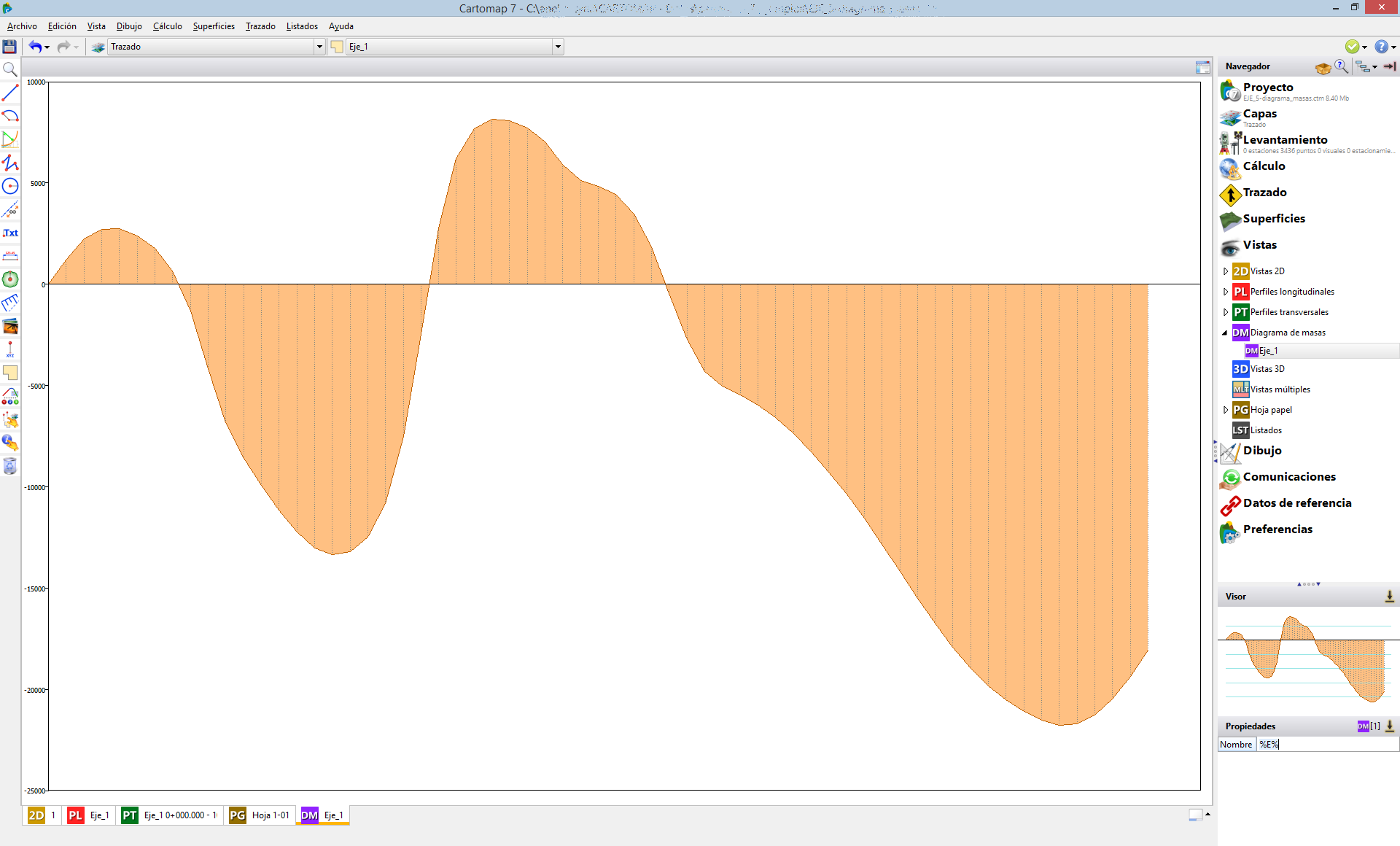

El resultado es una presentación con el eje horizontal representando la distancia al origen y el eje vertical representando el volumen acumulado como en el siguiente ejemplo:
Ejemplo de Diagrama de Masas
Configuración rápida de las salidas impresas

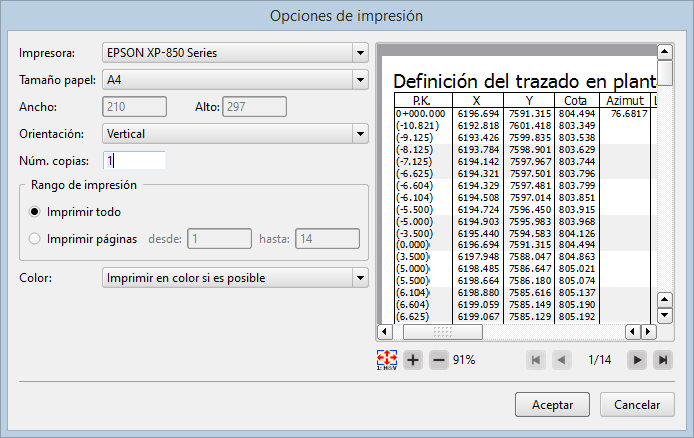

Al realizar una salida impresa de un listado, o de una vista de tipo hoja papel, se muestra una pantalla que permite configurar de forma rápida las opciones de impresión más habituales: la impresora, tamaño de papel, orientación, color, número de copias y rango de páginas con previsualización gráfica.
Dentro de esta pantalla se dispone de una previsualización exacta de la salida que se generará con la posibilidad de hacer zoom, mover y paginar para verificar cualquier aspecto de la salida.
Otras mejoras y errores solucionados
Selección de vistas en la Hoja Papel
Se pueden seleccionar de forma más clara las vistas que se colocarán en cada zona de una vista de tipo Hoja Papel para impresión directa, o generación de archivos PDF, DXF o DWG.

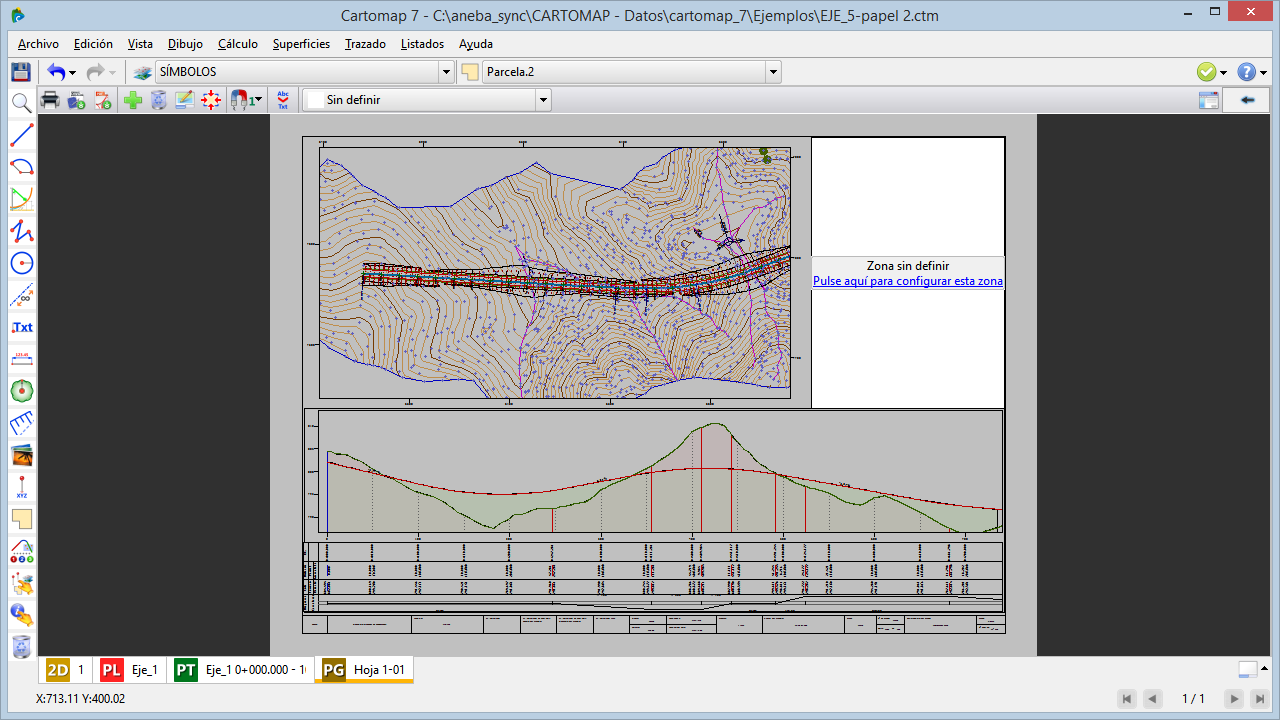

Vista de Hoja Papel con una nueva zona no configurada
Listados de múltiples superficies 3D
Se pueden indicar varias entidades de las que se quiere obtener un listado de superficie 3D.
Asociación de archivos CTM
Se asocian los archivos CTM a CARTOMAP cuando se instala el programa o una actualización.
Decimales en la presentación de la cota de puntos
Se pueden definir los decimales que se mostrarán en la cota de los puntos en la presentación de estaciones y puntos.
Archivos de Referencia Externa
Se han mejorado algunas cuestiones de selección, e interacción en algunas herramientas.
Inserción de imágenes
Deja de ser una tarea que se repite automáticamente. Se evita un posible error en la interpretación de archivos de coordenadas anexos en JPG/TIF.
QUADs de plataformas
Podían dejar de verse en planta los QUADs de las plataformas generadas.
