CARTOMAP BIG DATA
CARTOMAP BIG DATA es una extensión para usuarios de CARTOMAP Corporativo módulo 3 con servicio de mantenimiento vigente.
Se trata de un nuevo modelo del terreno que puede estar formado por billones (millones de millones) de puntos situados sobre una retícula cuadrangular de resolución variable. Los datos para rellenar este modelo deben de tener un formato LAS binario (LIDAR) que normalmente proceden de vuelos con medición por láser escáner 3D.
Se accede a esta opción desde el apartado Archivo Centro de Comunicaciones:

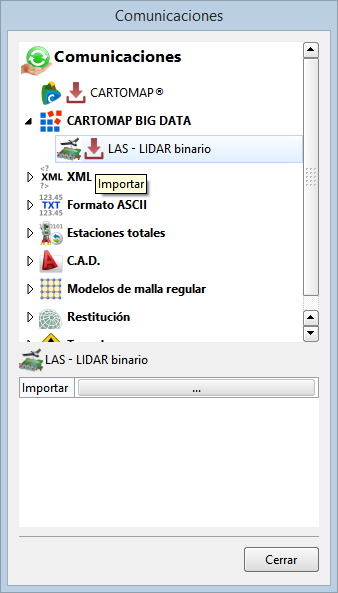

Centro de Comunicaciones con CARTOMAP BIG DATA
.1Funcionamiento

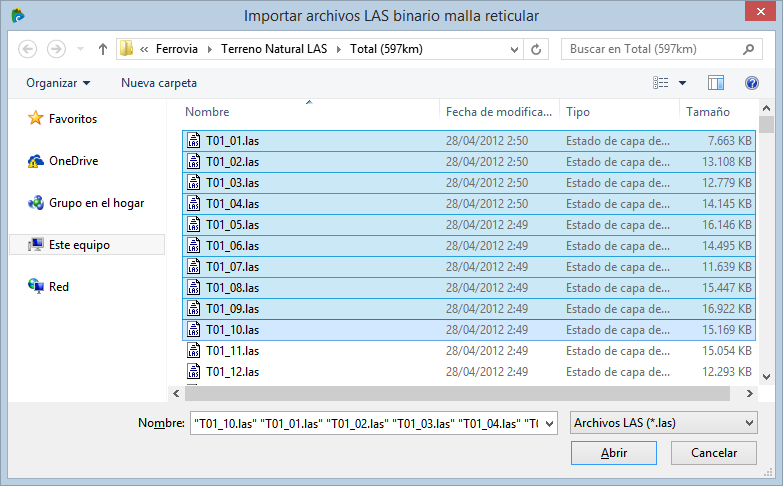

En primer lugar se piden los archivos LAS que se leerán para generar el nuevo modelo:

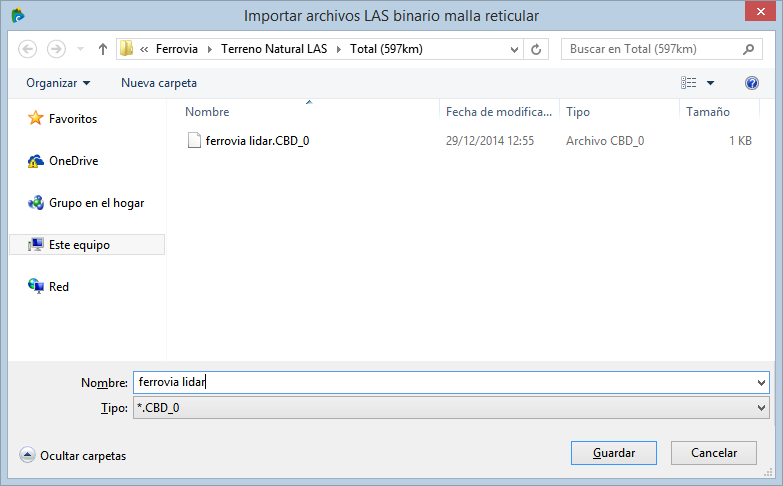

A continuación se pide el nombre con el que se guardarán los archivos externos que definen el nuevo modelo. Los nuevos archivos tienen las extensiones .CDB_0, .CDB_1 y .CDB_2 y deben de acompañar al archivo CTM del proyecto.
Por último, aparecerá una pantalla informando del tamaño de los archivos seleccionados pudiendo Generar zonas, que genera un rectángulo delimitando el área de cada archivo, o Aceptar, en cuyo caso se procede a importar los datos sobre el nuevo modelo.

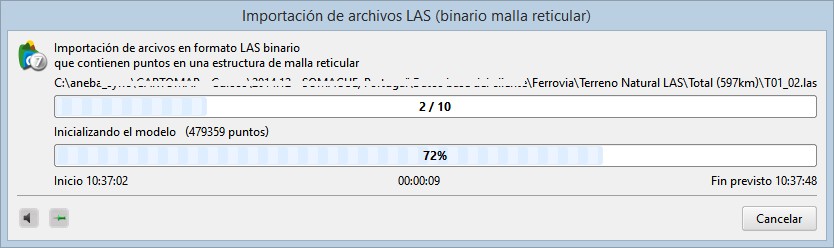

Mientras se importan los datos se muestra una pantalla de seguimiento:
El proceso de importación puede durar bastante y generar archivos de varios Gigabytes. Se pueden visualizar las curvas de nivel, mapas de colores y malla de triángulos (en este caso son cuadrados) del nuevo modelo.
CARTOMAP BIG DATA dispone de nuevos algoritmos que adaptan automáticamente la resolución según la zona que se está viendo; de esta forma es posible trabajar con este tipo de modelos en tiempo real, independientemente de su tamaño.

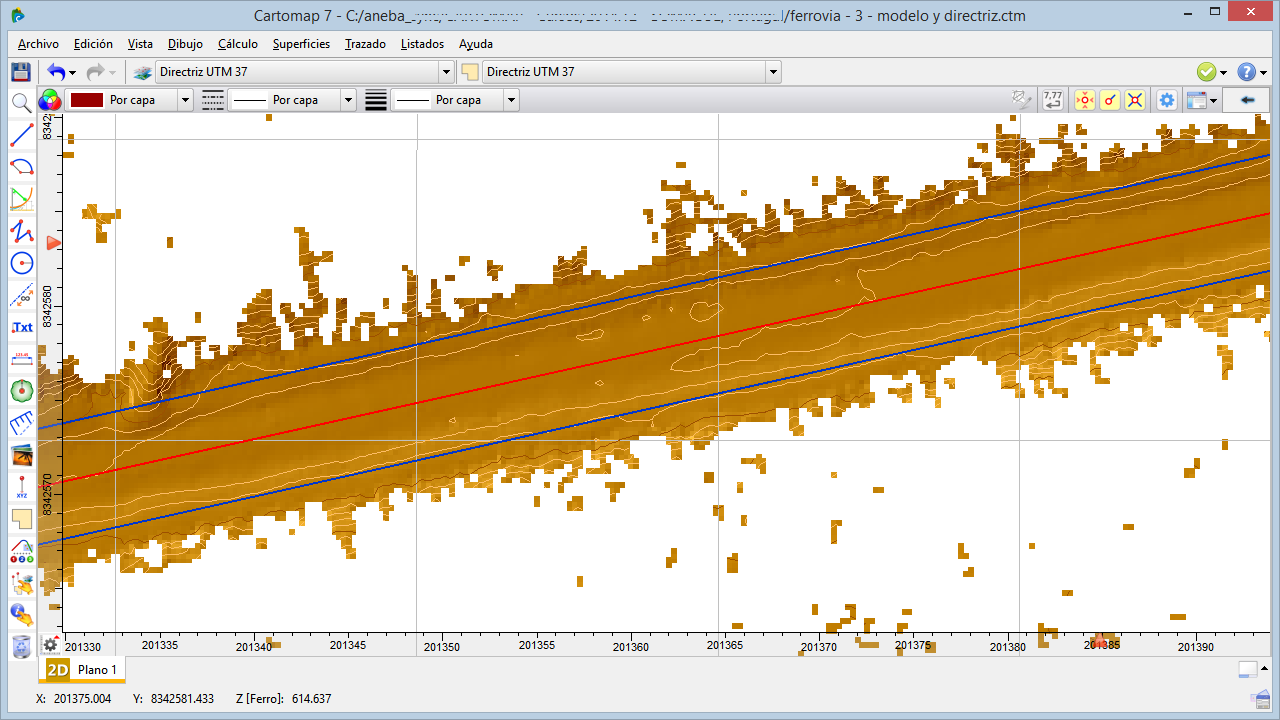

Vista en detalle de un tramo de ferrocarril de 597 km con resolución de 0,25m.
Los datos proceden de 597 archivos LIDAR con más de 7 Gigabytes que son importados en 95.
Tablas de datos
La edición de datos en forma de tabla ha sido mejorada en varios aspectos.
Ordenación alfanumérica mejorada
Desaparece la ordenación numérica que se fusiona dentro de una ordenación alfanumérica más avanzada. Esta nueva ordenación se aplica en tablas y listas de datos.
Recuerda la ordenación y filtros
La ordenación aplicada a una tabla se recuerda y se utiliza nuevamente al ver esa tabla aunque sea en otra sesión de CARTOMAP.
Los filtros aplicados en una tabla se recuerdan y se utilizan nuevamente al ver esa tabla. Los filtros se desactivan al leer un nuevo archivo o al inicio de una nueva sesión de CARTOMAP.
Desaparece la opción de Preferencias - Ordenación
Al cambiar la ordenación en la columna del nombre de capas, entidades o puntos, se recuerda para otras listas de esos objetos. De esta forma ya no es necesario establecer una ordenación por defecto desde el apartado de Preferencias.
Generación de puntos por reconocimiento óptico
Se añade una opción para generar puntos en la posición de un carácter individual. Esto es especialmente útil en archivos de cartografía tratados con Microstation ya que suelen representar símbolos como un carácter de un tipo de letra de simbología. CARTOMAP genera un punto en la posición XYZ de anclaje de esa letra y le asigna como código la letra. De esta forma se simplifica el tratamiento desde la tabla de edición de puntos y desde el autocroquis.

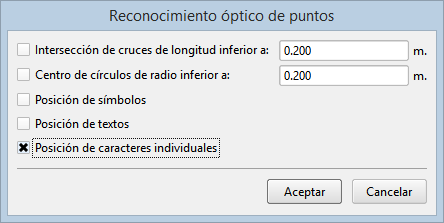

Se accede a esta opción desde Edición > Levantamiento > Puntos > Generar puntos > Por reconocimiento óptico del plano
Trazado en planta
Editor de trazado en planta con opción de ajuste automático o no
El editor dispone de un check Autoajuste que permite la edición de los datos de forma simplificada.
Importación de archivos de trazado en planta
Se mejora la interpretación para poder leer archivos en otros idiomas y con una disposición de columnas flexible.
Edición de rasantes
Nueva opción en el menú Trazado

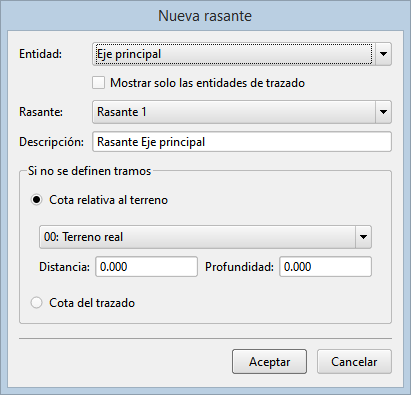

En el menú de Trazado se dispone de una nueva opción Crear rasante que simplifica la generación de nuevas rasantes:
Edición gráfica mejorada
Se ajusta mejor la zona gráfica de la previsualización.
Se evitan posibles errores al editar valores numéricos.
Otras mejoras y errores solucionados
Cubicación por malla
No la calculaba cuando estaba delimitada por una zona y el modelo estaba formado por pocos puntos.
Selección múltiple de elementos contiguos
Una vez seleccionado un elemento y pedir la selección de todos los elementos contiguos al mismo podía no seleccionarlos correctamente.
Navegador
Al cambiar el tamaño de las zonas del navegador (visor, propiedades) se podía generar un error.
Al editar una entidad desde el navegador se podía producir un error al abrir desde el menú el editor de entidades.
Lista de modelos con altimetría modificada

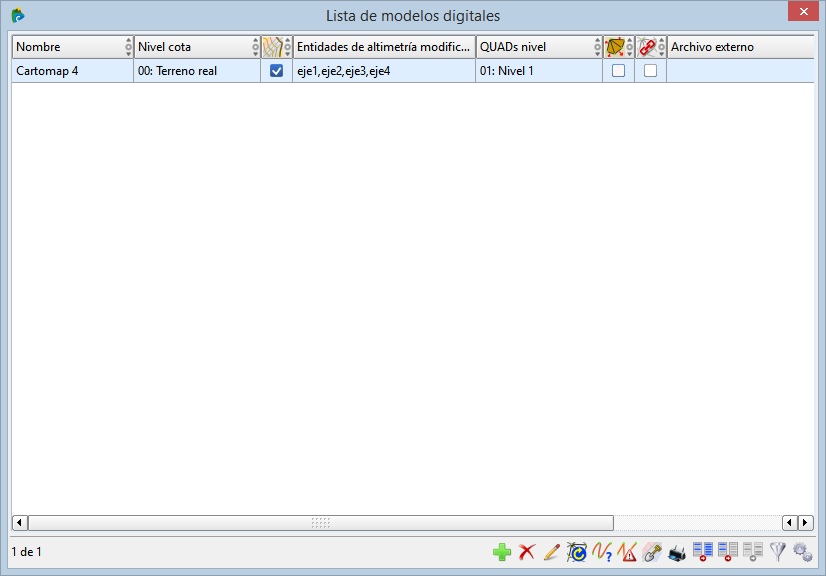

Se añaden tres columnas a la lista de modelos del terreno.
1.Columna check para indicar que ese modelo tiene altimetría modificada
2.Columna Entidades de altimetría modificada que muestra los ejes que se tendrán en cuenta.
3.Columna QUADS nivel para seleccionar qué nivel será el que proporcione la cota.
Perfil longitudinal
Se unifica el uso de las columnas con selectores de color, tipo de línea, grosor
Datos en el perfil longitudinal
La distancia acumulada partía del PK de inicio en lugar de cero.
Presentación de datos WMS
Se mejora el tratamiento de las operaciones de pan / zoom.
Presentación gráfica de estaciones y puntos
Se avisa si alguna de las capas no tiene el atributo de mostrar puntos.
Importación ASCII de puntos
No se generaba una presentación de los puntos automáticamente.
Autocroquis
Cuando no se defina una capa o una entidad, los elementos gráficos que se generen irán a la entidad activa.
Sección tipo en espejo
No se hacía en algunos casos.
Entidades de dibujo en perfiles transversales
Se podía dibujar en planta teniendo seleccionada una entidad de dibujo en transversales.
Listados duplicados
En algunos casos un listado que ocupaba 2 hojas A4 se imprimía 2 veces.
