•Fraccionamiento de ortofotos

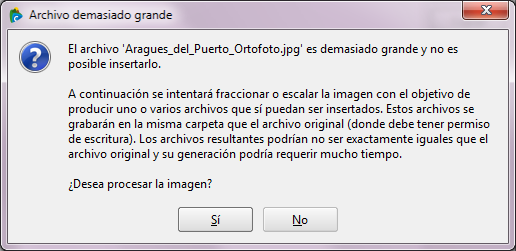

Al insertar ortofotos en formato JPG, si el archivo es muy grande y no se puede procesar, CARTOMAP muestra un mensaje similar a este:

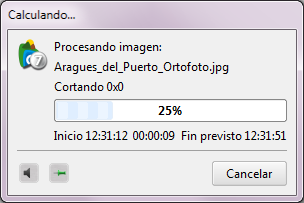

Al pulsar Si, la imagen se dividirá de forma automática en otras más pequeñas manejables por la aplicación:

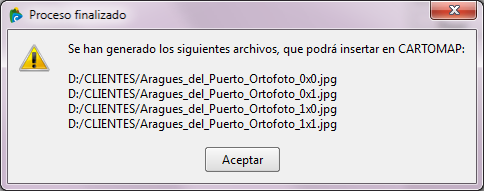

A estas imágenes se les asigna automáticamente el mismo nombre de la imagen inicial, seguido de un número que indica su posición dentro de la cuadrícula generada:

Después de eso ya se pueden insertar las ortofotos una a una o todas a la vez

•Exportación DXF/DWG de perfiles longitudinales

Se han añadido nuevas opciones a la exportación de perfiles longitudinales que permiten al ususario definir los tramos rectos que se han de generar a partir de los acuerdos parabólicos de las rasantes.

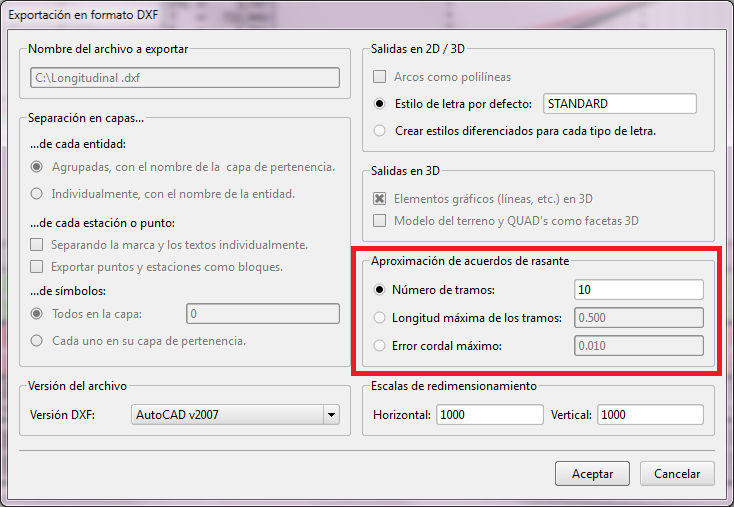

Se puede  establecer un número máximo de tramos, la longitud máxima de cada tramo o el error cordal (o longitud de la flecha) máximo:

•Listado de puntos transversales de la sección tipo

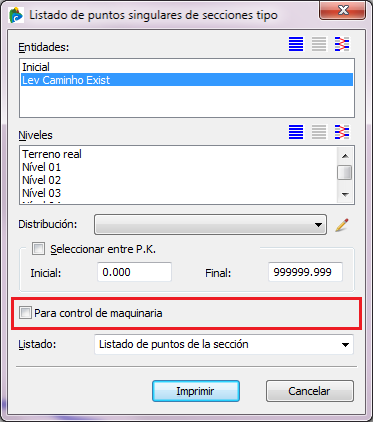

Al generar un listado mediante la opción Puntos transversales de la sección tipo, la opción Para control de maquinaria aparece desactivada por defecto:

•Nuevo aspecto de los "cheks" en las ventanas de diálogo

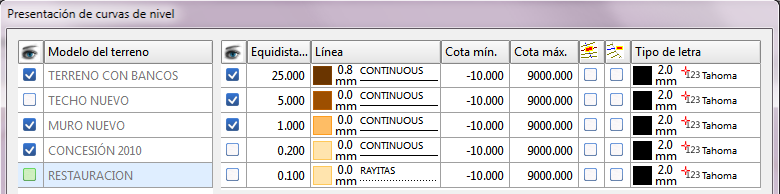

Todas las opciones que se pueden activar/desactivar mediante checks ahora muestran este aspecto

Opción desactivada  Opción activada  El cursor está situado sobre una opción editable.

Correcciones

•Desplazamiento de texto: se aplica correctamente el desplazamiento, tanto horizontal como vertical, que se aplica a los textos cuando el valor está en mm.

•Exportación DXF: al exportar perfiles longitudinales a escala 1:1 si los datos de los acuerdos parabólicos están visibles no se recortan al exportar el perfil a DXF/DWG.

•Texturas: al crearlas no se actualizaba bien la lista de texturas disponibles.

•Herramientas de información: al combinarlas con la eliminación de listados la herramienta activa no seleccionaba ningún elemento.
