Navigation: Nuevo en la versión > CARTOMAP 7 >
•Referencia externa - acceso servidores WMS
Nueva herramienta que permite acceder a los datos WMS (Web Map Service) proporcionados por distintos servidores de mapas. Los datos WMS son tratados de forma similar a los archivos de referencia externa. Para poder acceder a estos datos es preciso conocer el sistema de coordenadas (CRS) al que está referenciado el trabajo.
•Vista 3D, vaciado automático del modelo
Nueva opción que facilita la elaboración de vistas 3D. En versiones anteriores, para que los QUADS se vieran completos en las vistas 3D era preciso desactivar los triángulos que forman parte del modelo digital y se solapan con los QUADs, esta nueva herramienta permite desactivar de forma automática estos triángulos.

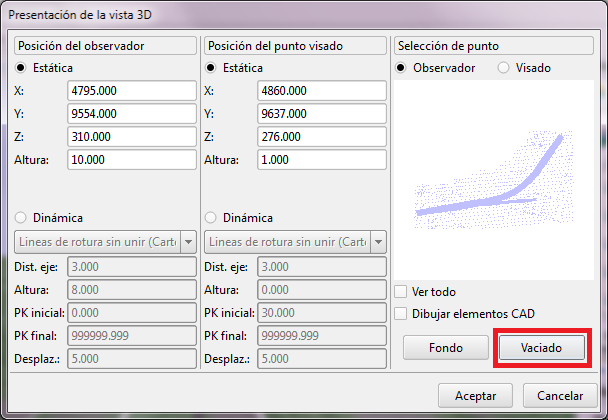

Se accede a ella pulsando el botón Vaciado, que aparece en la ventana Presentación de la vista 3D. Esta ventana aparece automáticamente al crear una vista 3D o, una vez creada, pulsando el botón configurar vista
, situado en la zona superior derecha de la vista 3D:
•Capturas en perfiles longitudinales y transversales
Se han unificado las opciones de captura gráfica en perfiles con las de la vista 2D. Los nuevos botones de estas capturas, al igual que en las vistas 2D pueden mostrar cuatro aspectos diferentes: gris (desctivado), amarillo (activado), rojo (forzado) y verde cuando el elemento señalado con el cursor se corresponde con la herramienta de captura del botón.
•Listados-Puntos singulares de la sección tipo

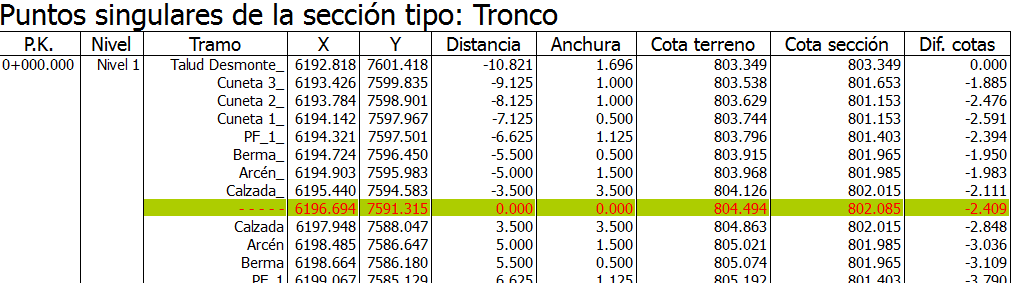

En los listados de puntos singulares de la sección tipo se ha añadido una nueva fila para cada PK y nivel seleccionados con los datos del eje (Distancia 0):
•Eliminar puntos de forma masiva: al eliminar puntos que forman parte de un modelo digital de forma masiva se producía un fallo de ejecución.
•Giro: al aplicar un giro si se seleccionaban entidades tipo símbolo éstas también se giraban provocando el desajuste de los símbolos insertados en el dibujo.
•Referencias externas: al referenciar archivos DXF/DWG con unidades de dibujo distintas a las configuradas en CARTOMAP se producía un conflicto con las cotas.
