Navigation: Nuevo en la versión > CARTOMAP 7 >
Esta versión conlleva un cambio en el formato del archivo, lo que implica que los archivos generados con esta actualización NO serán leídos por actualizaciones anteriores.
•Inserción de símbolos en las vistas 3D
Nueva herramienta que permite insertar símbolos, en formato 3DS, en vistas 3D. Estos símbolos se pueden insertar en todos los puntos de una capa, en puntos o coordenadas concretas o a lo largo de una entidad con distintos intervalos.
Se accede a las opciones para insertar y eliminar símbolos 3D a través de la barra de CAD Símbolos, estas herramientas únicamente se activan cuando la vista activa es una vista 3D:
•Iluminación en vistas 3D

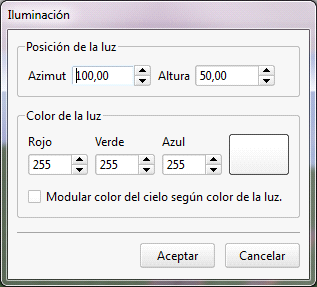

Nueva herramienta que permite crear efectos de iluminación sobre los símbolos 3D y el cielo en las vistas 3D. Se accede a esta herramienta a través del menú de Configurar vista, seleccionando la opción Iluminación.., al seleccionar esta opción se abre la ventana Iluminación:
La Posición de la luz se define mediante un ángulo horizontal, Azimut, y otro vertical, Altura. El foco se supone a distancia infinita.
El Color de la luz se define mediante su composición RGB, bien introduciendo directamente sus valores, bien seleccionando el color pulsando sobre el rectángulo de previsualización.

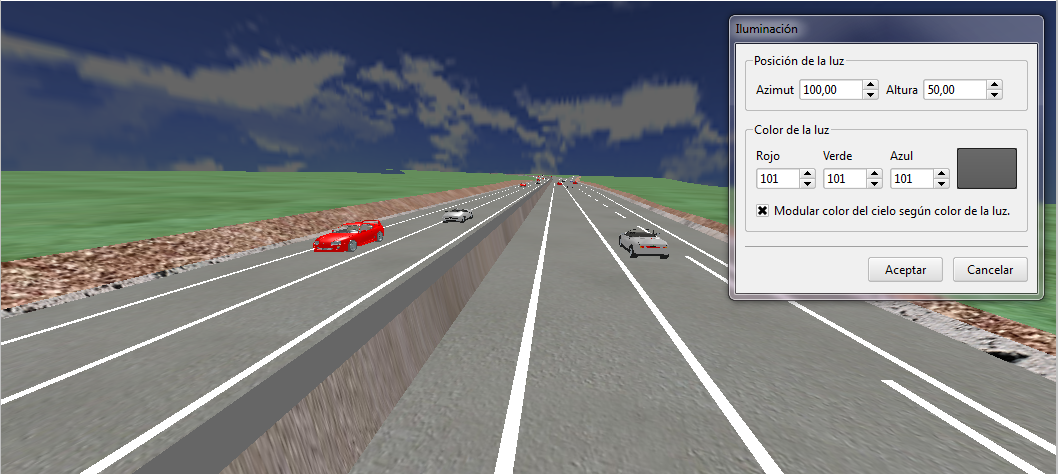

Opcionalmente se puede modular el color del cielo según el color de la luz, siempre que el cielo se haya definido mediante texturas, marcando la opción Modular color del cielo según color de la luz.
•Zoom
Nuevo acelerador para la opción de zoom Desplazar vista, ahora funciona indistintamente pulsando el botón derecho o el botón central (rueda de desplazamiento) del ratón.
•Capturas gráficas en la vista 2D
Se añade un nuevo estado a los botones de captura gráfica en la vista 2D, captura forzada. Cuando una captura gráfica se fuerza mediante un acelerador de teclado, el botón correspondiente se resalta en rojo:
Además se puede forzar una captura sin usar aceleradores de teclado, simplemente pulsando con el botón derecho del ratón sobre la captura a forzar, el icono se resaltará en rojo con un ancla a su lado:
•DXF: al exportar perfiles transversales a DXF los terrenos y rasantes del perfil pasan como polilíneas 2D.
•DXF: mejorado el rendimiento en archivos con gran cantidad de elementos gráficos.
•Cambio de entidad: al activar la opción de aviso de cambio de entidad activa en Preferencias no se reflejaba el cambio en la barra superior.
•Dibujo manual de taludes: al iniciar la herramienta, al dibujar el primer tramo de talud se perdía la continuidad obligando al usuario a seleccionar nuevamente los puntos de inicio para el nuevo tramo, ahora se toman los puntos finales del último tramo definido.
•Entrada de datos por teclado: en el teclado numérico no se reconocía la entrada de datos decimales de forma correcta. Ahora, para introducir valores menores que la unidad (0,25, 0.50, ) se puede omitir el 0, es decir, para introducir el valor 0.25 se puede teclear .25.
