•Edición de polilíneas-Mover vértices

La herramienta Mover vértice de polilínea permite modificar la posición de cualquiera de los vértices de una polilínea, se activa desde el menú clásico (Control+F10), Dibujo-Auxiliares-Polilíneas-Mover vértice o la barra de CAD Polilíneas, pulsando el botón Mover polilínea

Se le ha añadido nueva funcionalidad, de tal modo, que al activarla herramienta, aparecen en la línea de estado los botones , que permiten mantener la pendiente de uno de los dos tramos que confluyen en el vértice a mover o arrastrar el consigo el resto de tramos :

Estas dos opciones se pueden activar/desactivar en cualquier momento. Cuando están activadas se resaltan en color amarillo: .

Si no se activa ninguna de estas opciones, al mover un vértice se cambia la pendiente de los dos tramos de polilínea que confluyen en él:

Si se activa la opción de mantener pendiente , se mantendrá la pendiente del tramo resaltado, según se seleccione el vértice a mover:

Si se activa la opción de arrastrar tramos , al mover el vértice arrastrará consigo el resto de tramos, manteniendo sus pendientes y longitudes:

Por último, si se activan las dos opciones, mantener pendiente y arrastrar tramos al mover el vértice, se mantendrá la pendiente del tramo seleccionado y variando su longitud, arrastrando consigo el resto de tramos:

•Edición de polilíneas- Desplazar tramo en paralelo

Nueva herramienta de edición de polilíneas que permite mover un tramo en paralelo. Se activa desde la barra de CAD Polilíneas pulsando el botón

Al activar la herramienta y seleccionar un tamo de polilínea este se desplazará en paralelo siguiendo el desplazamiento del cursor. La distancia se puede señalar gráficamente o bien introducirla por teclado:

•Planos papel: edición de textos de carátulas

Se ha implementado la función que permite editar los textos contenidos en las entidades seleccionadas como carátula al configurar un plano papel. Estos textos se pueden editar pulsando el botón Editar textos de la carátula que aparece en la barra rápida de las vistas plano papel:

Al pulsar este botón se abre la ventana Edición de textos de la carátula, los textos incluidos en la carátula aparecen en la columna Texto original. Al lado de ésta aparece la columna Texto final, en ella se ha de introducir el nuevo texto a mostrar. La tercera columna, Acción, es meramente informativa:

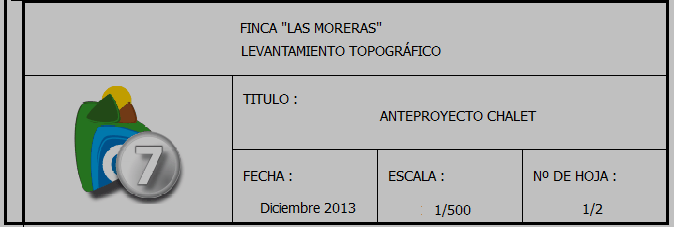

Una vez se han introducido los nuevos textos y pulsar Aceptar, el resultado se reflejará en el plano papel:

•Edición analítica de rasante

En la ventana Edición analítica de la rasante se han modificado los botones de opciones para hacerlos más accesibles e intuitivos:

Correcciones

•Captura gráfica de puntos: al cambiar puntos de capa o desplazarlos gráficamente no funcionaba correctamente la captura de punto.

•Edición de tramos de rasante desde Propiedades en el Navegador: la validación de los tramos modificados puede hacerse pulsando Intro o el tabulador.

•Se leen correctamente los archivos de *.fmt y *.dis grabados con versiones anteriores.

•Listado de rasantes: en entidades con PK de inicio negativo se listan bien los puntos singulares.

•En vistas múltiples funcionan correctamente las capturas de longitud y ángulo.

•Exportación de QUADs a DXF/DWG: se genera un eje por cada entidad que tiene QUADS calculados y visibles en la vista 2D al exportar a DXD/DWG.

•Exportación de curvado a DXF: si está activada la topografía modificada de uno o varios ejes, las curvas de nivel de esas zonas pasan con la cota del modelo modificado
