Navigation: Nuevo en la versión > CARTOMAP 7 >
•Navegador-Nuevo nodo Modelos de malla regular
Se ha añadido un nuevo nodo a Comunicaciones, en el Navegador, Modelos de malla regular, desde el que crean directamente modelos digitales del tipo Malla regular de cotas.
Para crear un modelo de este tipo basta con abrir el nodo, seleccionar el origen de los datos y pulsar importar
:
•Modelos de malla regular
Se han implementado tres nuevos tipos de modelos de malla:
•Importación de puntos de transversales
Implementada la importación de puntos de transversales en formato facilitado por Somague, Portugal. En este formato los datos se ordenan en tres columnas: punto kilométrico, distancia al eje y cota:
308700,000 -20,000 682,581
308700,000 -16,779 682,705
308700,000 -16,108 682,629
Para importar los datos a CARTOMAP:

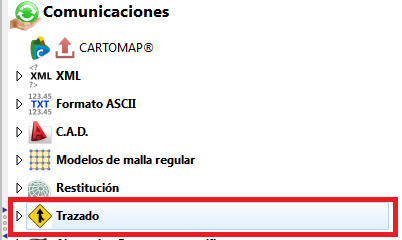

1.Abrir el nodo Comunicaciones en el Navegador y seleccionar Trazado:
2.En Trazado seleccionar Puntos transversales y pulsarel botón Importar
:
3.Se abrirá la ventana Importación de puntos transversales. Seleccionar el eje de referencia para la importación y la capa en la que se han de guardar los puntos:
4.Pulsar Importar, los puntos se dibujarán sobre los PKs de la entidad seleccionada y en la capa indicada.
Esta opción está en desarrollo, la importación de datos como líneas de terreno y sección estará disponible en la próxima actualización de CARTOMAP.
•Información y listados de superficie 3D
Tanto al pedir información de superficie 3D como al generar un listado de superficie 3D ya no es necesario que las líneas que delimitan la superficie coincidan con las aristas de la malla de triángulos del modelo, CARTOMAP muestra la información de todos mods. Además, en el caso de los listados, muestra el porcentaje de cada triángulo que está dentro de la zona delimitada por la entidad:
•Vistas 3D
Al generar una vista 3D con posición de observador Dinámica y punto visado Estática, para generar una película 3D, e puede introducir un PK para la posición del observador que no exista en la entidad, es decir, si ésta comienza en el PK 0 se puede poner el PK -20 cambiando así la perspectiva de la imagen.
Mejora en la resolución de imágenes superpuestas con vistas 3D.
•Listas de puntos
Implementada la ordenación de puntos por códigos en la Lista de puntos, simplemente pulsando sobre la cabecera Códigos:
•Idiomas
Implementado el idioma Catalán, se cambia desde el Navegador, nodo Preferencias, situando el cursor sobre Idioma y pulsando el botón derecho del ratón:
•Importación de datos entre archivos CARTOMAP

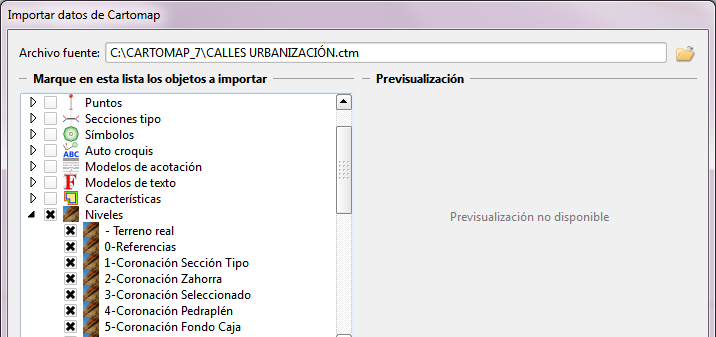

Al importar datos de un archivo CARTOMAP a otro se puede importar también el nombre de los niveles de cota. Se importará el nombre de los seleccionados en el nodo Niveles:
•Revisión y reestructuración interna del programa con el fin de conseguir una buena sincronización entre procesos concurrentes de dibujado y cálculo.
•Ajuste manual de coordenadas, la tecla Alt no funcionaba por sí sola. Al activar una opción de CAD y pulsar esta tecla, ahora se abre la ventana Ajuste manual de coordenadas.
•Exportación a DXF de taludes, se exporta el talud completo.
•Exportación a DXF de malla de triángulos como facetas 3D, las facetas se crean siempre con la cota de los triángulos, independientemente de si se marca o no la opción Elementos gráficos en 3D .
•Cambios de pendiente, no se calculaban bien los puntos de cambio de pendiente del terreno.
•Autocroquis, añadidas las opciones para eliminar códigos y aplicar filtros:
