<< Mostrar la tabla de contenidos >> Navegación:  Introducción > Interface de usuario > Zonas de trabajo en CARTOMAP > Barra de CAD > Textos

Las herramientas de creación y edición de textos (salvo la creación y edición de modelos de texto)  están agrupadas en la barra de CAD Textos:

Los modelos de texto se crean y editan desde el Navegador de datos, nodo Dibujo-Estilos de texto. Los modelos de texto se pueden importar de otros archivos de CARTOMAP en los que se hayan creado previamente. Al importar datos de uno de estos archivos aparecerá en la ventana Importación de datos el nodo Modelos de texto, bastará con seleccionar aquellos modelos a copiar y pulsar Importar.

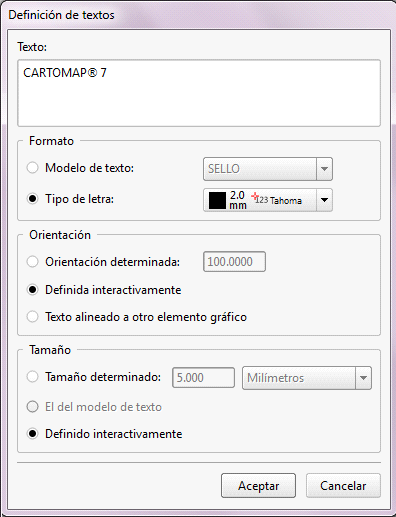

 Definir texto: permite crear nuevos textos, al activar la función se abre la ventana Definición de textos:

A través de esta ventana, además de introducir el texto, el usuario puede configurar su formato:

Texto: Campo para introducir el contenido del texto.

Formato: Se puede dar formato al texto a partir de un  modelo de texto existente, o bien, seleccionando un tipo de letra desplegando el control de tipo de letra.

Orientación: Permite seleccionar la orientación del texto una vez se inserta. Las tres posibles opciones son:

 Orientación determinada: el texto se inserta con el ángulo indicado en el campo adjunto.

 Definida interactivamente: la orientación del texto se define gráficamente al insertarlo en la vista.

 Texto alineado a otro elemento gráfico: el texto toma la orientación de otro elemento gráfico señalado por el usuario.

Tamaño: Permite seleccionar el tamaño del texto. Las opciones posibles son:

Tamaño determinado: el texto se inserta con el tamaño indicado por el usuario en el campo adjunto.

Si se selecciona como unidades milímetros, el tamaño del texto no variará al modificar el nivel de zoom en la vista ni al modificar las escalas de impresión, siempre se verá del tamaño indicado. Si se escoge metros, el tamaño del texto variará en función del nivel de zoom en la vista y la escala de impresión en las salidas gráficas.

El del modelo de texto: si se ha activado la opción de Formato, Modelo de texto, inserta los textos con el tamaño definido en el modelo de texto seleccionado.

Definido interactivamente:  el tamaño del texto se define gráficamente al insertarlo en la vista.

Modificar: permite modificar el contenido de un texto previamente insertado. Al seleccionar el texto a cambiar se abre la ventana Modificar texto. Basta con cambiar el texto y pulsar Aceptar:

Mover: permite desplazar un texto. El usuario a de señalar un punto de referencia y su nueva posición que se tomarán como base para el desplazamiento.

Mover en horizontal: permite desplazar un texto siguiendo la dirección del ángulo de insercción del mismo.

Mover en vertical: permite desplazar un texto perpendicularmente a la dirección del ángulo de insercción del mismo.

Girar: permite girar un texto. El usuario ha de señalar un punto y dirección de referencia a partir de los que se aplicará el giro.  El valor del ángulo a girar se puede señalar gráficamente o introducir su valore exacto desde teclado.

Alinear: permite girar un texto alineándolo con otro elemento gráfico señalado por el usuario.

Cambiar tamaño: permite modificar el tamaño de un texto, gráficamente o introduciendo el valor exacto desde teclado.

Copiar: permite copiar un texto. Al señalar el texto a copiar se abre la ventana Modificar texto. En ella aparece el contenido del texto seleccionado, el usuario puede modificarlo si es preciso. Al pulsar Aceptar el texto se insertará en la posición señalada, manteniendo el formato del texto original.

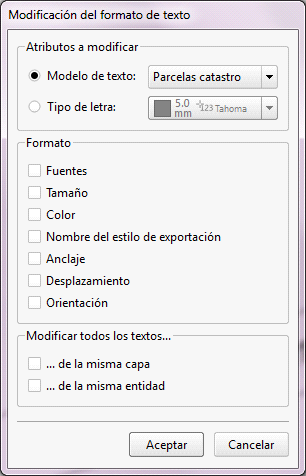

Modificar formato: permite modificar cualquier parámetro del texto seleccionado. Al señalar el texto a modificar se abre la ventana Modificación del formato de texto:

Si el texto no tiene un modelo asignado o desea asignar un modelo de texto diferente, active el indicador Modelo de texto y seleccione el que sea de interés de la lista desplegable.

Si desea modificar la apariencia del texto modificando directamente las características definidas para el mismo (independientemente de que tenga o no un modelo de texto definido) active el indicador Tipo de letra y mediante el control de texto seleccione o modifique las características necesarias.

Si desea que los cambios especificados se hagan efectivos para todos los textos situados en la misma capa o bien situados en la misma entidad que el texto que seleccionó, active la opción pertinente en el apartado Modificar todos los textos.

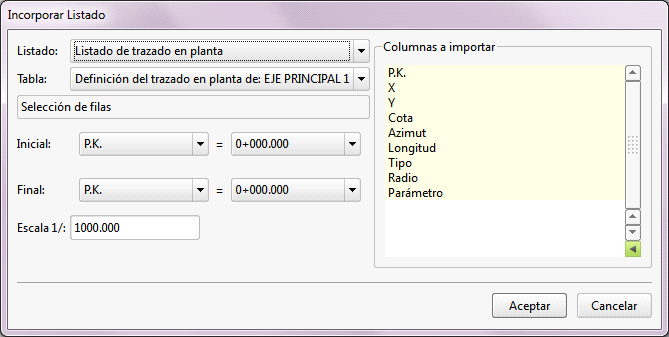

Insertar listado: permite insertar todo o parte de un listado en la vista 2D. Al activar la herramienta se abre la ventana Incorporar listado:

Listado: Lista desplegable que contiene todos los listados que existen en el archivo actual.

Tabla: Lista desplegable que contiene las diferentes tablas que pueda contener el listado antes seleccionado.

Selección de filas: Listas que permiten seleccionar un conjunto de filas de una determinada tabla, seleccionando la fila Inicial y Final. La primera lista desplegable permite seleccionar qué dato del listado se va a utilizar para seleccionar las filas y la segunda lista permite seleccionar un valor de ese dato para el inicio o el fin.

Escala 1: Indica la escala a la que se imprimirá el plano, el listado adoptará un tamaño según la escala que se indique.

Columnas a importar: Selección de las columnas del listado que se incluirán en el listado. Las casillas marcadas corresponden a las que se han seleccionado.
