Nueva herramienta que nos permite generar una superficie mínima que contiene un determinado punto y sus límites están formados por el dibujo visible a su alrededor.



Esta herramienta es accesible desde el menú de Dibujo > Entidades > Superficie topológica.

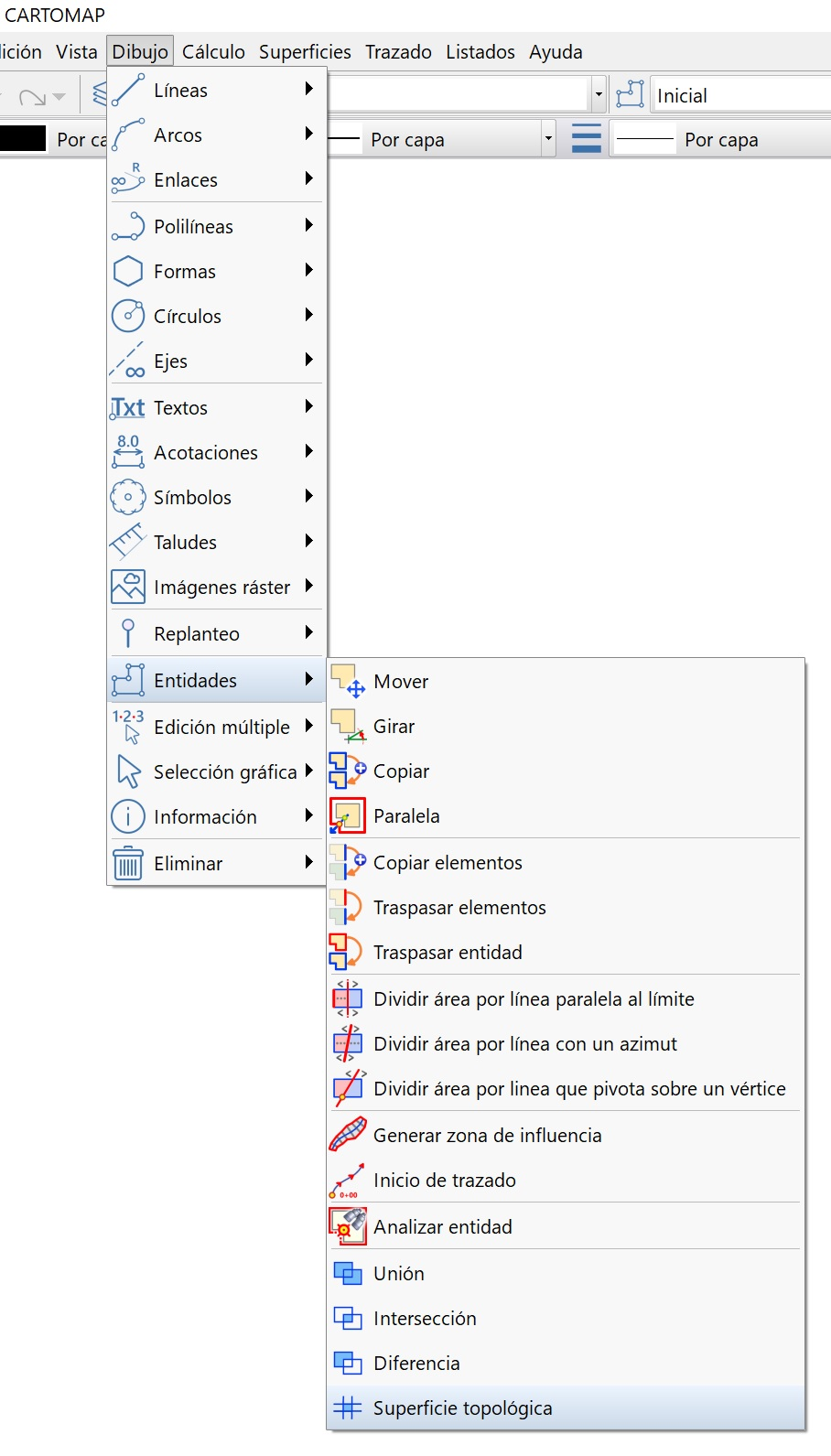

Nueva herramienta de Dibujo > Entidades > Superficie topológica

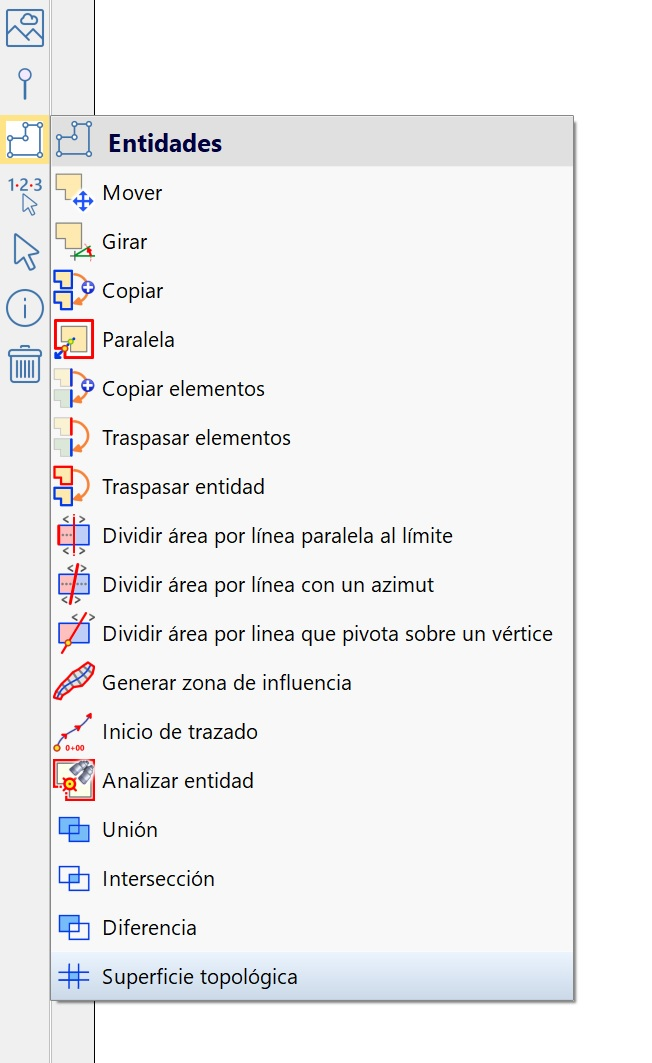

Nueva herramienta Entidades > Superficie topológica, desde la barra de CAD



Al ejecutar esta herramienta se puede indicar el criterio para generar las polilíneas en los puntos que se seleccionen después:

•Poner las polilíneas generadas en la entidad actual. Podrá ir generando nuevas entidades según las necesite.

•Cada polilínea en una nueva entidad: Indicando el prefijo, el valor inicial e incremento de su numeración y el sufijo.

Una vez introducidos los valores deseados debe seleccionar Aceptar y se pedirá un punto del que se generará la superficie topológica que lo rodea y se guardará según el criterio indicado. La operación se repite para crear nuevas superficies, hasta que se cancele.

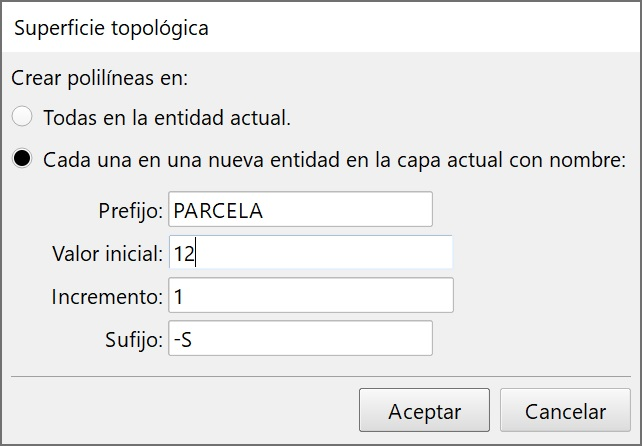

Criterios para generar polillíneas de superficies topológicas

Este sería un ejemplo del proceso para generar 2 superficies resultantes de la intersección de una afectación sobre un parcelario existente.

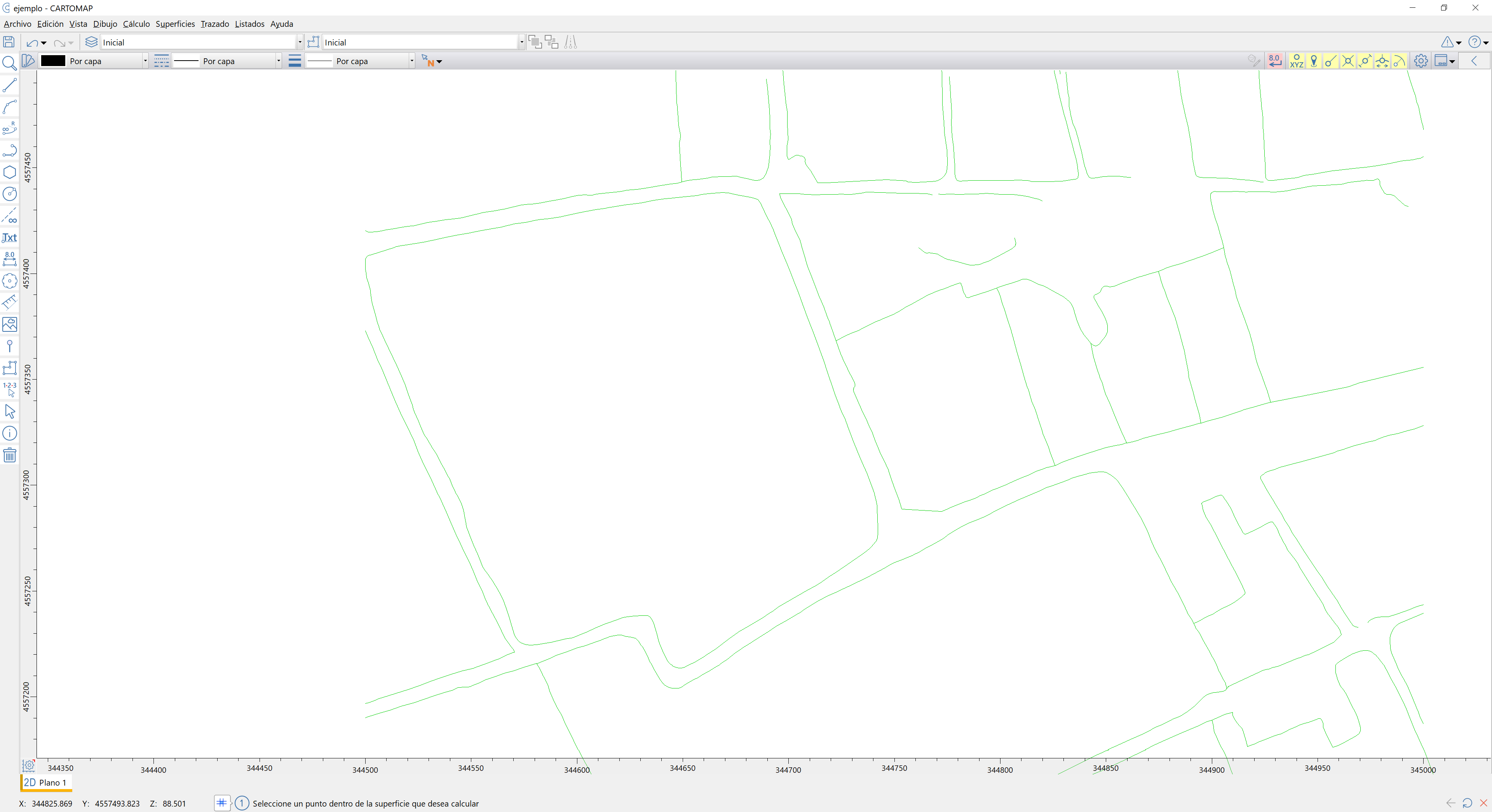

Datos iniciales con una serie de zonas delimitadas

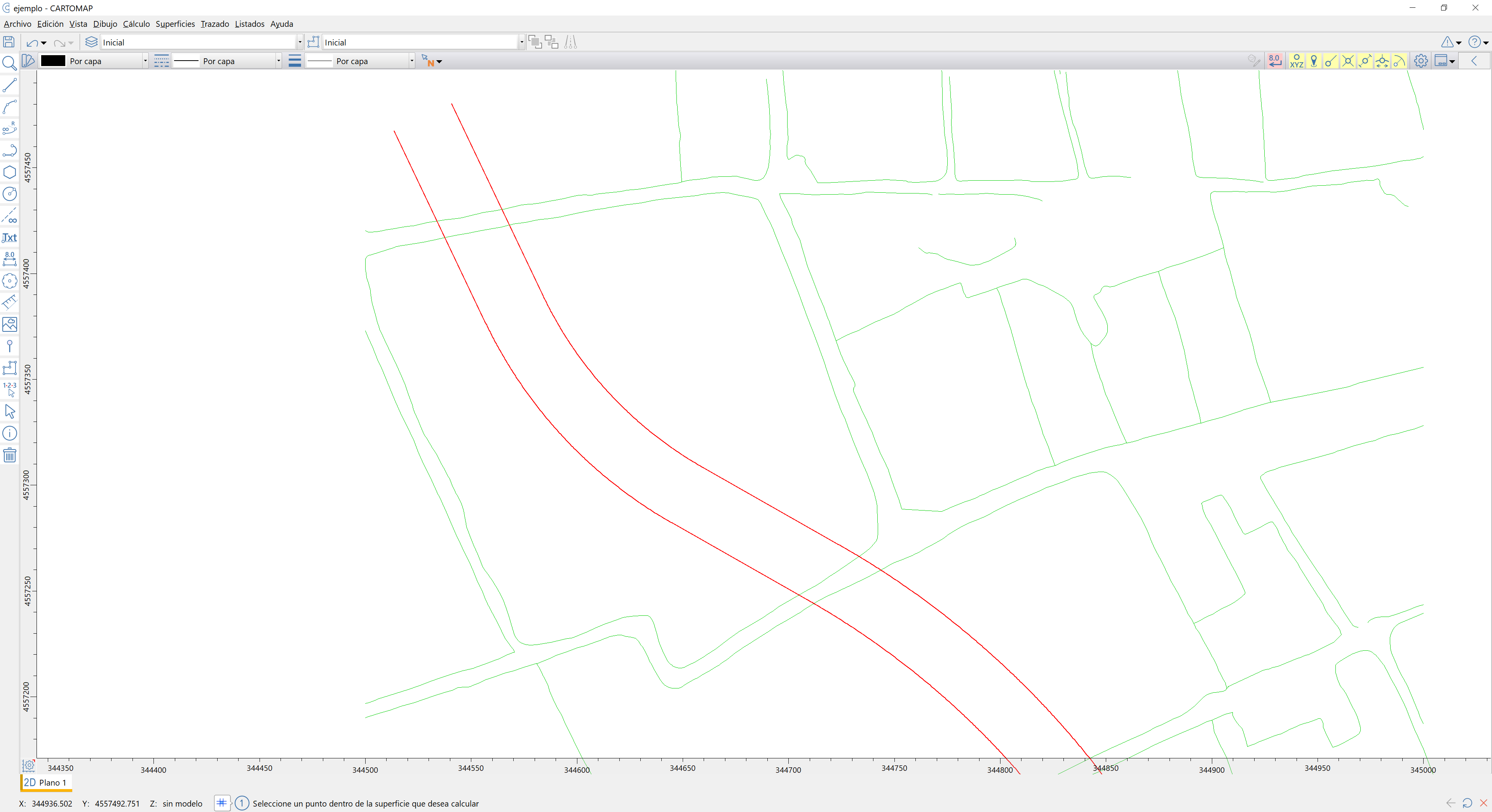

Establecimiento de nuevos elementos de cartografía que cruzan los datos iniciales

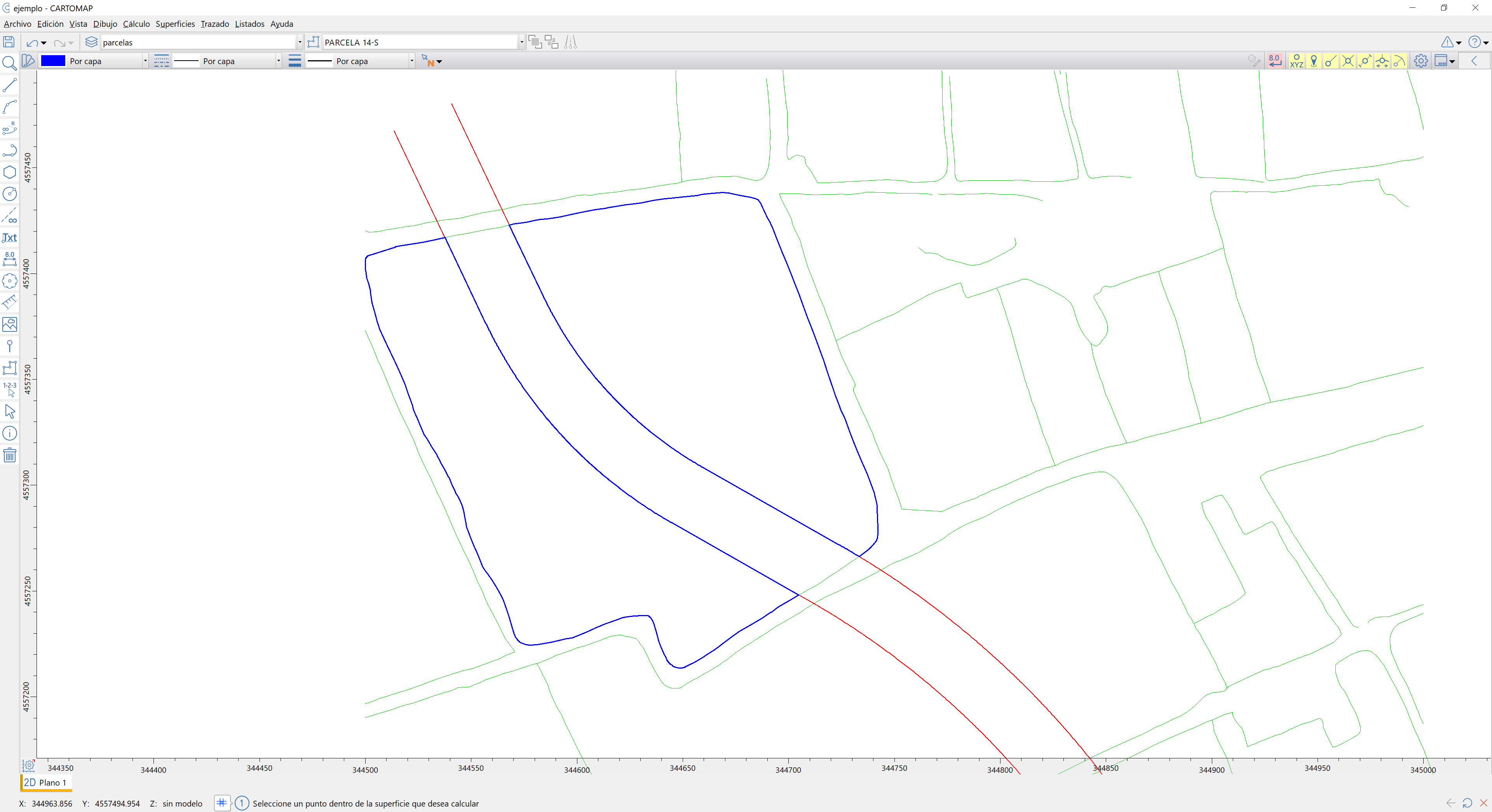

2 superficies topológicas (en azul) creadas a los lados de los elementos que cruzaban (en rojo) las zonas iniciales (en verde)
