En este apartado encontrará la información relativa a las diferentes herramientas de Dibujo (o CAD, de Computer Aided Design) que le permitirán desarrollar su proyecto.
Cuando en estas herramientas de dibujo hablemos de puntos, será equivalente a hablar de posiciones XYZ (o NEZ) en las vistas 2D/3D o posiciones DZ (distancia y cota) en las vistas de perfiles. Esos puntos correesponderán a coordenadas libres, puntos del levantamiento, extremos de otros elementos gráficos, intersecciones, etc.
Según el tipo de vista activo algunas herramientas pueden estar inactivas o por estar sobre una entidad o una capa no visible o una capa bloqueada.

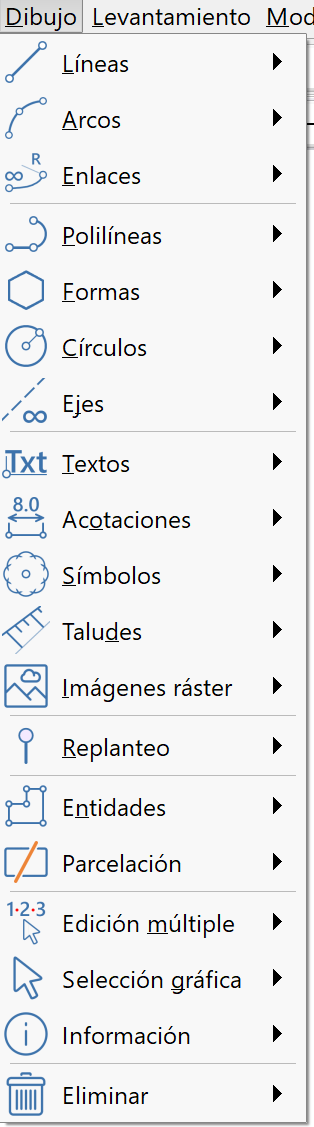

Menú de Dibujo
Otros temas que conviene conocer
•Barra de información, navegación y seguimiento del dibujo. •Zoom: Cambiar la zona visible en la vista actual. Según el tipo de vista las opciones de zoom pueden ser algo distintas. oZoom en la vista 2D •Capturas: Como capturar corordenadas para el dibujo. |
•Capas •Entidades •Tipos de elementos gráficosDibujo |
