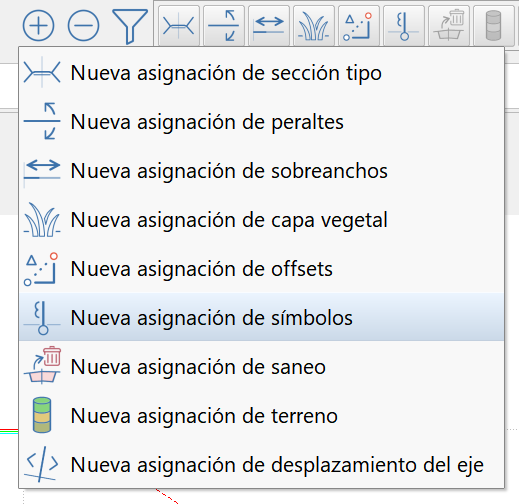

Una vez creados los tramos de tipo símbolo se podrán asignar a lo largo de un eje mediante el editor de asignaciones (Trazado > Edición de asignaciones) y creando nuevas asignaciones de símbolos.

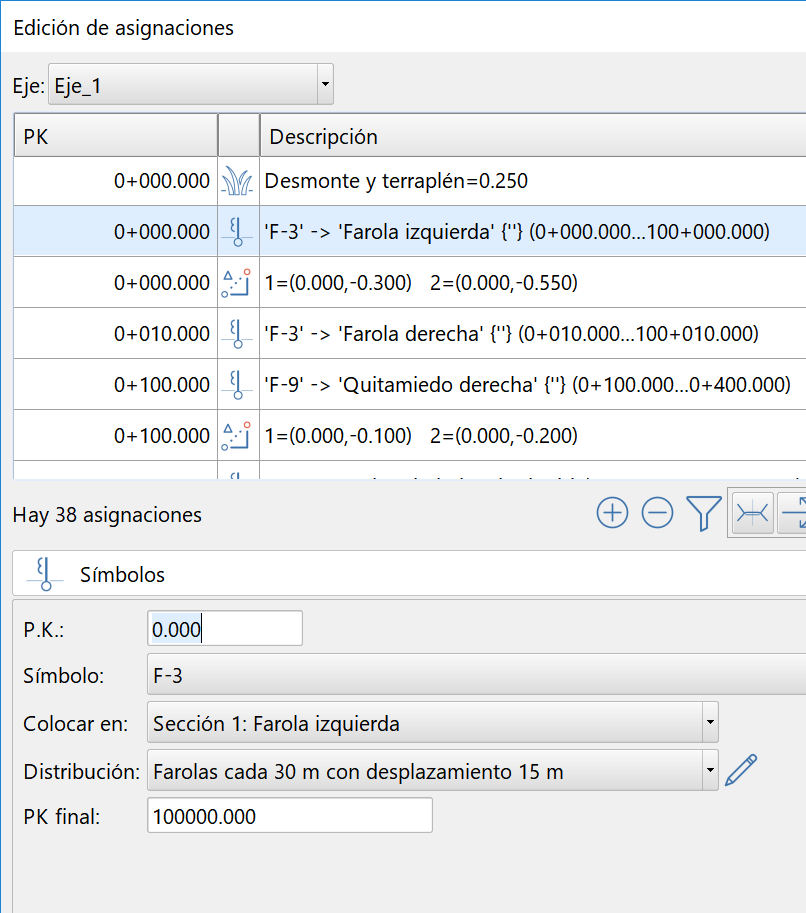

Esta asignación permite seleccionar el símbolo que se utilizará, en que sección y tramo de símbolo definido en esa sección se ubicará, la distribución a lo largo del eje y entre que PK inicial y final se generará. Se pueden crear tantas asignaciones de símbolos como sea preciso. El dibujo de los símbolos se entiende que está hecho a la derecha del eje, automáticamente se representará su imagen especular si está a la izquierda del eje.

Visualización de los símbolos multidimensionales en planta, perfiles y 3D

Se pueden visualizar los símbolos asignados a lo largo de un eje en las diversas vistas. Para ello lo primero que se requiere es que sean símbolos multidimensionales; es decir, que esté definida su representación en planta, en perfiles y en 3D, si se quiere su visualización en dichas vistas.

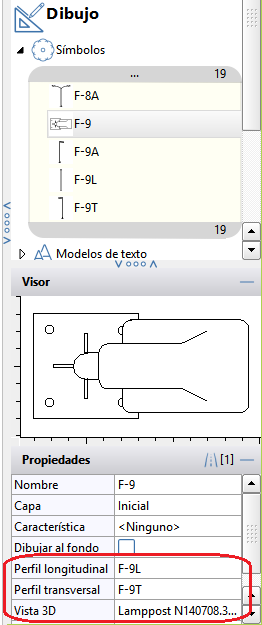

Para ello se deben de definir los diferentes símbolos, que corresponden a la representación en planta, perfiles y 3D, en el apartado propiedades del símbolo. De esta forma, dependiendo de la vista, se mostrará el símbolo asignado para esa vista.

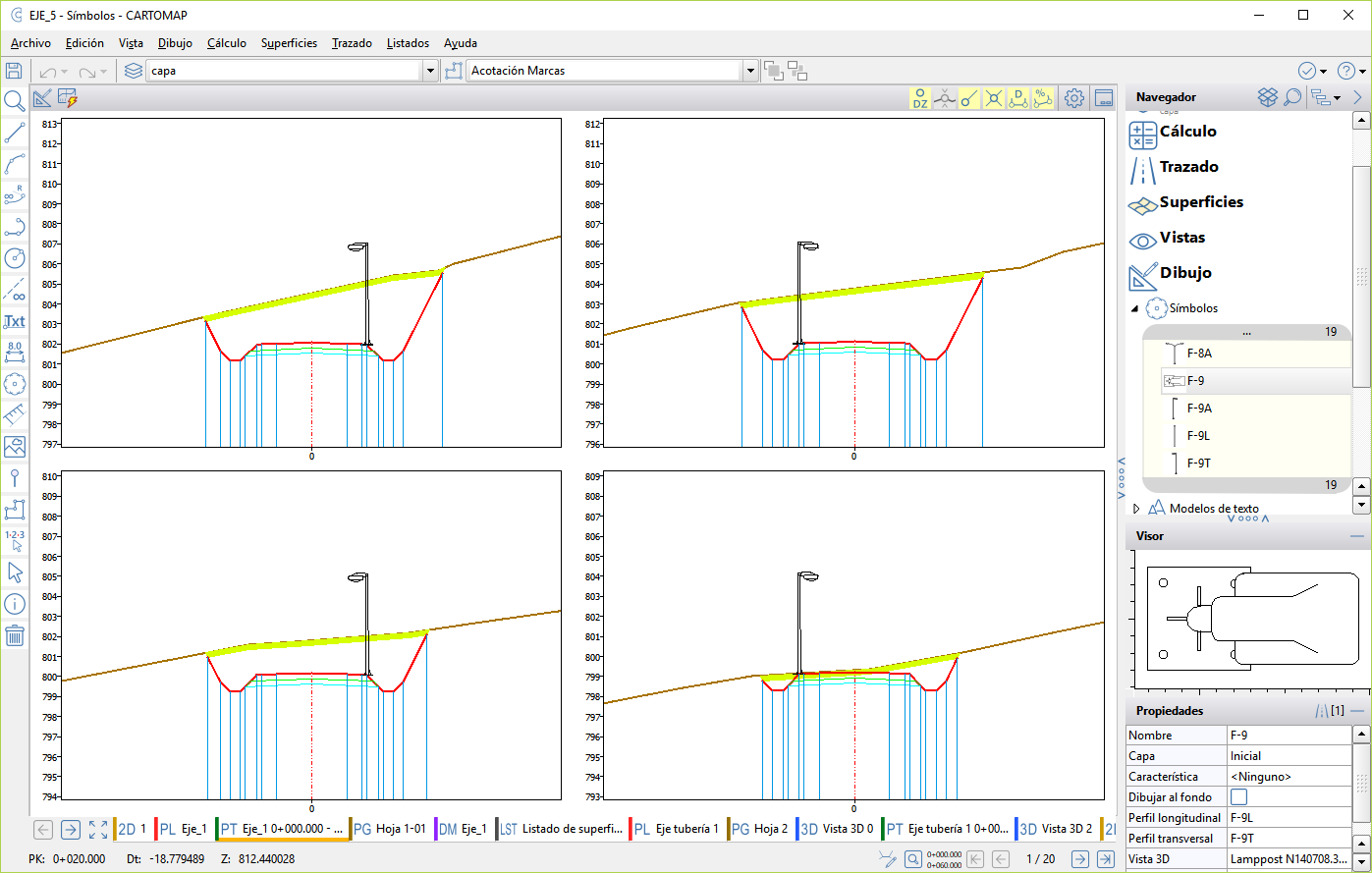

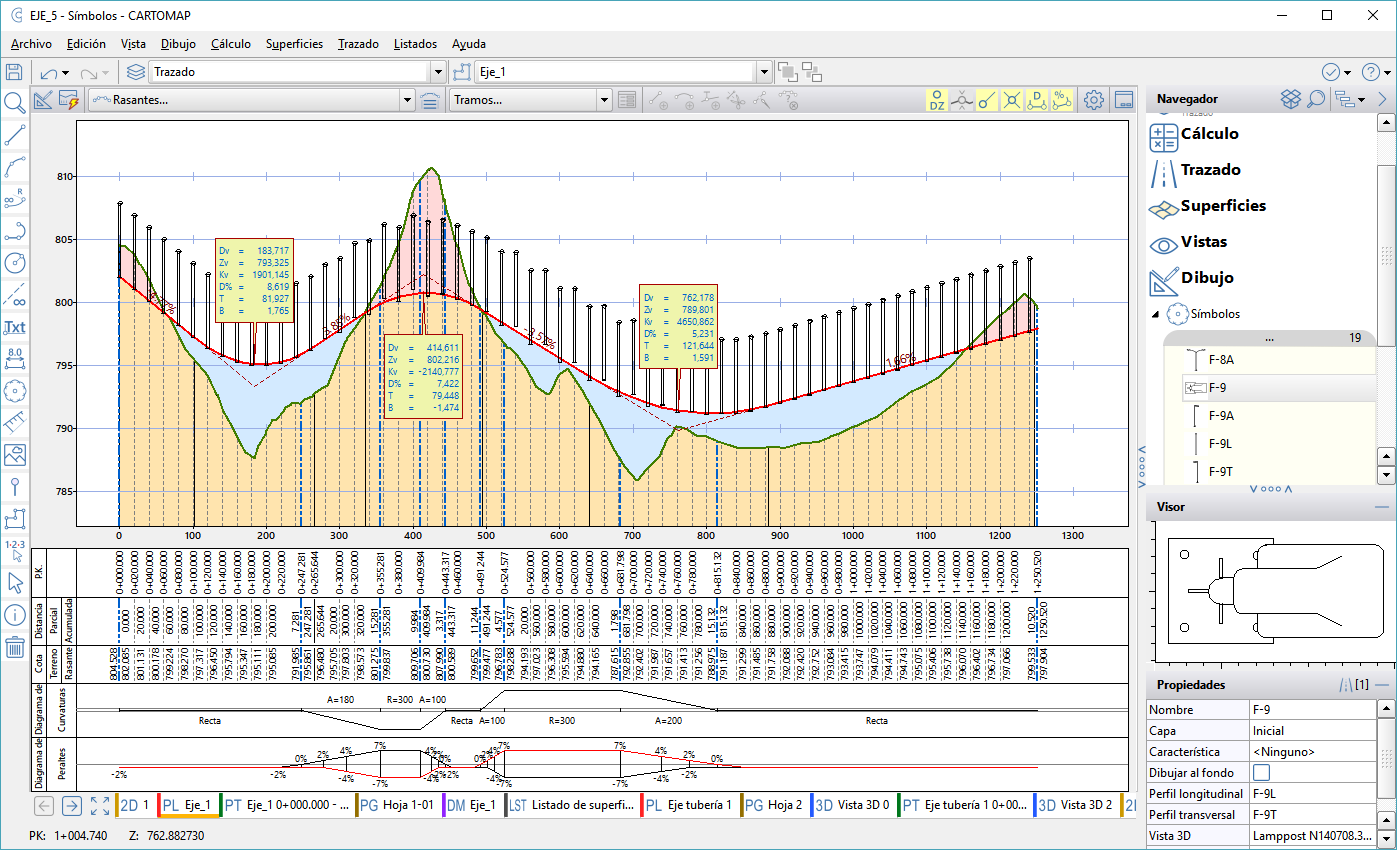

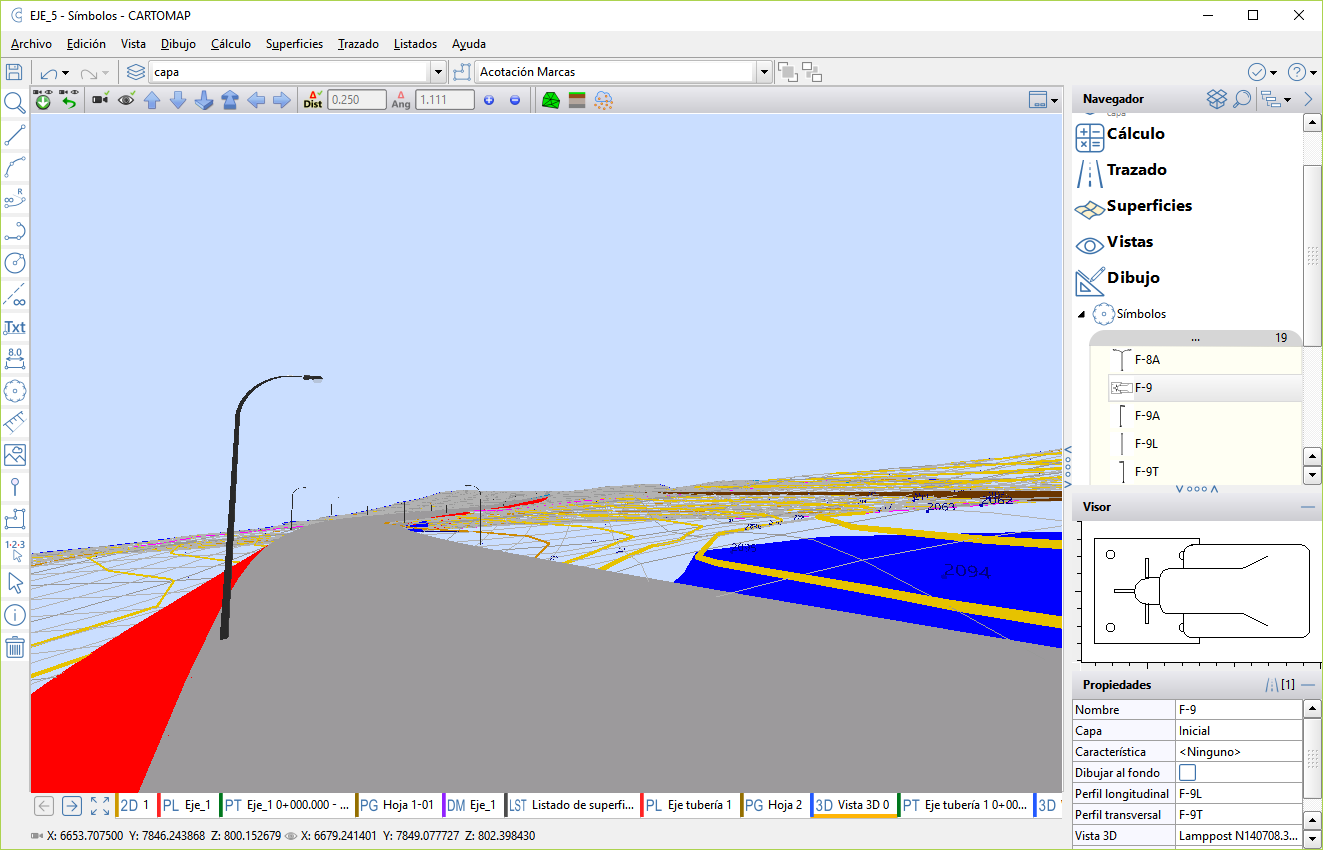

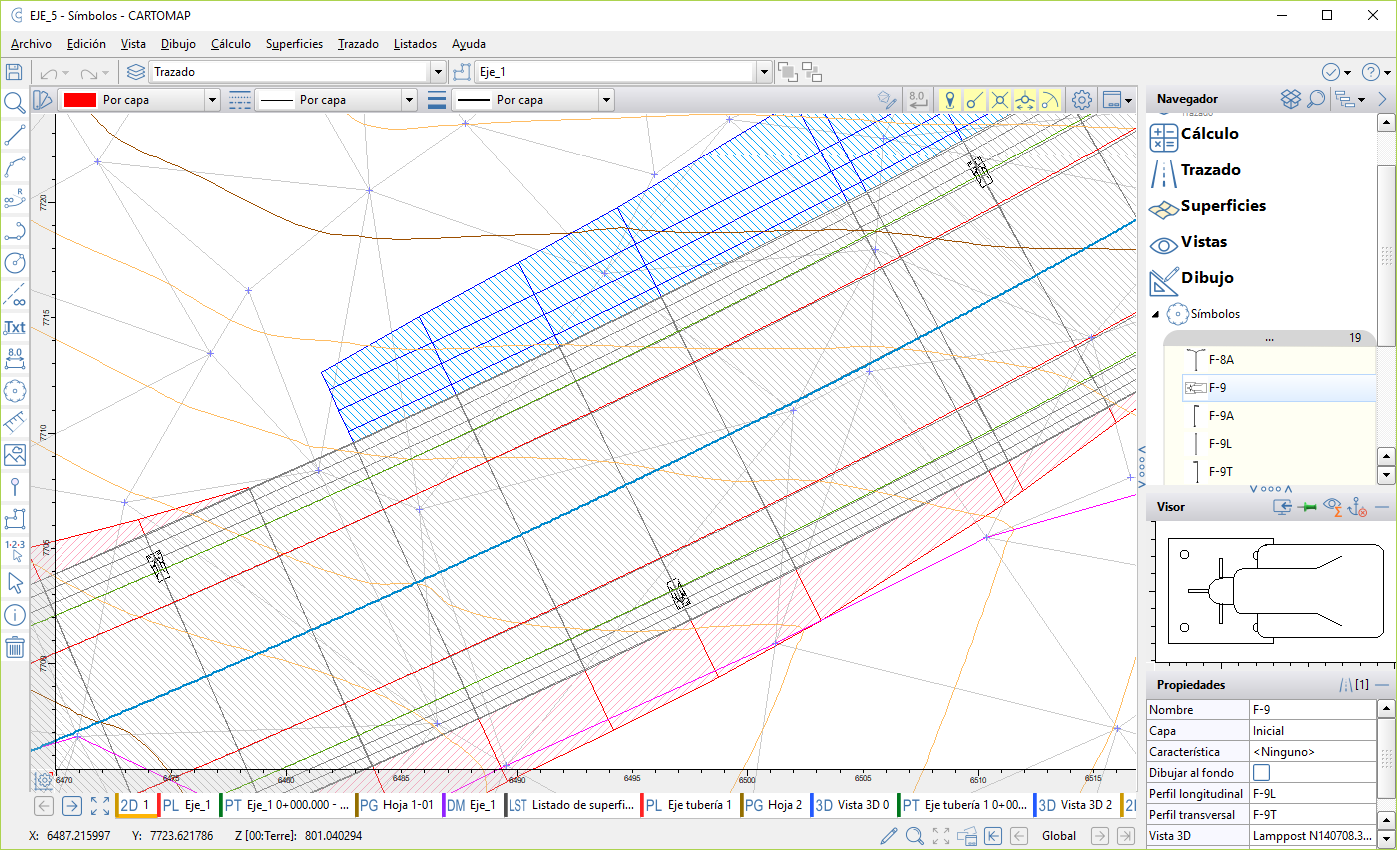

En este caso vemos diversas vistas mostrando unas farolas que se han creado con un símbolo multidimensional que tiene asignado un símbolo específico para su representación en cada tipo de vista.

Importante: Los símbolos en perfiles se muestran en escala isométrica, sin distorsión, manteniendo su proporción en el eje de distancias, para evitar efectos indeseados.
