El editor de asignaciones permite modificar diversos parámetros del diseño de una obra a lo largo de un eje. Se pueden asignar diversas secciones tipo con una transición lineal, opcional, entre ellas. Se pueden asignar cambios en la geometría con peraltes y sobreanchos generados automáticamente, según su curvatura, y manualmente. Se pueden asignar diferentes espesores de la capa vegetal. Se pueden asignar saneos, para mejorar el terreno existente antes de la implantación de la obra. Se pueden asignar tipos de terreno o interaccionar con modelos geotécnicos. Se pueden asignar características de tráfico (velocidad...) para ajustar la normativa aplicable.

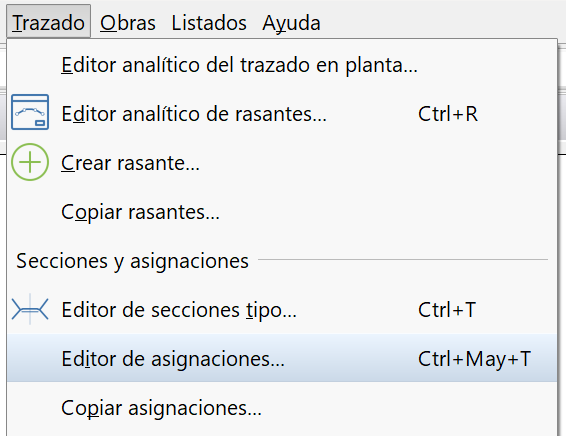

Se accede desde el menú de Trazado > Editor de asignaciones... o mediante el acceso rápido Ctrl+May+T

Menú de acceso

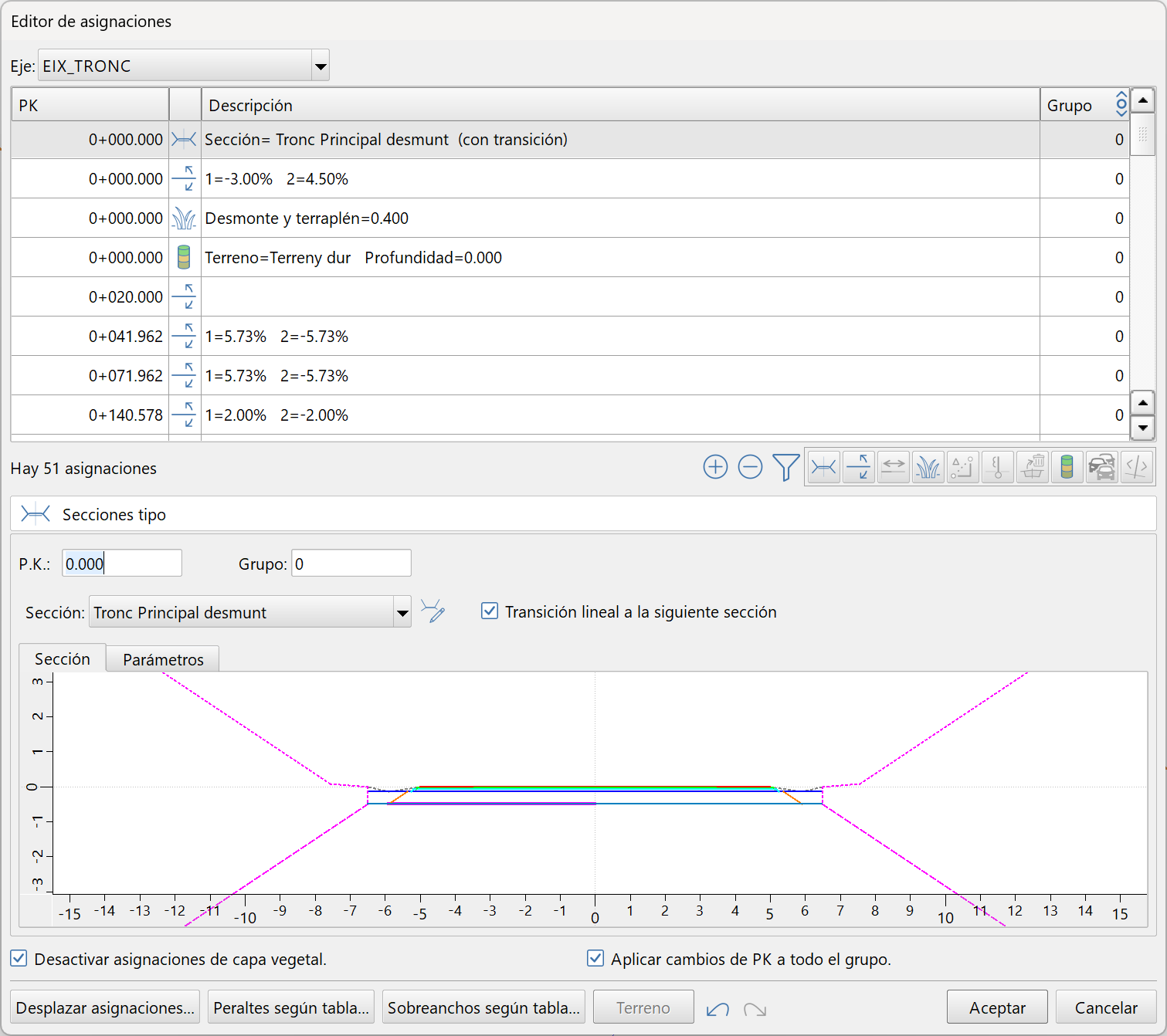

Editor de asignaciones

Tabla de asignaciones

En la mitad superior de la pantalla se puede seleccionar el Eje, cuyas asignaciones se mostrarán en la tabla, la tabla con todas las asignaciones y diversas opciones bajo la tabla.

Editor de la asignación seleccionada

En la mitad inferior de la pantalla se puede editar la asignación seleccionada o recién añadida.
