Permiten definir tuberías con diferentes anclajes y un diámetro y espesor determinados.

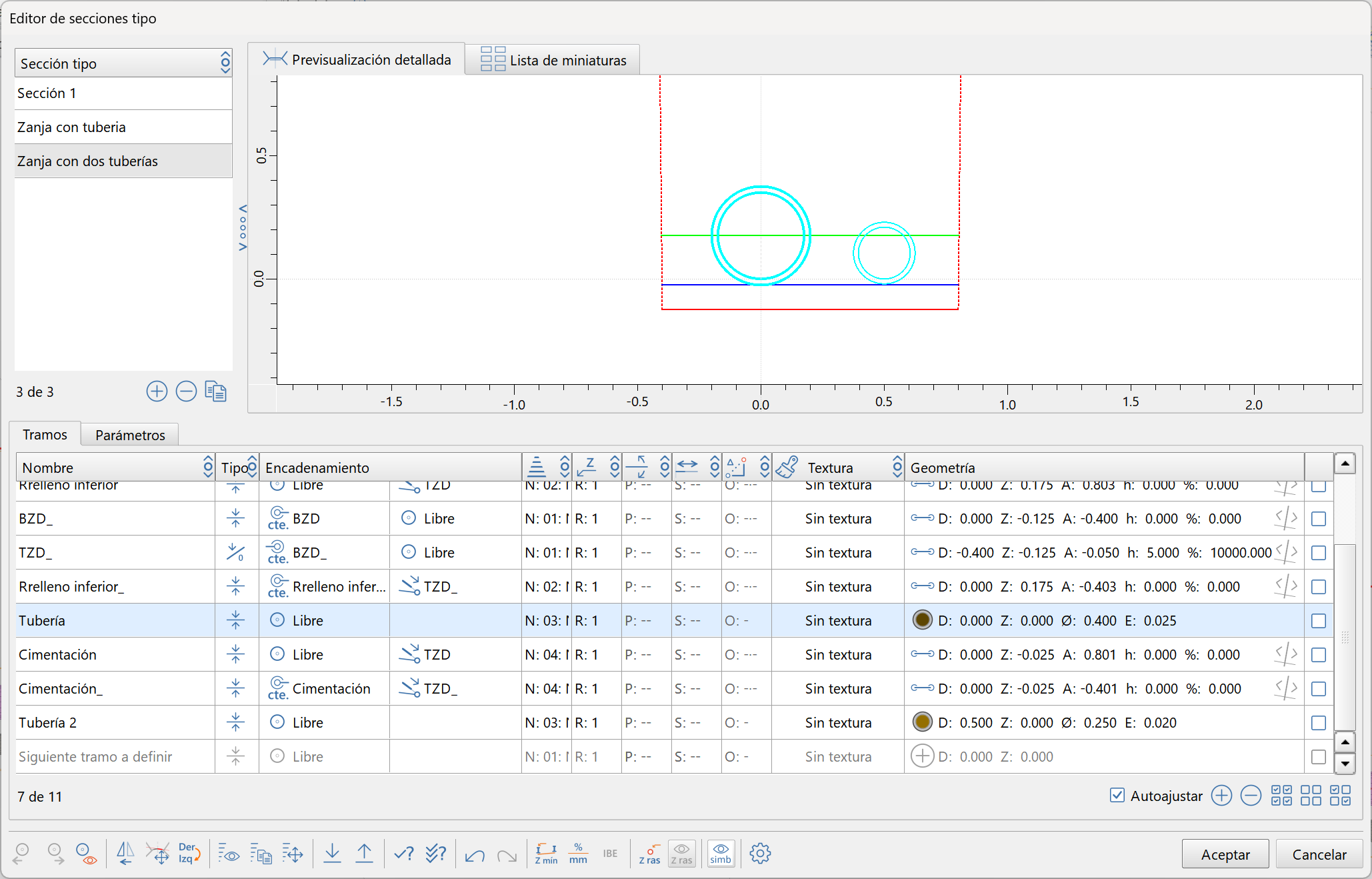

Sección tipo para una zanja con una tubería y los paquetes de cimentación y relleno inicial

Cómo definir un tramo de sección de tipo tubería

Seleccione la opción de añadir nuevo tramo de tipo tubería.

Aparecerá la pantalla para la definición de la geometría de la tubería. Defina el tipo de contenido, el tipo de anclaje, sus coordenadas o su encadenamiento y su diámetro y espesor.

Es conveniente que las tuberías se definan en un nivel distinto al de otros tramos para no mezclar geometrías y facilitar su presentación.

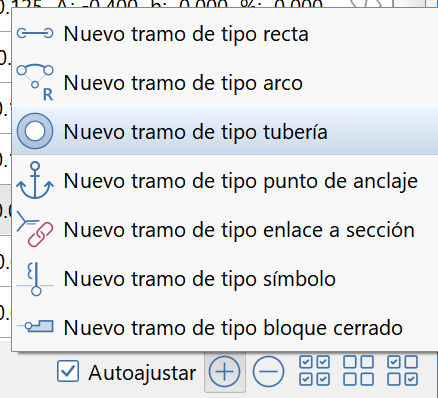

Menú de la opción de añadir tramos en la sección tipo

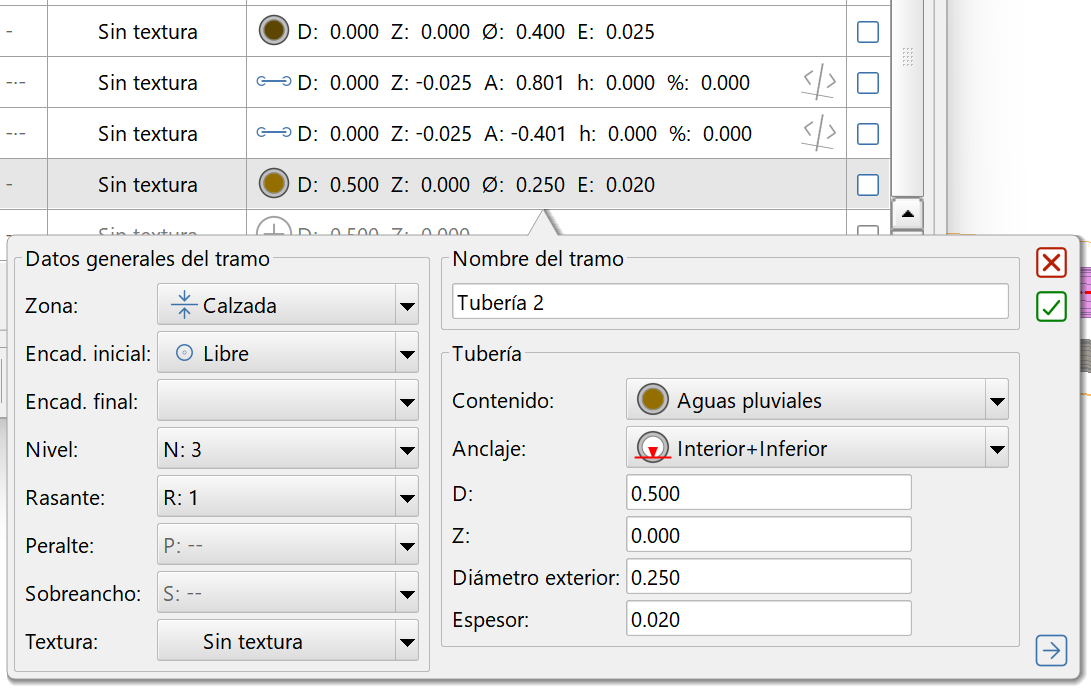

Pantalla de definición y edición de la geometría de la tubería

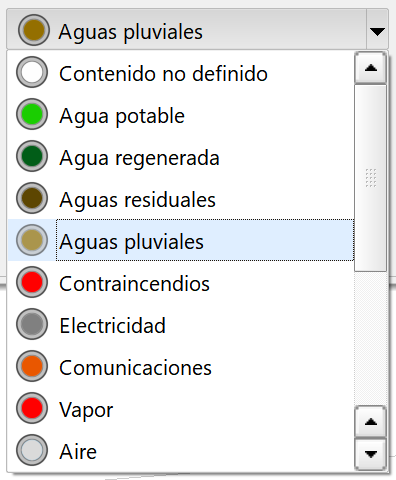

Opciones de contenidos disponibles

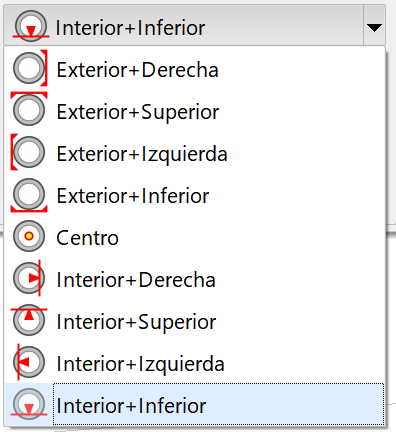

Opciones de anclaje de tuberías disponibles

Importante: Esta funcionalidad solo está disponible para usuarios de CARTOMAP ILIMITADO módulo 1+2+3 con servicio de mantenimiento vigente.
