El editor de secciones tipo permite definir la geometría que se utilizará en las entidades de trazado del proyecto. Cada sección tipo está compuesta por una serie de tramos de diverso tipo (rectos, curvos, circulares...) con una geometría que puede variar a lo largo del eje en función de peraltes, sobreanchos, proyecciones sobre otros tramos o entidades, etc.

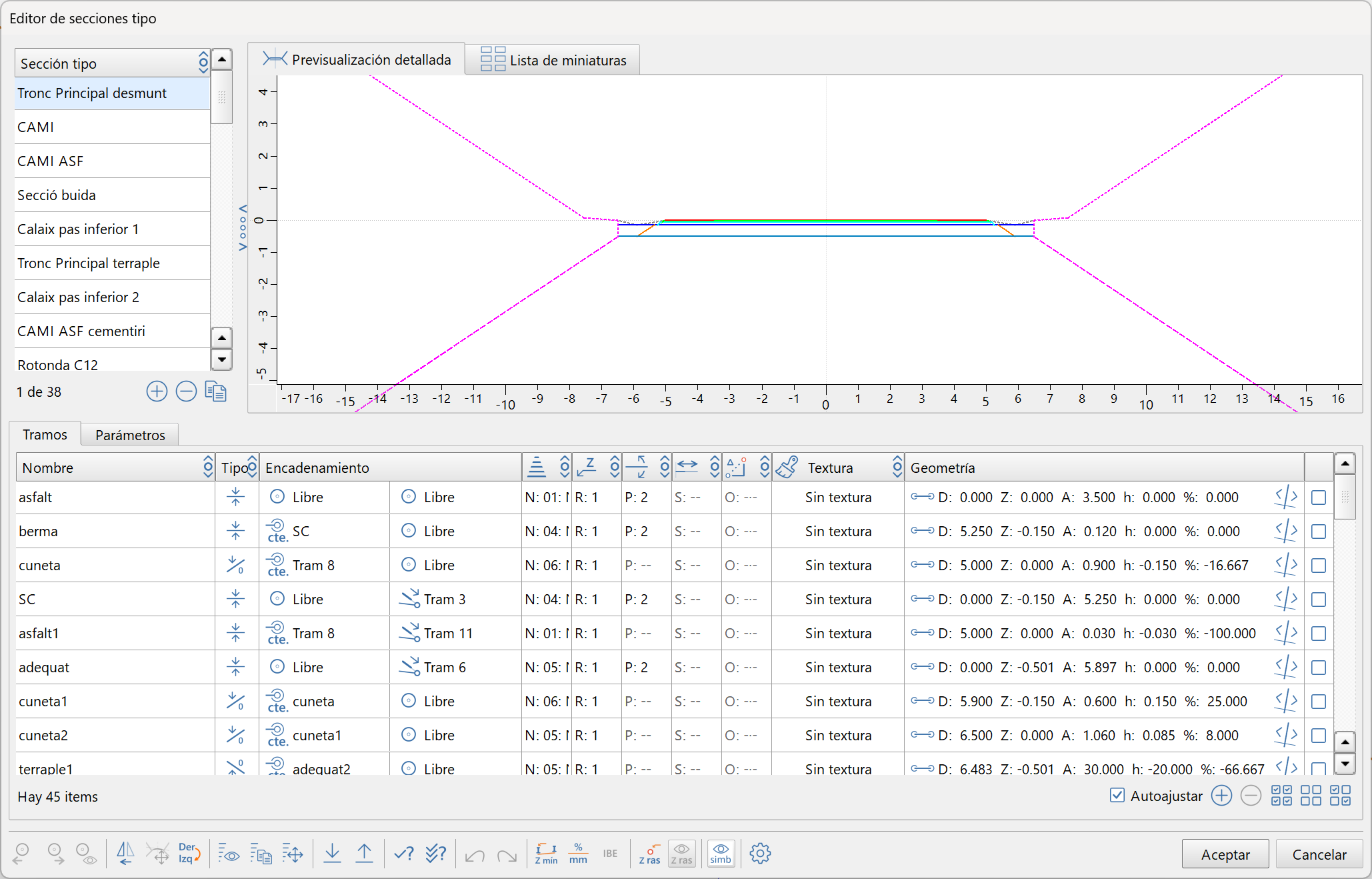

Editor de secciones tipo
Ocupa la mitad superior de la pantalla y dispone de:
•Lista de secciones que permite Añadir, Eliminar y Copiar cualquiera de ellas.
•Zona de previsualización con dos pestañas: Una para la Previsualización detallada de la sección seleccionada y otra para la Lista de miniaturas que facilita la selección de secciones viéndolas gráficamente. Al hacer un doble clic sobre una miniatura se pasa a la vista detallada de la misma.

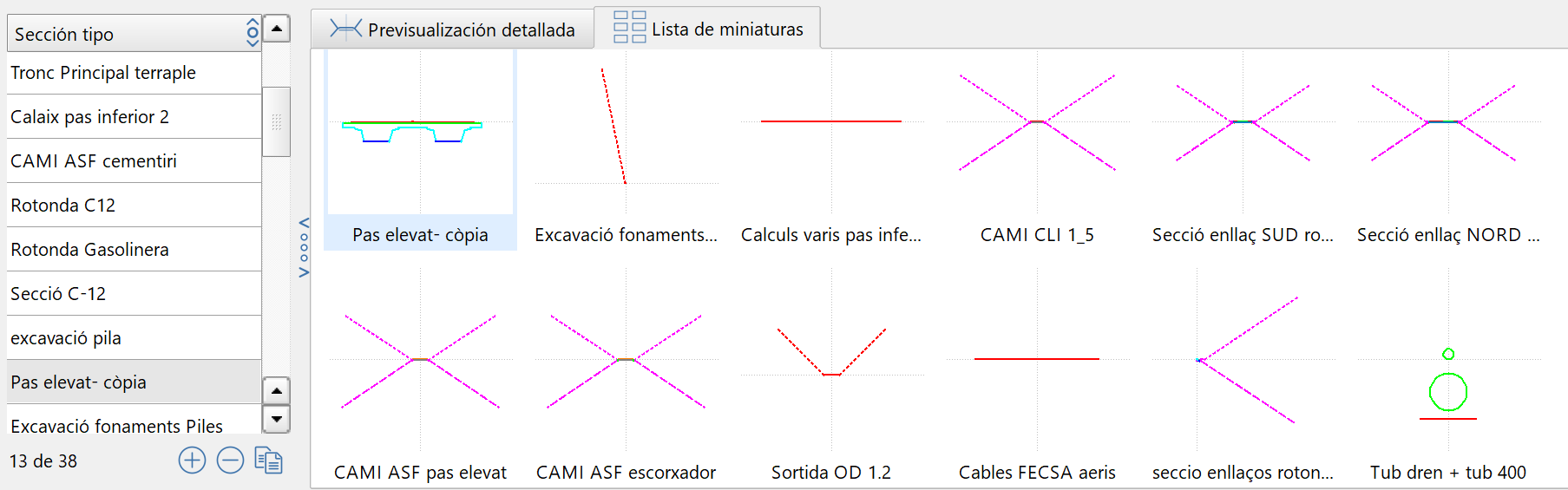

Lista de miniaturas en el editor de secciones
Ocupa la mitad inferior de la pantalla y muestra dos pestañas:
En la parte inferior izquierda del editor de secciones se encuentran diversos botones que dan acceso a diversas funciones.
Opciones disponibles en el editor de secciones
