Sobre dos tramos de diferente rasante y con este final, modifica la pendiente y anchura del que termine a menor cota para hacerlo finalizar junto al otro que terminará con la pendiente y anchura definida. En ambos tramos se ha de seleccionar como final la opción Cota máxima y elegir el otro tramo.

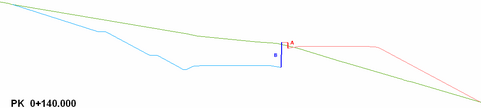

En la siguiente imagen los tramos rojos están ligados a la Rasante 1 y los azules a la Rasante 2 (caso, por ejemplo, de una autovía con dos calzadas pero con único eje), el tramo A tiene su extremo final ligado a B mediante la opción Cota máxima y viceversa. Así, cuando la cota de la Rasante 1 es mayor que la de la Rasante 2 (PK 140.000), el tramo B modifica su pendiente y longitud hasta alcanzar la cota del el extremo final de A y, a la inversa (PK 704.449), cuando la Rasante 2 tiene una cota mayor que la Rasante 1 el tramo A modifica su pendiente y longitud hasta alcanzar la cota del extremo final de B.

Explicación de la cota máxima
