Anterior| Referencia > Cálculo > Siguiente Vaciar modelo afectado por la obra |

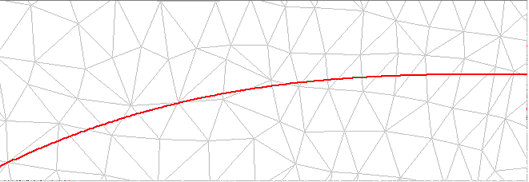

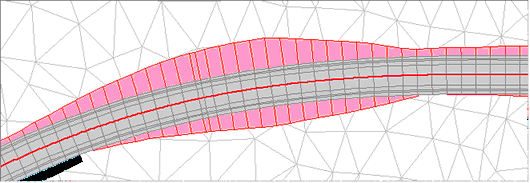

Esta opción que permite vaciar de triángulos la zona del MDT solapada con los QUADs de la entidad seleccionada, lo que facilita considerablemente la elaboración de vistas 3D ya que evita tener que hacer este proceso de forma manual.
La opción se activa desde el menú Cálculo-Vaciar modelo afectado por la obra, al hacerlo, se abre la ventana Vaciar modelo dentro de la obra:
En ella aparecen dos listas de selección:
Vaciar el modelo de malla de triángulos: Permite seleccionar el MDT cuyos triángulos se van a extraer.
Según la obra proyectada en el eje: Permite seleccionar la entidad que contiene la definición del eje.

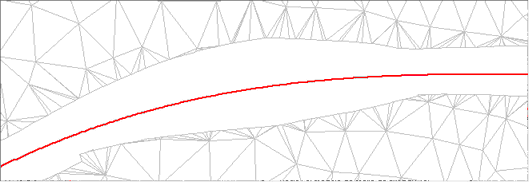

Después de seleccionar el MDT y la entidad, al pulsar Aceptar, los triángulos que coinciden con los QUADs de la entidad, quedarán ocultos
