Anterior| Referencia > Captura de datos > Funciones específicas > Siguiente Medición de fachadas |
Captura de datos-Funciones específicas-Medición de fachadas: esta opción permite realizar el levantamiento de la fachada de un edificio abatiéndolo automáticamente sobre la vista 2D.
Los pasos a seguir para realizar el levantamiento de una fachada, son los siguientes:
1.Definir la posición de la estación total mediante la creación o selección de la estación y estacionamiento oportunos.

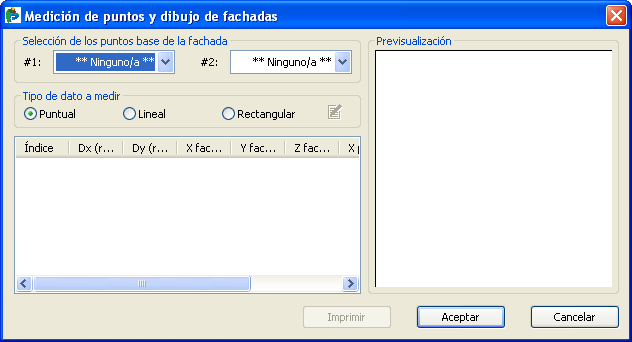

2.Activar el menú Captura de datos Funciones específicas Medición Medición de fachadas. Se abrirá la ventana Medición de puntos y dibujo de fachadas:

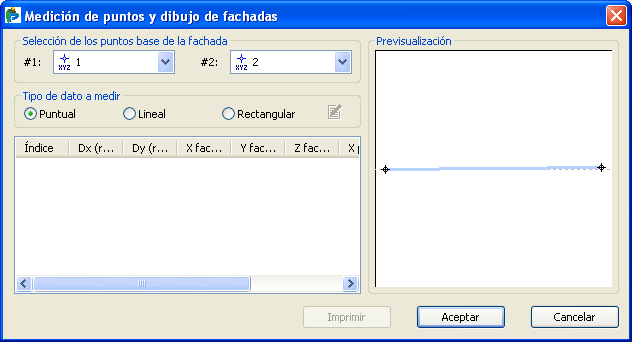

3.Mediante las listas de selección del campo Selección de los puntos base de la fachada (#1 y #2) seleccionar los puntos que definen la línea base de la fachada a levantar. Esta línea base es la que utilizará CARTOMAP para abatir la fachada sobre la vista 2D. Los puntos que definen esta línea base han de ser medidos en sentido horario respecto la posición de la estación total, es decir, de izquierda a derecha.
|
Si los puntos que definen la línea base de la fachada no existen en el archivo, se pueden medir en este momento, visándolos y pulsando la tecla Medir ángulos y distancias |
4.El siguiente paso será medir los elementos que forman la fachada. Según sea el elemento a medir, se seleccionará la opción adecuada, Puntual, Lineal o Rectangular, en el campo Tipo de dato a medir.
Todo elemento Lineal o Rectangular empieza por un elemento Puntual, es decir, si se quiere medir una línea entre 3 puntos, el primer punto de la línea se mide como un elemento Puntual, el resto como Lineal. |
|
El botón modificar, |
5.Para tomar un elemento lineal, definido por 3 puntos, por ejemplo 3, 4 y 5. Se marca como Tipo de dato a medir la opción Puntual. Después de esto se pulsa el botón Medir ángulos y distancias
en la barra de toma de datos Estación total, o se pulsa Mayúsculas (Shift)+F10, se leeran los datos del punto visado en la fachada y éste se creará automáticamente.
6.Se repite de nuevo el proceso, pero esta vez se selecciona como Tipo de dato a medir la opción Lineal. Al crear en nuevo punto, 4, quedará unido mediante una línea al anterior, 3.

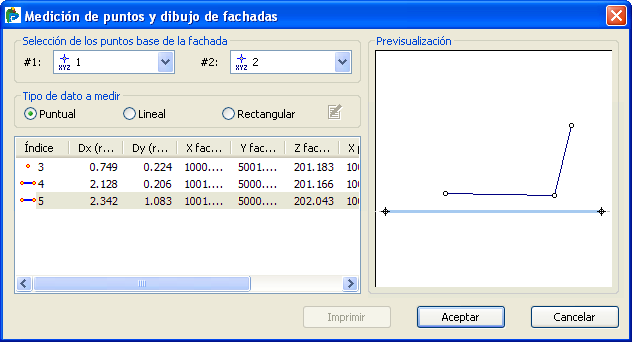

7.Repetir de nuevo el paso anterior, se creará el punto 5, que quedará unido con el anterior, 4, mediante una línea. Repetir el proceso las veces que sea necesario. El dibujo de la fachada se irá mostrando en la zona de previsualización:

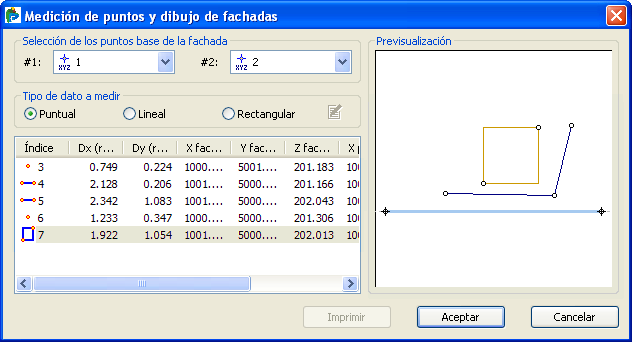

8.Para crear un elemento Rectangular (por ejemplo, una ventana) será preciso tomar dos puntos de una de sus diagonales. El primero se mide como un elemento Puntual y el segundo como un elemento Rectangular. En la imagen adjunta, los puntos 6 y 7:

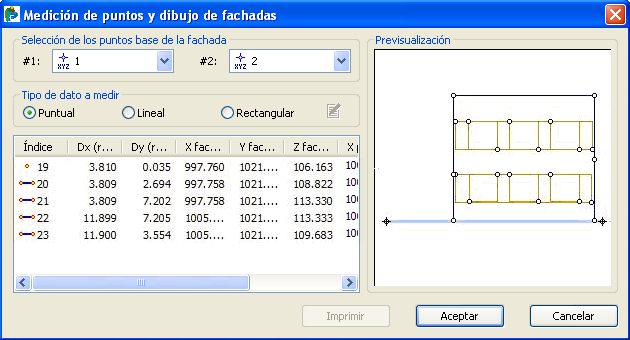

9.Una vez medidos todos los elementos que forman la fachada, pulsar el botón Aceptar.

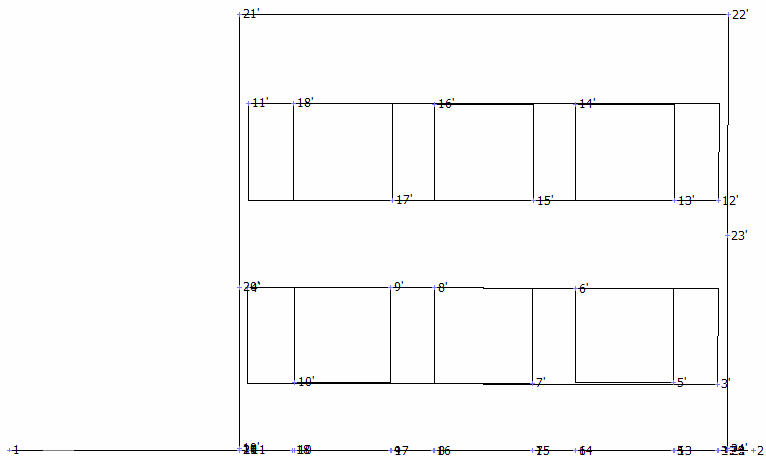

10.La ventana de Medición de puntos y dibujo de fachadas se cerrará y en la vista 2D de la ventana activa se mostrará el resultado de la medición de los elementos de la fachada
|
Cuando se mide un punto de la fachada se generan dos puntos, uno en su proyección 2D que reposará sobre la línea base y otro abatido respecto a la línea base definida. Se numeran con el mismo índice pero al punto abatido se le añade un apóstrofe (por ejemplo, 6 y 6). |
