Captura de datos-Funciones específicas-Medición de zona rectangular: Permite realizar el levantamiento de una zona de forma automática, ya sea por incrementos angulares o mediante una cuadrícula, siempre que la estación total con la que se esté trabajando sea robotizada y permita realizar lecturas sin prisma.

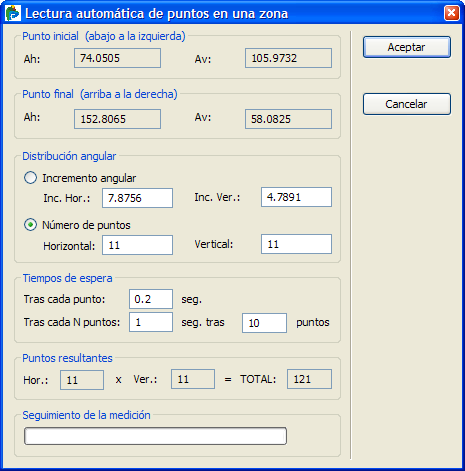

Al activar la orden se abre la ventana Lectura automática de puntos en una zona:
Los campos que aparecen en ella hacen referencia a lo siguiente:
Punto inicial (abajo a la izquierda):punto inicial de la zona a levantar
Punto final (arriba a la derecha):punto final de la zona a levantar
Distribución angular: Permite establecer el criterio a seguir para la toma de datos, las opciones son:
Incremento angular: Al activar esta opción, los puntos se tomarán cada vez que el anteojo se mueva los ángulos indicados en los campos adjuntos: Inc. Hor., incremento de ángulo horizontal, e Inc. Ver., incremento de ángulo vertical.
Número de puntos: Al activar esta opción, los puntos se tomarán de acuerdo con la cuadrícula indicada por el usuario en los campos Horizontal, número de filas, y Vertical, número de columnas de la cuadrícula.
Tiempos de espera: Campos en los que es usuario establece los tiempos de espera en la estación total para evitar que esta se bloquee:
Tras cada punto: Tiempo que la estación ha de dejar transcurrir entre cada toma de punto.
Tras cada N puntos: Tiempo de espera adicional que la estación total ha de dejar transcurrir tras la toma de los puntos indicados por el usuario.
Puntos resultantes: Campos en los que la aplicación informa al usuario de los puntos que se generarán, calculados en función de la configuración realizada. Si aparece un número demasiado elevado de puntos, el usuario podrá variar el criterio establecido para la toma de datos.
Seguimiento de la medición: Barra de información para comprobar el estado del proceso de toma de datos.
Los pasos a seguir para ejecutar la función son los siguientes:
1.Activar el menú Captura de datos-Funciones específicas-Medición de zona rectangular se abrirá la ventana Lectura automática de puntos en una zona.
2.Hacer una lectura del punto inicial, parte inferior izquierda de la zona a levantar. Los ángulos medidos aparecerán en el apartado Punto inicial (abajo a la izquierda).
3.Hacer una lectura del punto final, parte superior derecha de la zona a levantar Punto final (arriba a la derecha).
4.Indicar al sistema el criterio de toma de datos, ya sea por incrementos angulares o introduciendo el número de puntos a medir en horizontal y vertical.
5.Apretar el botón Aceptar. La estación comienza a tomar puntos. Cuando haya tomado todos los puntos requeridos se cerrará la ventana Lectura automática de puntos en una zona y se podrán ver los puntos en la vista 2D.
