Anterior| Referencia > Listados > Siguiente Superficies 3D |
La opción Listados-Superficies 3D permite generar un listado con las superficies detalladas (2D y 3D) de una entidad cerrada. En él aparece una relación pormenorizada de todos los triángulos encerrados por dicha entidad, número de triángulo, índice del los puntos de sus vértices y superficies 2D y 3D del mismo.

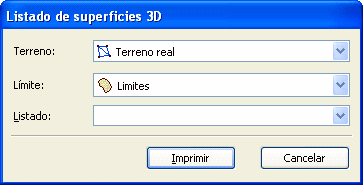

Al activar esta opción se abre la ventana Listado de superficies 3D:
En ella aparecen las siguientes listas de selección:
Terreno: lista de selección para escoger el MDT sobre el que se desean hacer las mediciones.
Limite: lista de selección para escoger la entidad a listar.
Listado: lista de selección para escoger el listado al que se añadirán los nuevos datos. Este campo es editable, si se deja en blanco se creará por defecto el listado Listado de superficie 3D.

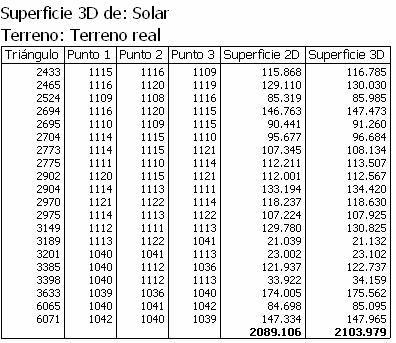

Después de seleccionar los datos oportunos en esta ventana, al pulsar Imprimir, se generará el listado de superficies, similar al siguiente:

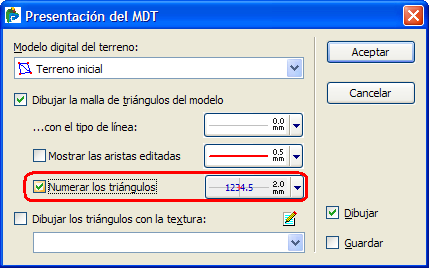

El número de identificación de cada triángulo se puede visualizar desde la ventana Presentación del MDT (menú Ver-Malla de triángulos), al activar la opción Numerar los triángulos:

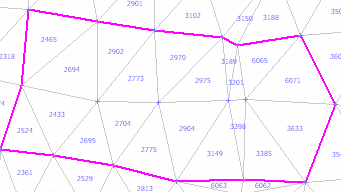

Con esto, al visualizar la malla de triángulos del MDT en cuestión aparecerá el número de identificación de cada triángulo:
