La resolución de los entronques se realiza partiendo de unos QUADs, incluso con peraltes y sobreanchos que se hubieran aplicado a lo largo del eje.

Definición de los ejes troncales en planta

Puede definir los ejes en planta, importarlos desde archivos, etc. siguiendo el proceso habitual.

Ajuste de las rasantes de los ejes troncales

Defina la rasante de cada eje debidamente ajustada para tener una cota que discurra con fluidez.

El perfil longitudinal dispone de nuevas herramientas para mostrar los ejes que cruzan un eje [Ver] y que facilitan el uso de una escala isotrópica, libre de distorsiones [Ver].

Perfil longitudinal con secciones de otros ejes en una vista isométrica, para facilitar el ajuste de las rasantes

Cálculo y visualización de los QUADs de los ejes troncales

Deberá asignar una sección tipo y calcular los correspondientes QUADs para disponer del modelo de los ejes troncales previamente a definir cualquier entronque.

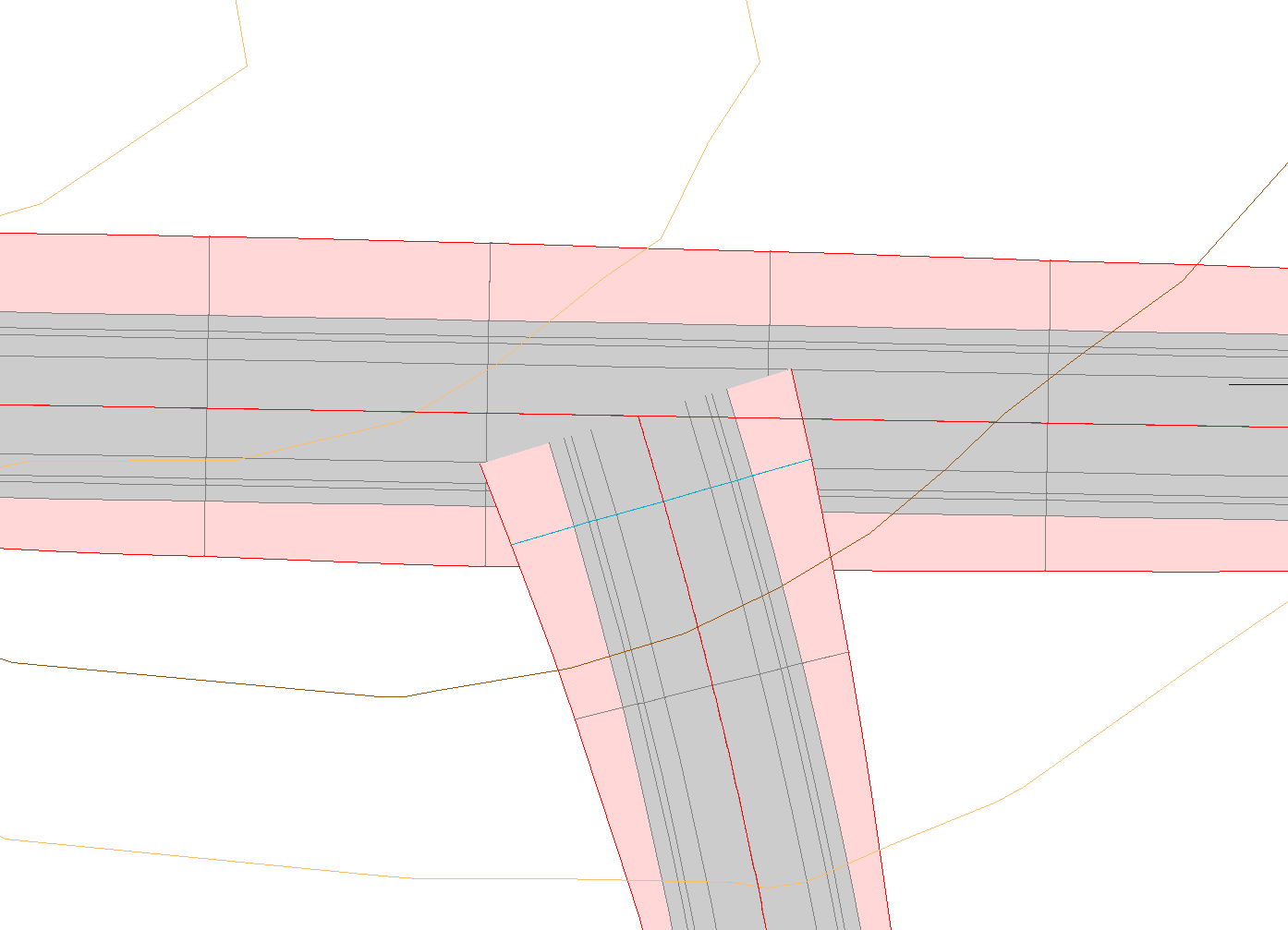

Vista de la zona sobre la que se hará un cruce en T
