Se pueden generar ODT automáticas a lo largo de un eje de forma muy sencilla para el usuario. CARTOMAP realiza un muestreo del terreno para encontrar los puntos de cota mínima y con una diferencia adecuada respecto a la rasante. También se analizan las cuencas de captación que resultarían de colocar una ODT en esa posición. Se pueden reorientar automáticamente las ODT para maximizar su captación de aguas. Finalmente se eliminan aquellas ODTs próximas entre sí, manteniendo las de mayor captación de agua.

Es posible generar varias ODT automáticas con diversos criterios (según su diferencia de altura terreno-rasante, entre dos PK...) para ajustar mejor el resultado. Por ejemplo, si la diferencia de altura terreno-rasante está entre 4 y 7 metros, se coloca un tubo de 80cm, si está entre 7 y 10m se colocan 2 tubos de 100cm y por encima de 10m se coloca un cajón de 3 x 2 metros.

El cálculo de ODT automáticas genera múltiples ODT, que aparecen bajo su jerarquía en el árbol de obras de fábrica, y que se podrán modificar de forma individual.

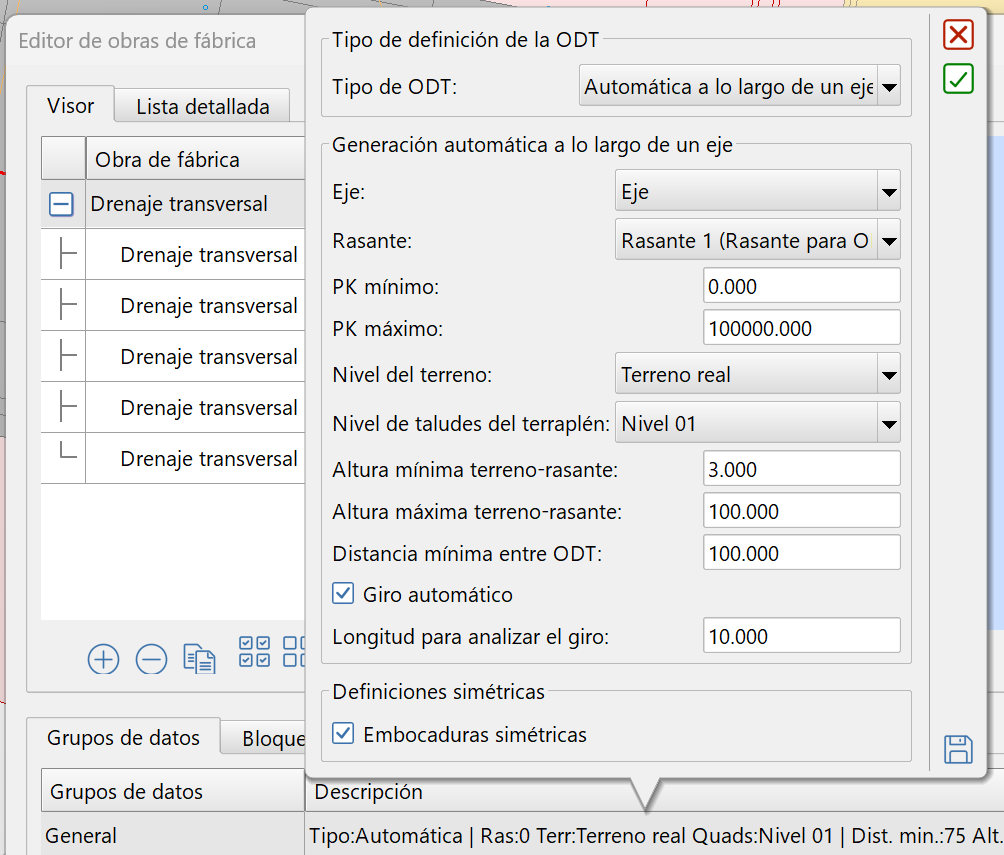

Parámetros generales en la definición de ODT automáticas

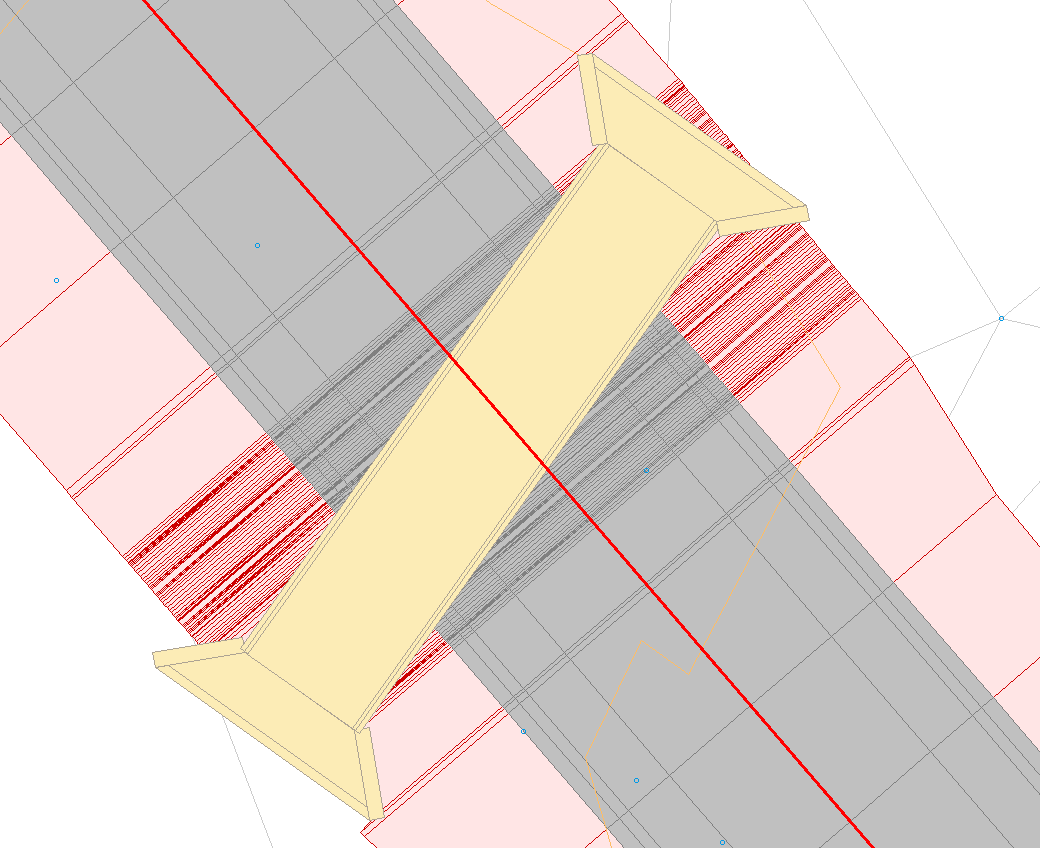

Vista en planta del eje en la zona de una ODT generada y orientada automáticamente para maximizar la captación

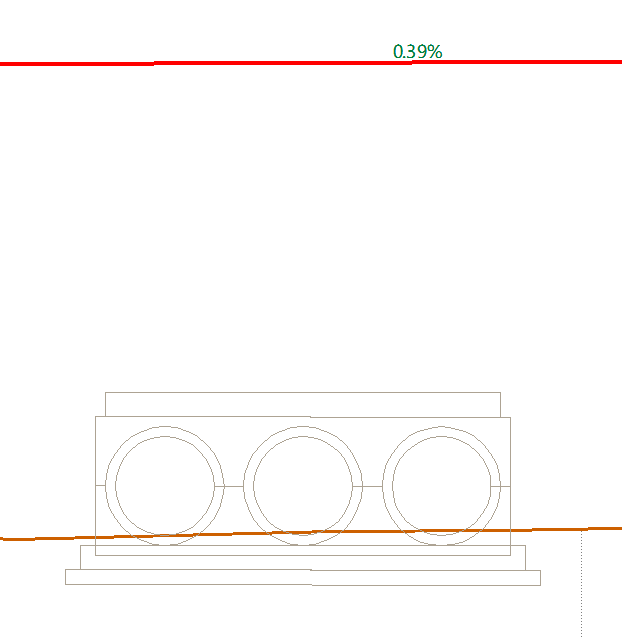

Perfil longitudinal del eje sobre el que se han generado ODT automáticamente
