Una obra de drenaje transversal son conductos por los cuales cruza el agua u otros líquidos, debajo de la vía de un costado al otro restituyendo la continuidad de la trayectoria de los cauces interceptados principalmente por las obras lineales.
CARTOMAP permite definir las ODT de forma automática a lo largo de un eje, siguiendo un eje+rasante o, de forma más simple y rápida, mediante coordenadas XYZ de entrada/salida. Las ODT pueden estar formadas con cajones rectangulares o tubos, y que dichos elementos sean prefabricados con una determinada longitud.
La definición de ODT automáticas, las genera en los puntos mínimos del terreno con una diferencia mínima respecto a la rasante, las puede orientar para maximizar la zona de captación de aguas y puede ajustar su entrada/salida dejando una distancia mínima entre la imposta y el talud en terraplén. Las ODT así generadas se pueden editar individualmente.

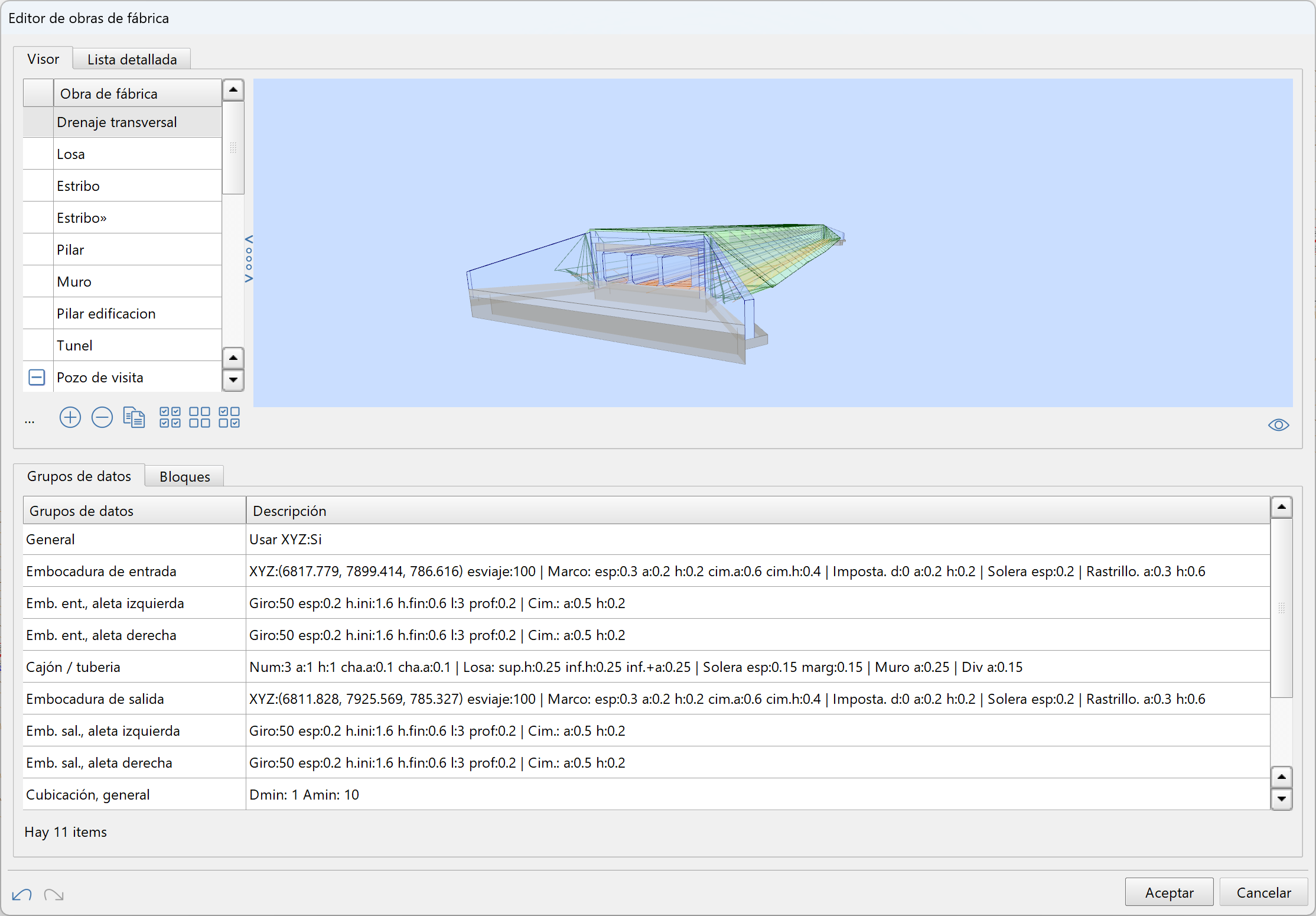

ODT definida con tres cajones y embocaduras de entrada / salida
