El bloque de parámetros General permite definir los elementos base para cualquiera de las geometrías que se generen.
Inicialmente no habrá un tipo de geometría definida y, por lo tanto, no se mostrará ningún resultado. Cuando se defina el tipo de geometría se podrán definir los parámetros de cada una.

Parámetros

Tipo de extrusión

Hay varios tipos de extrusión posibles:

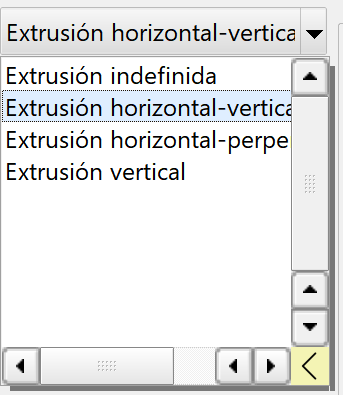

Tipos de extrusión en OF personalizadas

•Extrusión horizontal-vertical: La polilínea se coloca verticalmente y va desde la posición inicial a la posición final.

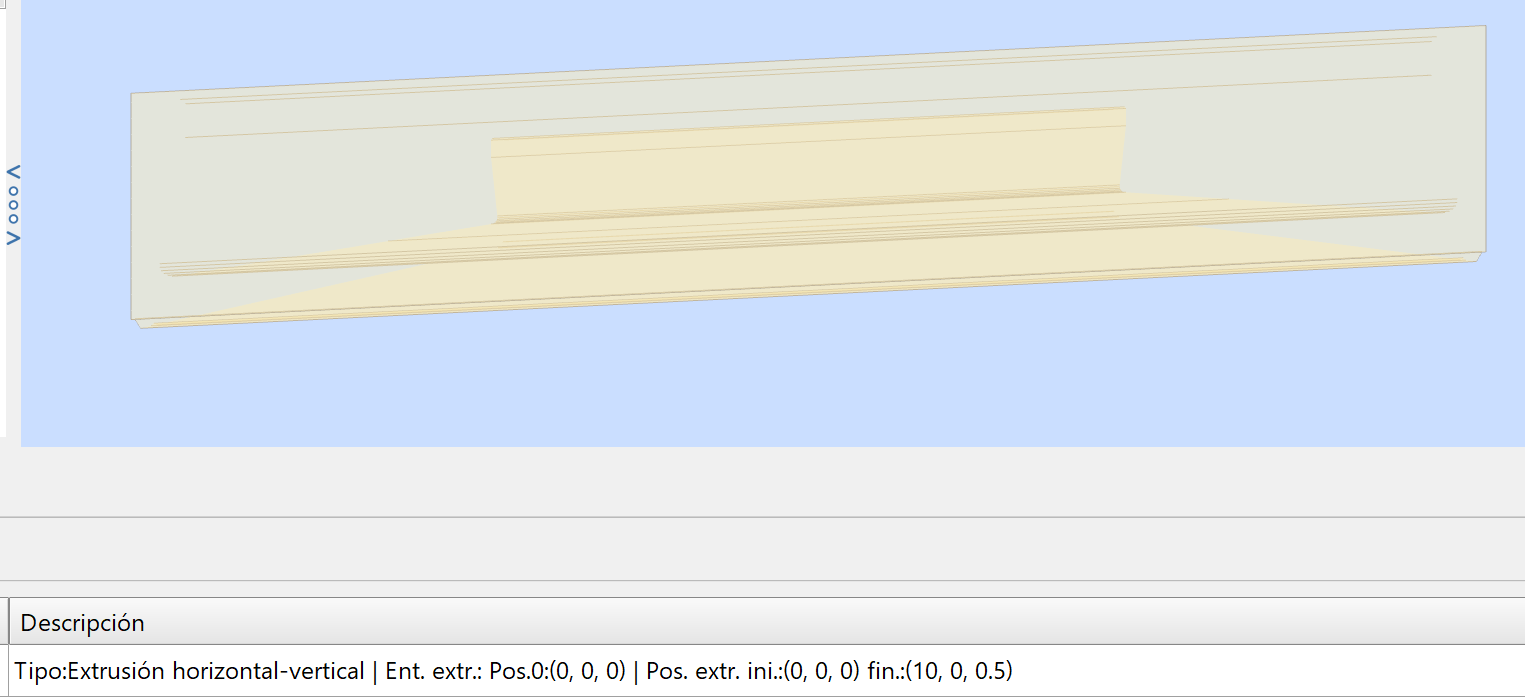

Vista 3D sobre el editor de OF

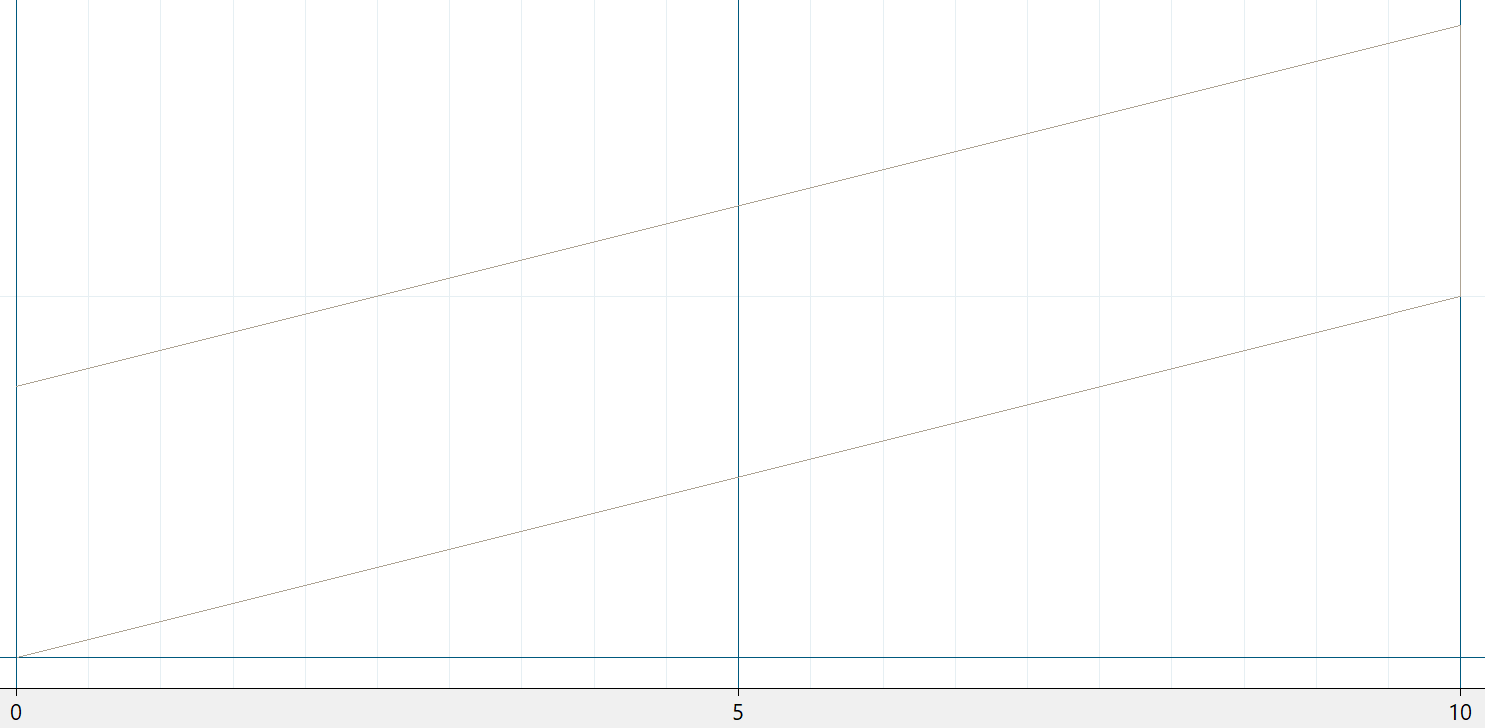

Vista sobre el perfil longitudinal

•Extrusión horizontal-perpendicular: La polilínea se coloca verticalmente con la inclinación perpendicular a la pendiente entre la posición inicial a la posición final y se desplaza entre ambos puntos.

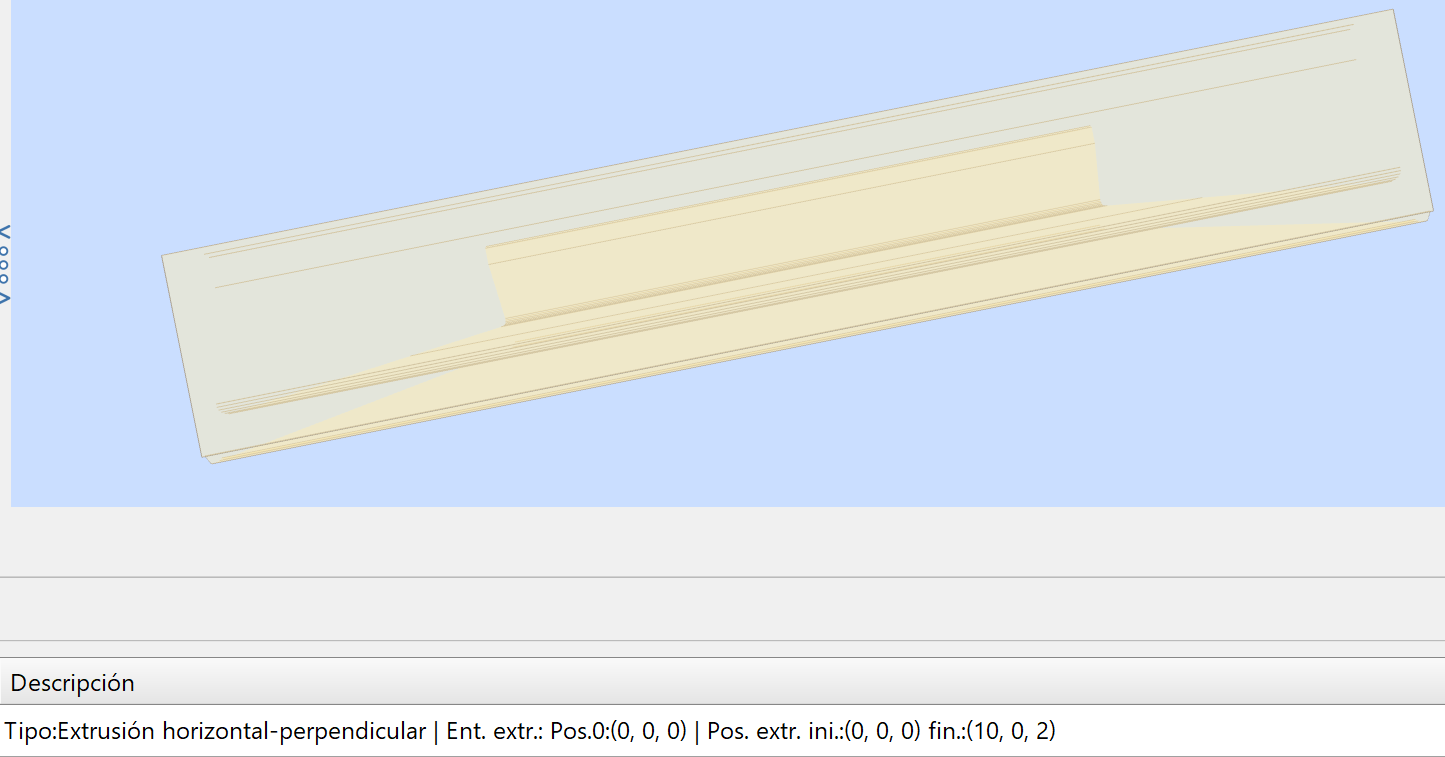

Vista 3D sobre el editor de OF, con la pendiente realzada para apreciar los cambios

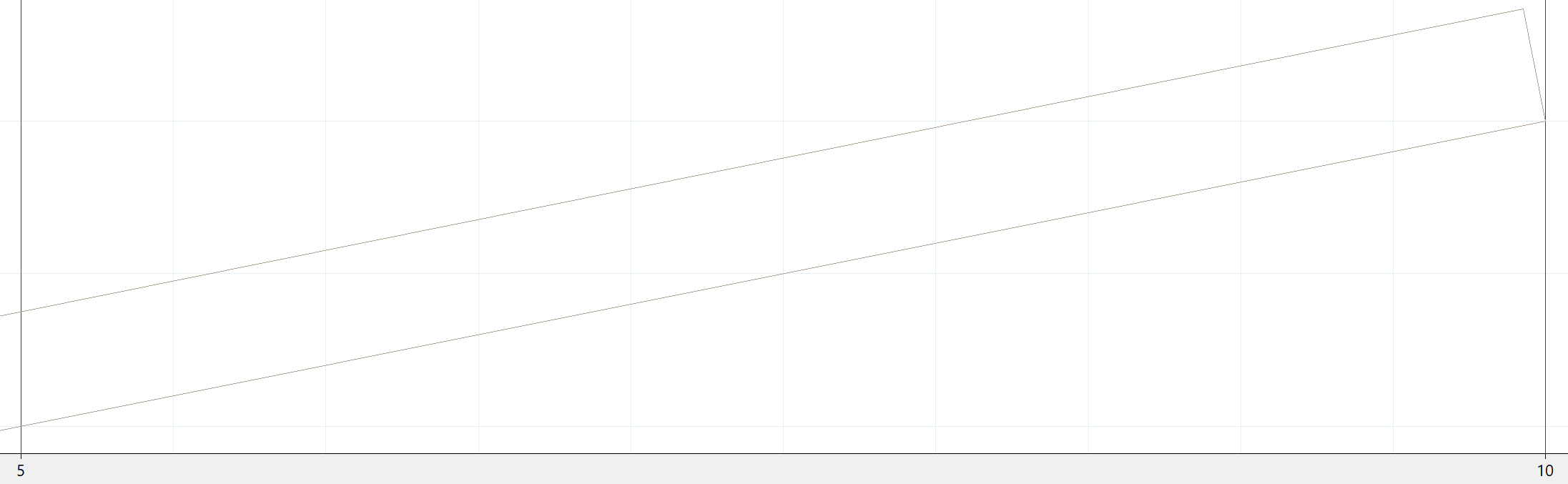

Vista sobre el perfil longitudinal, con la pendiente realzada para apreciar los cambios

•Extrusión vertical: La polilínea mantiene su definición horizontal, en 2D, y va desde la posición inicial a la posición final.

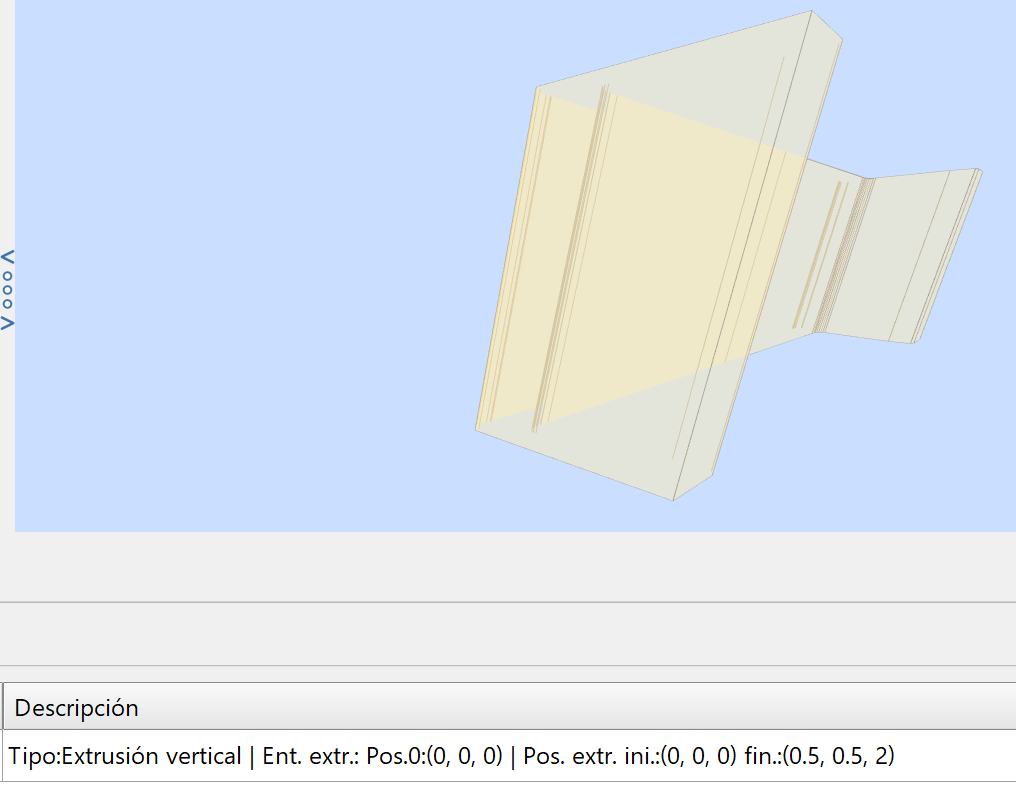

Vista 3D sobre el editor de OF, con coordenadas no verticales

Entidad de extrusión

•Entidad: Entidad que contiene la polilínea. Se tomará la primera polilínea de la entidad.

•Posición de referencia: Coordenadas de referencia del desplazamiento durante la extrusión.

Entre puntos

•Posición inicial y final: La extrusión se realizará entre los 2 puntos indicados.

Descripción

Parámetros generales en la descripción de una obra personalizable

Edición

Al hacer un doble clic sobre el apartado de descripción del grupo de datos Generales, se accede al editor de esos valores

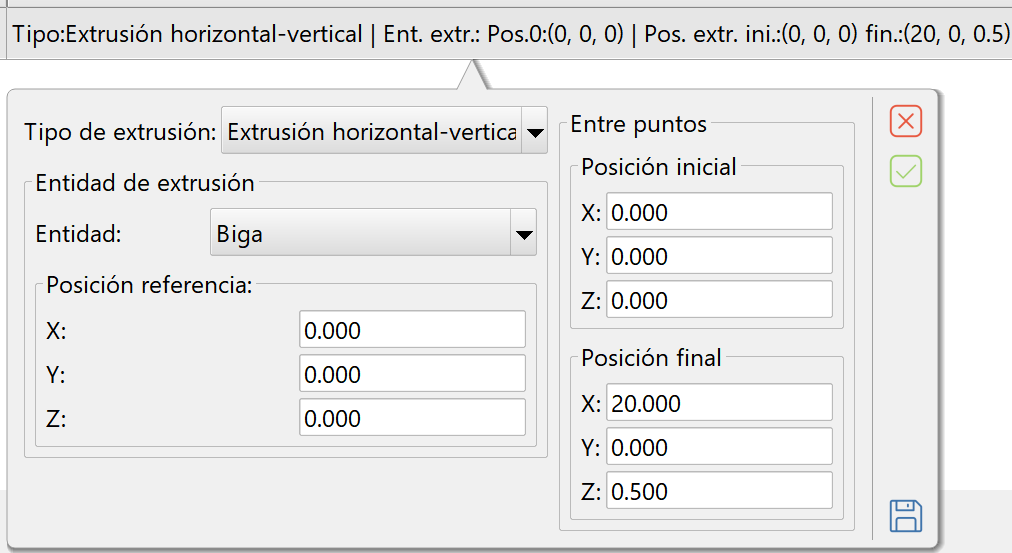

Editor del grupo de datos generales de una OF personalizada
