CARTOMAP permite generar obras personalizables 2D con dos polilíneas, una interior y otra exterior, para definir galerías, colectores, etc. de una forma muy sencillas.

Polilínea interior y exterior

En una misma entidad, que se usará para la extrusión vertical, se definen, en planta, 2 polilíneas cerradas, una con la parte interior y otra con la parte exterior. No importa el orden, CARTOMAP deducirá cual es cual.

Esa entidad se utiliza para hacer una extrusión de tipo horizontal-vertical u horizontal-perpendicular. Esta última sería la adecuada, por ejemplo, en caso de elementos prefabricados que se coloquen siguiendo una rasante.

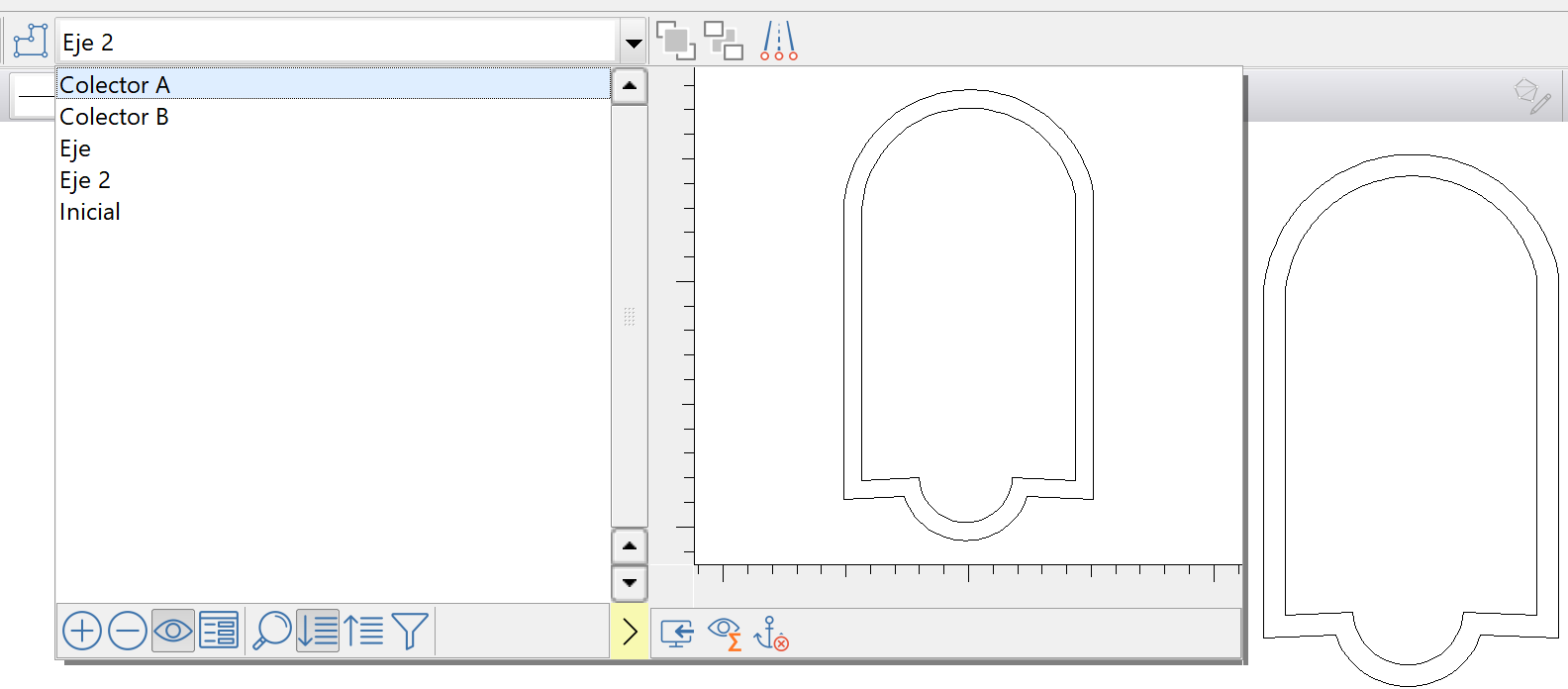

Se dispone de una entidad en planta con ambas polilíneas cerradas, interior y exterior

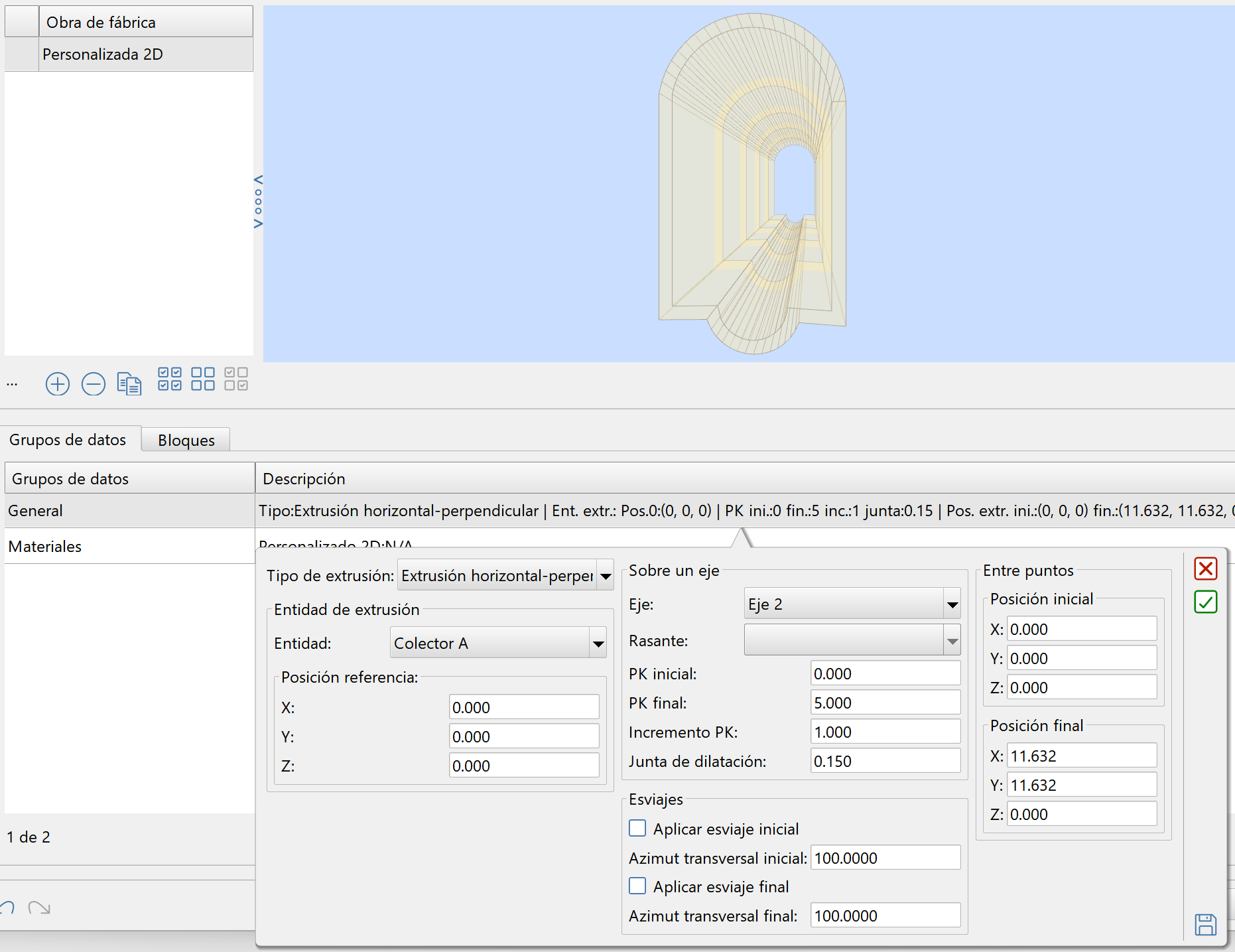

Edición de parámetros, sin diferencia respecto al resto de obras personalizadas 2D

Resultado en perfiles transversales
