<< Mostrar la tabla de contenidos >> Navegación:  Edición > Prioridades de dibujo

Se pueden establecer las prioridades de dibujo de las diversas capas y entidades de un proyecto.

Esta prioridad afecta al orden de redibujado, y por lo tanto al solape de elementos gráficos, y a la selección gráfica en elementos superpuestos.

Edición de Prioridades de Dibujo

Al editor de prioridades de dibujo se accede desde el menú Edición > Prioridades de dibujo… que muestra la siguiente pantalla:

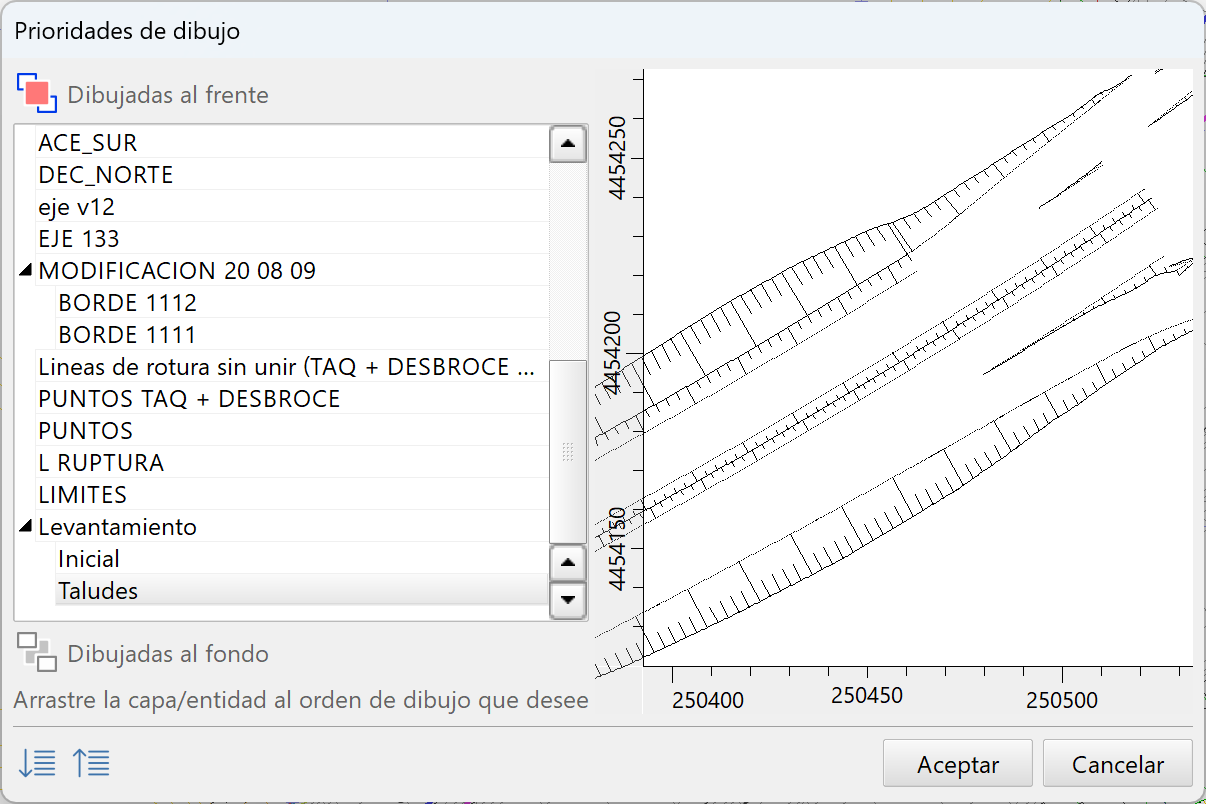

Editor de prioridades de dibujo

En la que aparece la lista de capas en el orden que se dibujarán y, en aquellas que tienen más de una entidad, se puede desplegar la lista de entidades para ordenarlas de forma diferenciada.

Cambio de prioridad de capas y entidades desde el editor de prioridades de dibujo

Se cambia el orden de una capa seleccionando la capa a mover y arrastrándola a la nueva posición. También se puede llevar al frente o al fondo seleccionando el icono correspondiente de la parte superior o inferior de la lista.

Se cambia el orden de una entidad seleccionando la entidad a mover y arrastrándola a la nueva posición, dentro de la misma capa. También se puede llevar al frente o al fondo seleccionando el icono correspondiente de la parte superior o inferior de la lista.

Cambio de prioridad de capas y entidades según su nombre

Se pueden usar los botones de la parte inferior para reordenar el dibujado siguiendo el nombre de las capas y sus correspondientes entidades.

Prioridades de dibujo según su ordenación alfanumérica

Cambio de prioridad de un elemento seleccionado en la vista 2D

Si tiene un único elemento seleccionado en la vista 2D, se activan las opciones:

Enviar al frente [Ctrl]+[Inicio] Cambia la prioridad de la entidad y capa del elemento seleccionado para que se dibuje sobre el resto. Además, en caso de solape de elementos gráficos los de la entidad al frente se seleccionan primero.

Enviar al fondo [Ctrl]+[Fin] Cambia la prioridad de la entidad y capa del elemento seleccionado para que se dibuje debajo del resto. Además, en caso de solape de elementos gráficos los de la entidad al fondo son los últimos en seleccionarse.

Opciones de cambio de ordenación del elemento seleccionado en la vista 2D
