Las características de dibujo permiten unificar la presentación de múltiples entidades independientemente de la capa a la que pertenezcan, estableciendo líneas paralelas, tramas de llenado, etc. También permiten establecer cabeceras de datos para sus entidades unificando su uso.

Accesos al editor de características

Al editor de características se accede desde el menú Edición > Editor de características que muestra la siguiente pantalla:

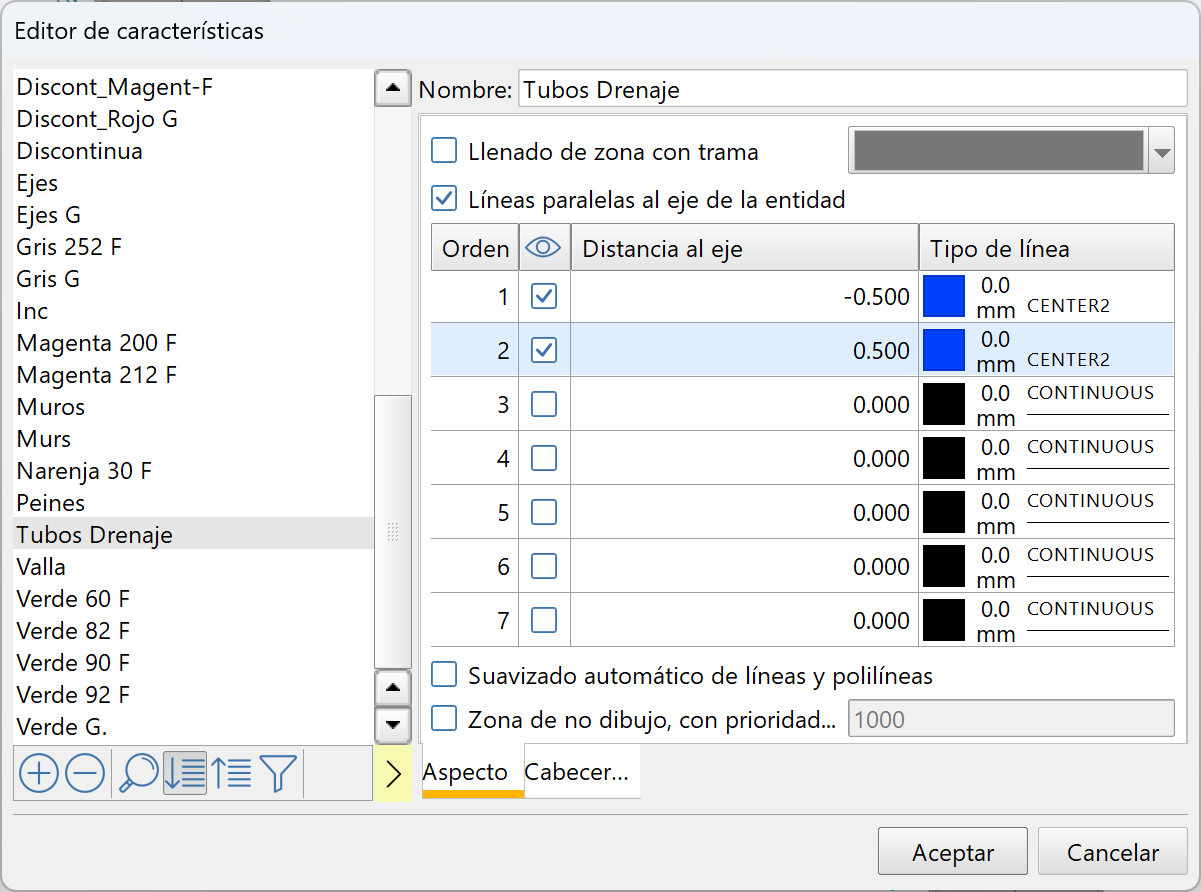

Editor del aspecto gráfico de las características

Contenido del editor de características

El editor de características contiene los siguientes datos:

•Lista de características: Con las que ya hay definidas y las opciones de añadir, eliminar...

•Nombre: Con el que aparecerá para su selección en otras partes del proyecto.

•ASPECTO: Pestaña con los datos del aspecto gráfico que aporta la característica

oLlenado de zona con trama: Permite indicar que se rellenen las entidades que tengan esta característica asociada con una determinada trama. Las entidades tendrán que estar cerradas.

oLíneas paralelas: Se pueden definir hasta 7 líneas paralelas a la definición de la entidad. Se considera a la derecha, del desarrollo de la entidad, si la distancia es positiva y a la izquierda si es negativa. Se consideran sólo los tramos contiguos desde el inicio de la entidad, si hay discontinuidades ya no se dibujan las paralelas en los tramos siguientes.

oSuavizado de líneas y polilíneas: Realiza un suavizado, pasando por los vértices, de líneas y polilíneas que esten definidas sin discontinuidades.

•CABECERAS: Pestaña con los textos asociados a los campos de información de las entidades asociadas:

Definición de cabeceras de las características

Se pueden definir una serie de cabeceras para cada uno de los 16 textos asociados a las entidades que comparten una característica.

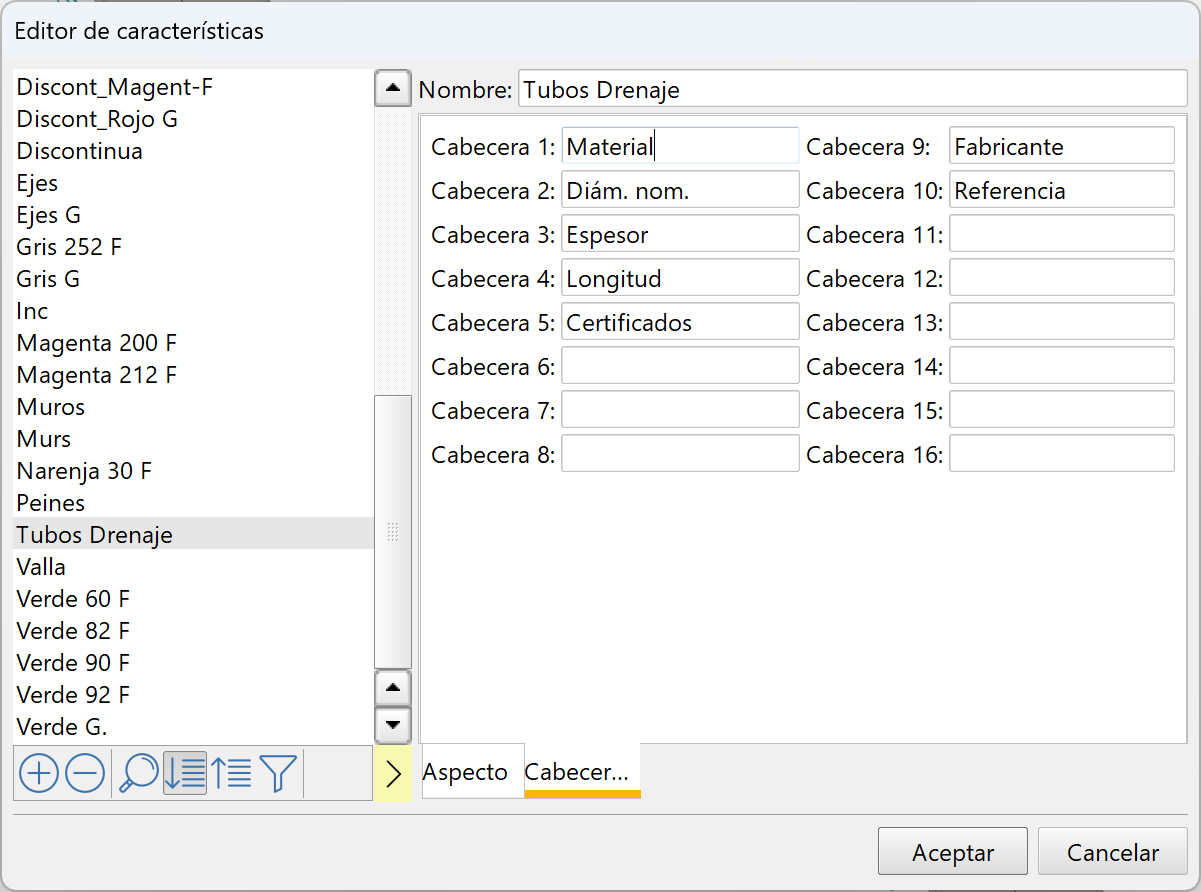

Editor de las cabeceras de la información de las entidades asociadas

En el editor de entidades podrá editar el contenido de la información asociada, que mostrará como cabeceras las que tenga definidas la característica asociada.

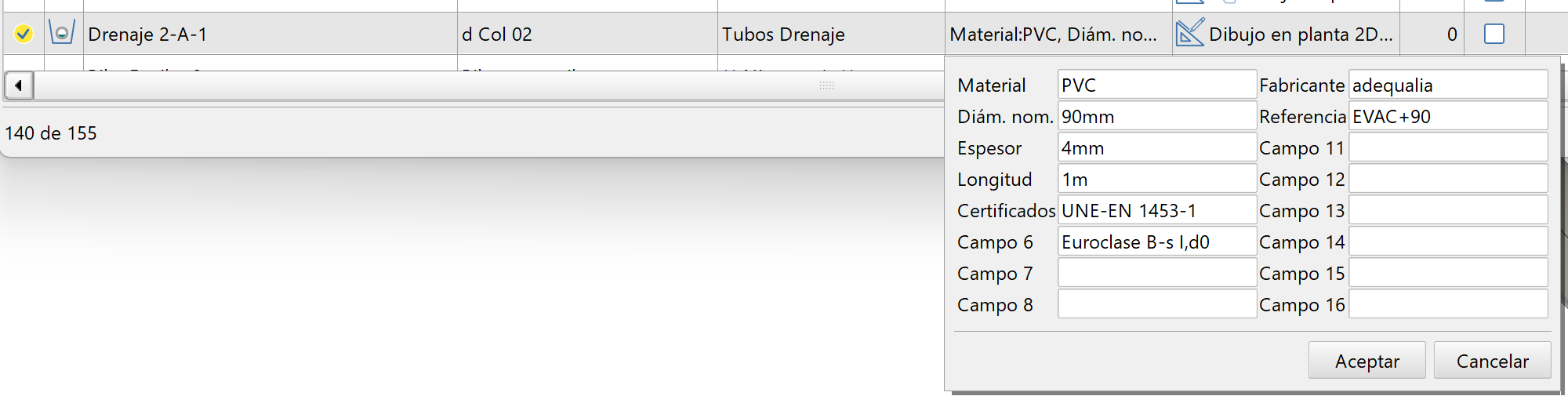

Editor de las entidades con información anexa usando las cabeceras establecidas en su característica
