Visuales

 Página anteriorVolver al contenido del capítuloSiguiente página
Mostrar/ocultar el texto oculto

Desde esta zona de la libreta de campo se pueden añadir, eliminar o modificar visuales del estacionamiento seleccionado, y, por lo tanto, de su estación.

Las visuales establecen las relaciones entre diversas estaciones del levantamiento y facilitan determinados cálculos como: Posicionamiento, orientación, poligonales, e intersecciones directas o inversas.

Edición - Levantamiento - Libreta de campo, dialog zona visuales

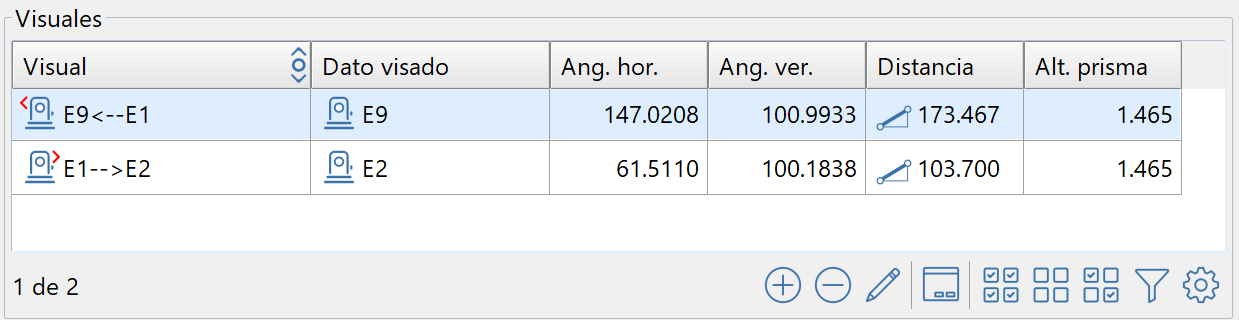

Zona de edición de visuales dentro de la libreta de campo

La edición no se realiza directamente en la tabla ya que dispone de un editor especializado que aparecerá al crear o modificar una visual.

Edición - Levantamiento - Libreta de campo, dialog zona visuales, edición

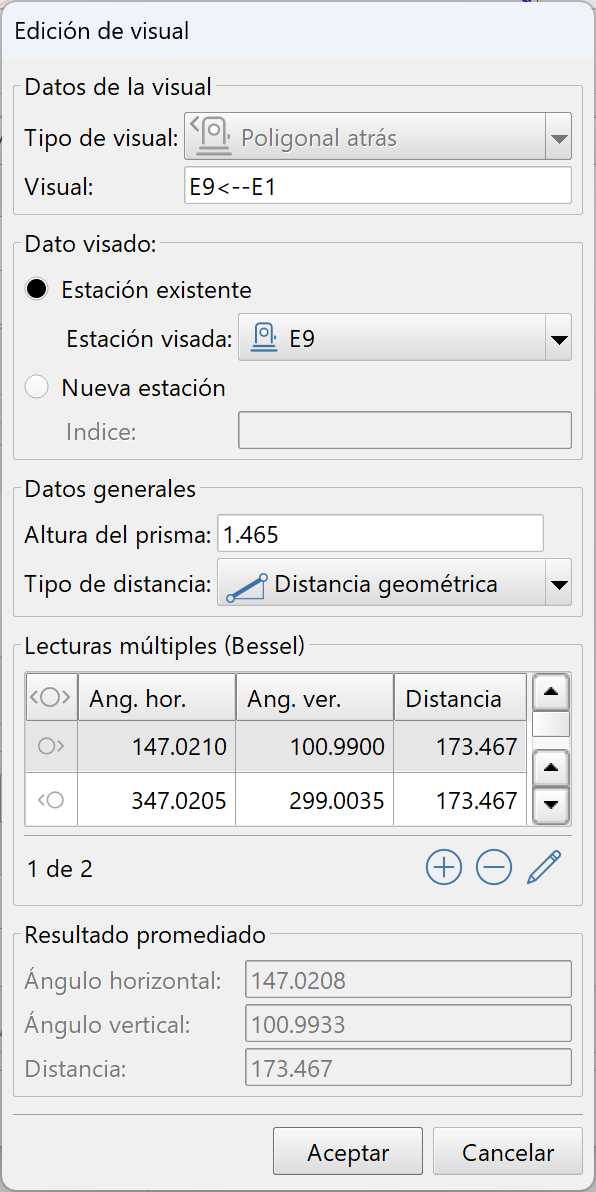

Editor de los datos de una visual

Los datos disponibles son:

Datos de la visual

•Tipo de visual: Selecciona el tipo de visual.

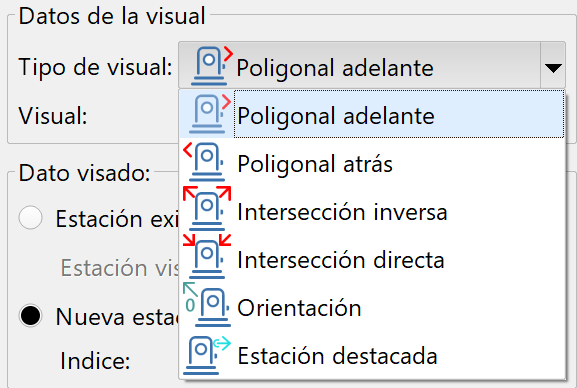

Edición - Levantamiento - Libreta de campo, dialog zona visuales, edición, tipo de visual
hmtoggle_plus1        Tipos de visuales

Edición - Levantamiento - Libreta de campo, dialog zona visuales, edición, tipo de visual, icono adelantePoligonal adelante: Establece una lectura hacia la siguiente estación de una poligonal. Si esa estación no existe, se creará.

Edición - Levantamiento - Libreta de campo, dialog zona visuales, edición, tipo de visual, icono atrásPoligonal atrás: Establece una lectura hacia la estación anterior de una poligonal, o la última cuando se parte desde la primera estación en una poligonal encuadrada. Se calculará la desorientación en el estacionamiento al que pertenece la visual.

Edición - Levantamiento - Libreta de campo, dialog zona visuales, edición, tipo de visual, icono inversaIntersección inversa: Establece una lectura para el posterior cálculo de una intersección inversa que necesitará, al menos, 3 visuales de este tipo a diversas estaciones previamente creadas.

Edición - Levantamiento - Libreta de campo, dialog zona visuales, edición, tipo de visual, icono directaIntersección directa: Establece una lectura para el posterior cálculo de una intersección directa que necesitará, al menos, 2 visuales de este tipo.

Edición - Levantamiento - Libreta de campo, dialog zona visuales, edición, tipo de visual, icono orientaciónOrientación: Establece una lectura a una estación ya existente para el cálculo de la desorientación del estacionamiento actual. Habitualmente se realiza al principio de una poligonal para establecer un rumbo adecuado.

Edición - Levantamiento - Libreta de campo, dialog zona visuales, edición, tipo de visual, icono destacadaEstación destacada: Establece una lectura hacia una estación libre, que no formará parte de la poligonal.

•Visual: Nombre de la visual. CARTOMAP crea un nombre que puede ser modificado.

Dato visado

Define si el dato visado es una Estación existente, y la selecciona, o si es una nueva estación, en cuyo caso se especifica su índice.

Datos generales

Define los datos generales de la visual, la altura del prisma y el tipo de distancia. Con estos datos se definen las posteriores lecturas.

Lecturas múltiples (Bessel) y resultado promediado

CARTOMAP permite definir hasta 6 lecturas en cada visual con el objetivo de realizar un promedio (método de Bessel) que disminuya el inevitable error que cualquier medición conlleva. Para ello se realizan mediciones en círculo directo Edición - Levantamiento - Visuales, icono círculo directo y círculo inverso Edición - Levantamiento - Visuales, icono círculo inverso, que CARTOMAP interpreta automáticamente. Se muestra el resultado promediado que no es editable.

Edición - Levantamiento - Libreta de campo, dialog zona visuales, edición, zona bessel

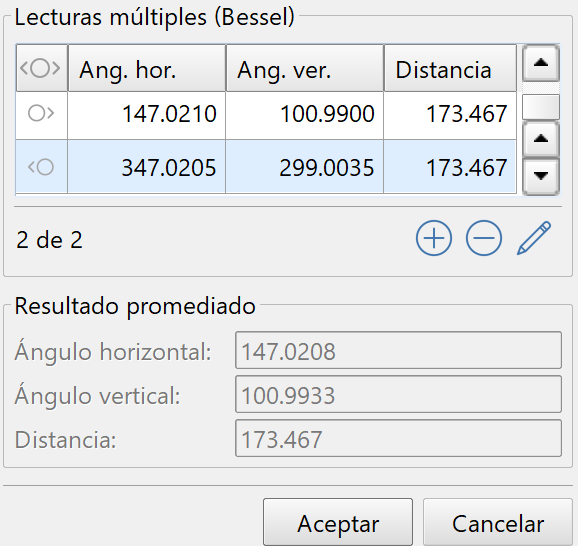

Zona de edición de múltiples lecturas que muestra el resultado promediado

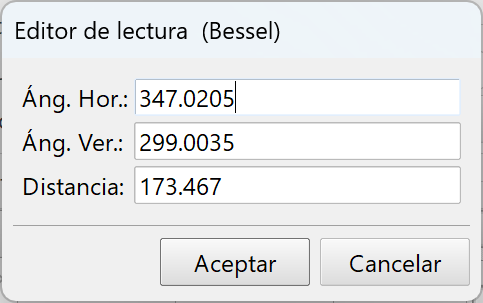

Al añadir o modificar una lectura, se muestra una ventana para definir el ángulo horizontal, ángulo vertical y distancia.

Edición - Levantamiento - Libreta de campo, dialog zona visuales, edición, zona bessel, dialog lectura

Editor de lectura asignada a una visual

Lista de visuales

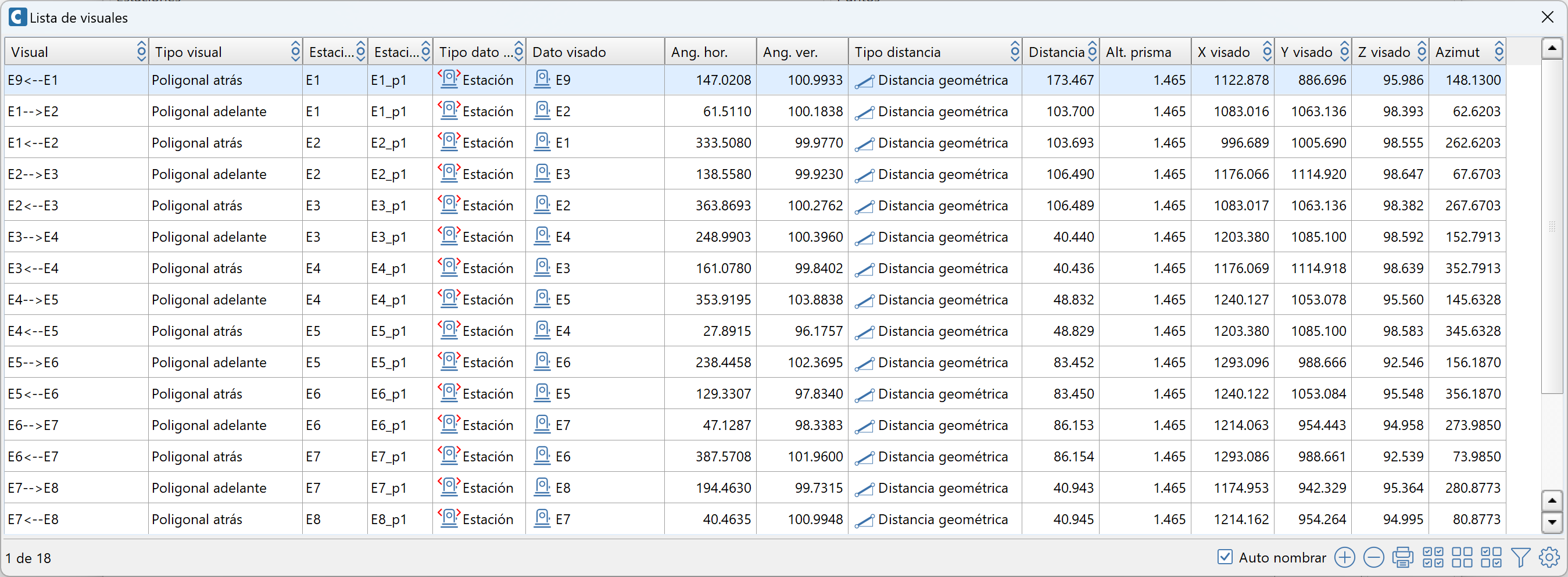

Edición - Levantamiento - Libreta de campo, dialog zona estaciones - lista de estaciones, icono Con este botón se muestra una ventana con la lista de todas las visuales. De esta forma es posible ver y modificar cualquier dato (nombre, descripción, etc.) de una forma más ágil.

Edición - Levantamiento - Libreta de campo, dialog zona visuales, lista de visuales

Lista de visuales
