Desde esta zona de la libreta de campo se pueden añadir, eliminar o modificar puntos del estacionamiento seleccionado, y, por lo tanto, de su estación.

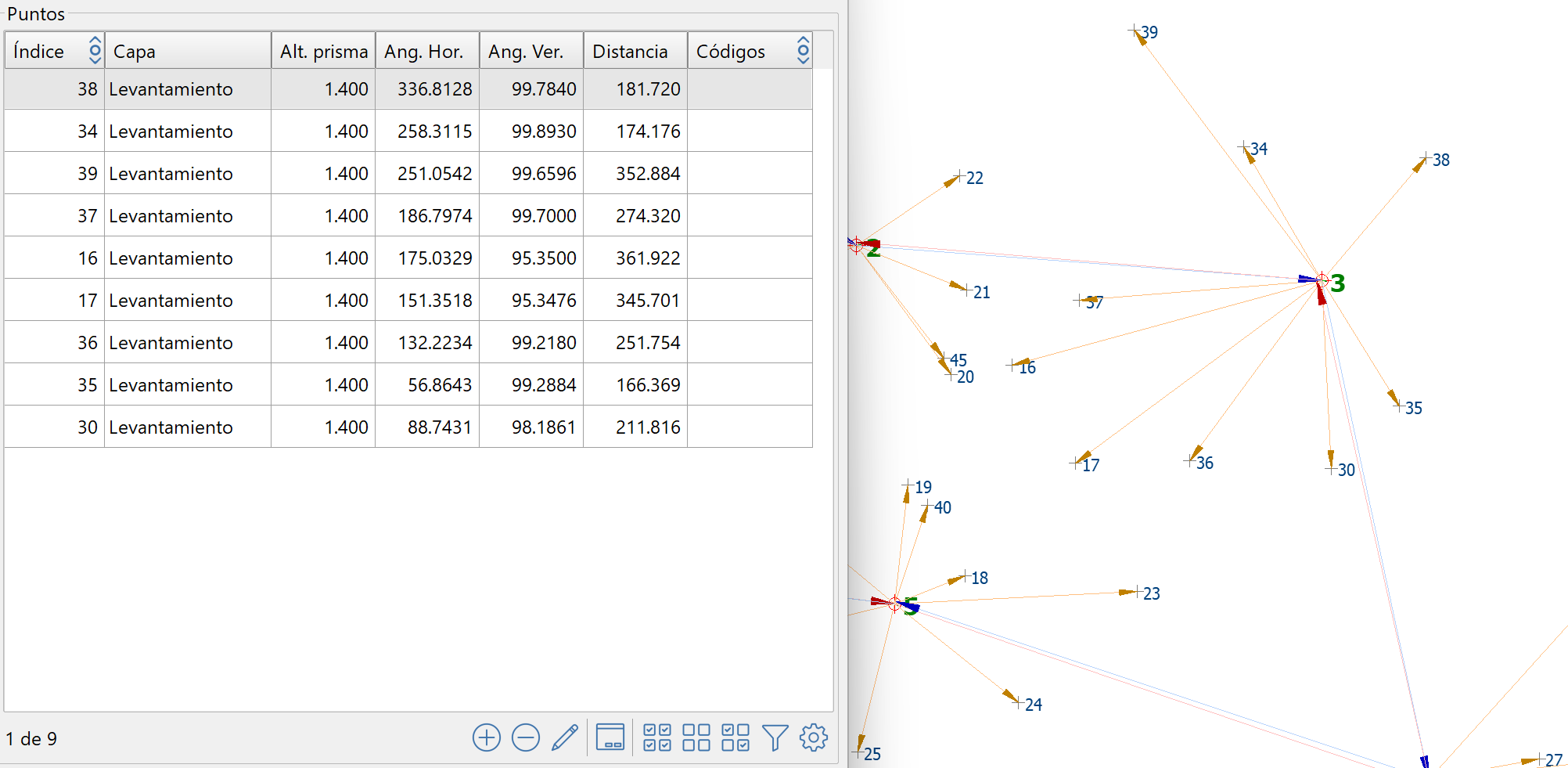

Zona de edición de visuales dentro de la libreta de campo, superpuesta a la vista en planta de la zona de esos puntos

La edición no se realiza directamente en la tabla ya que dispone de un editor especializado que aparecerá al crear o modificar un punto.

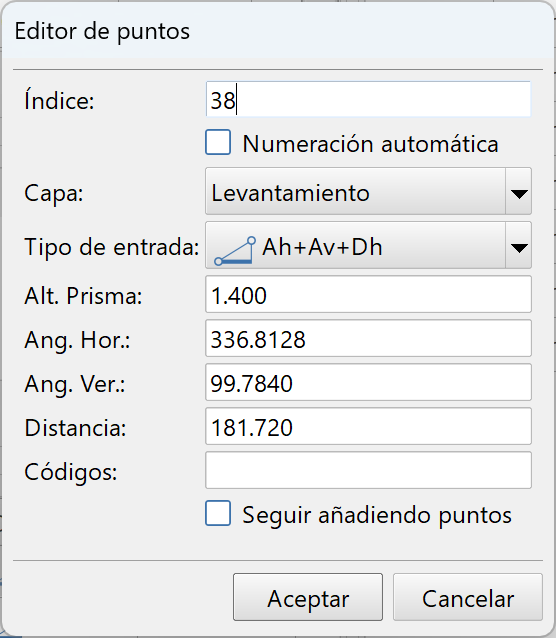

Editor de los datos de un estacionamiento

Los datos y opciones disponibles son:

•Índice: Índice del punto. CARTOMAP asignará un número por defecto, con opción de numerar automáticamente a partir del número indicado. Los índices puedes ser alfanuméricos.

•Capa: Capa a la que pertenece el punto y que facilitará su visibilidad y presentación.

•Tipo de entrada: Para facilitar la entrada de las mediciones según la configuración de la estación total.

•Lectura: Indicando la altura del prisma, ángulo horizontal, ángulo vertical, distancia horizontal, distancia geométrica y/o desnivel, según sea el tipo de entrada seleccionado.

•Códigos: Se pueden indicar uno o más códigos asociados al punto. Para indicar varios códigos se han de separar con un punto y coma ( ; ).

•Seguir añadiendo puntos: Al Aceptar se limpian los datos para añadir un nuevo punto sin cerrar la ventana.

•Lista de puntos

Con este botón se muestra una ventana con la lista de todos las puntos, independientemente de su procedencia. De esta forma es posible ver y modificar cualquier dato (nombre, capa, etc.) de una forma más ágil. Dispone de opciones específicas para Generar estaciones en los puntos seleccionados, Renumerar puntos con los puntos seleccionados y editar la Presentación gráfica del punto seleccionado según su capa de pertenencia.

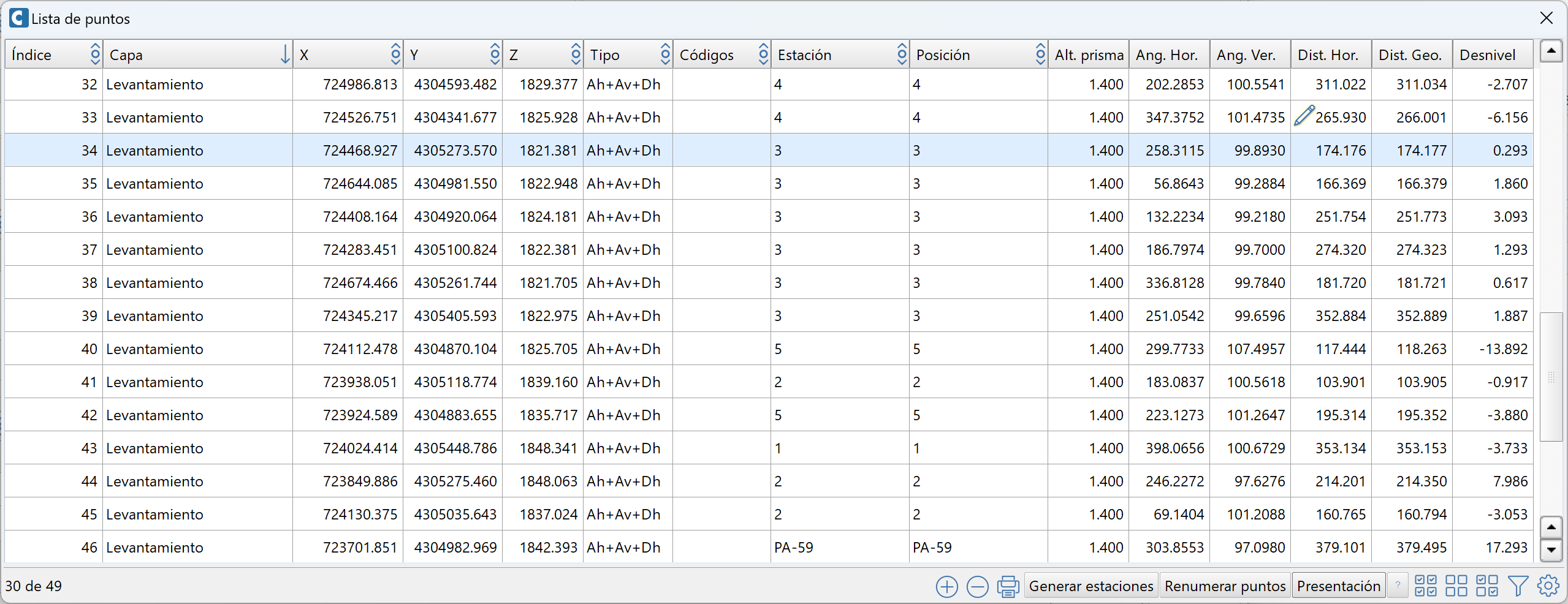

Lista de puntos

Renumerar puntos

Una vez seleccionados varios puntos en la lista de puntos, se puede usar la opción Renumerar puntos para cambiar su nombre con una nueva numeración o con un incremento de la ya existente. En cualquier caso se puede indicar un prefijo y un sufijo para completar los nuevos nombres de cada punto.

Renumeración de puntos
