Calcula y genera enlaces entre dos rectas, entre una recta y un arco o entre dos arcos previamente dibujados. Al activar la herramienta se han de seleccionar los elementos gráficos a enlazar. Para que el enlace se realice correctamente los elementos se deben seleccionar en sentido horario. No es necesario que se corten, al generar el enlace se ajustarán automáticamente.  Al seleccionar el segundo elemento se abre la ventana para definir los parámetros a aplicar al enlace:

1.Seleccione el elemento inicial, en sentido horario. Puede ser una recta (línea o eje) o una curva (arco).

2.Seleccione el elemento final, en sentido horario. Puede ser una recta (línea o eje) o una curva (arco).

Según el tipo de elementos se presentará una pantalla adaptada a los criterios y subcriterios disponibles para generar un enlace recta-recta, recta-curva o curva-curva:

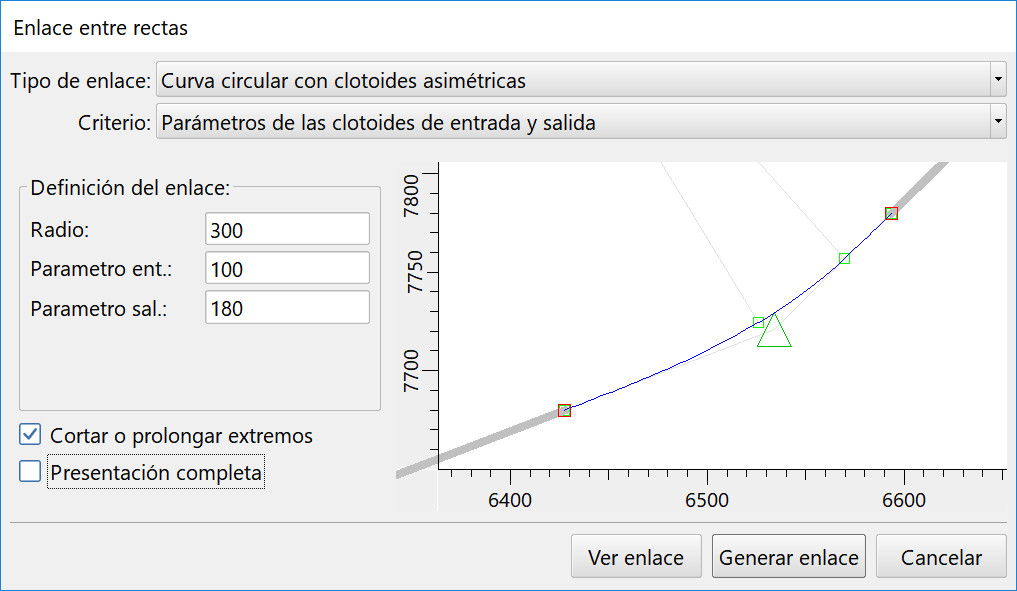

Pantalla de generación de un enlace, en este caso entre rectas

Tipo de enlace: Lista desplegable que muestra los diferentes tipos de enlace que se pueden realizar entre los ítems seleccionados.

Criterio: Lista desplegable con los posibles criterios para generar el enlace seleccionado en la lista anterior. Según el criterio seleccionado, irán cambiando los datos a introducir en la zona Definición del enlace de esta ventana. Los enlaces se realizan con rectas, clotoides, arcos, o combinaciones de dichos ítems, en todos los casos.

Definición del enlace: requiere una serie de valores para dibujar el enlace según el criterio seleccionado, por ejemplo: radio del arco, parámetro de la clotoide, tamaño de las tangentes de entrada y salida,…

Zona de previsualización: Muestra la vista previa del enlace en la que aparecen representados varios elementos del mismo. El vértice de las alineaciones rectas aparece marcado en verde, indica el punto de intersección analítica de las rectas, aunque en el dibujo no se corten. Los puntos de tangencia de las rectas se indican con un círculo rojo, y representan el punto de inicio del enlace, y el punto final de las alineaciones rectas. Los puntos representados con un círculo verde indican los puntos de tangencia dentro del enlace, es decir, el punto del trazado donde cambia el tipo de ítem gráfico. Los radios de los arcos se representan en color gris claro e indican el sentido de los círculos. Los centros de los radios calculados se representan mediante círculos verdes y las alineaciones con líneas grises de grosor inferior al tramo dibujado. En esta ventana es posible realizar zoom usando el ratón, de la misma forma que en la vista 2D.

Cortar o prolongar extremos: Seleccionada esta casilla, al generar el enlace se recortarán los elementos a enlazar desde la tangente hasta el vértice, creando una secuencia continua con los nuevos elementos del enlace.

Presentación completa: permite obtener una previsualización del enlace junto con todos los elementos gráficos que están visibles en la vista 2D activa.

Ver enlace: permite obtener una previsualización del enlace definido en la ventana, si no es correcto, se puede realizar los cambios pertinentes y volver a visualizarlo pulsando de nuevo este botón.

Generar enlace: al pulsar este botón, se cierra la ventana y el enlace se genera de acuerdo con los parámetros seleccionados.
