Permite dividir un arco en varios tramos. Una vez señalado el arco a dividir se abre la ventana Dividir arco, desde la que el usuario ha de seleccionar los criterios a aplicar para la división:

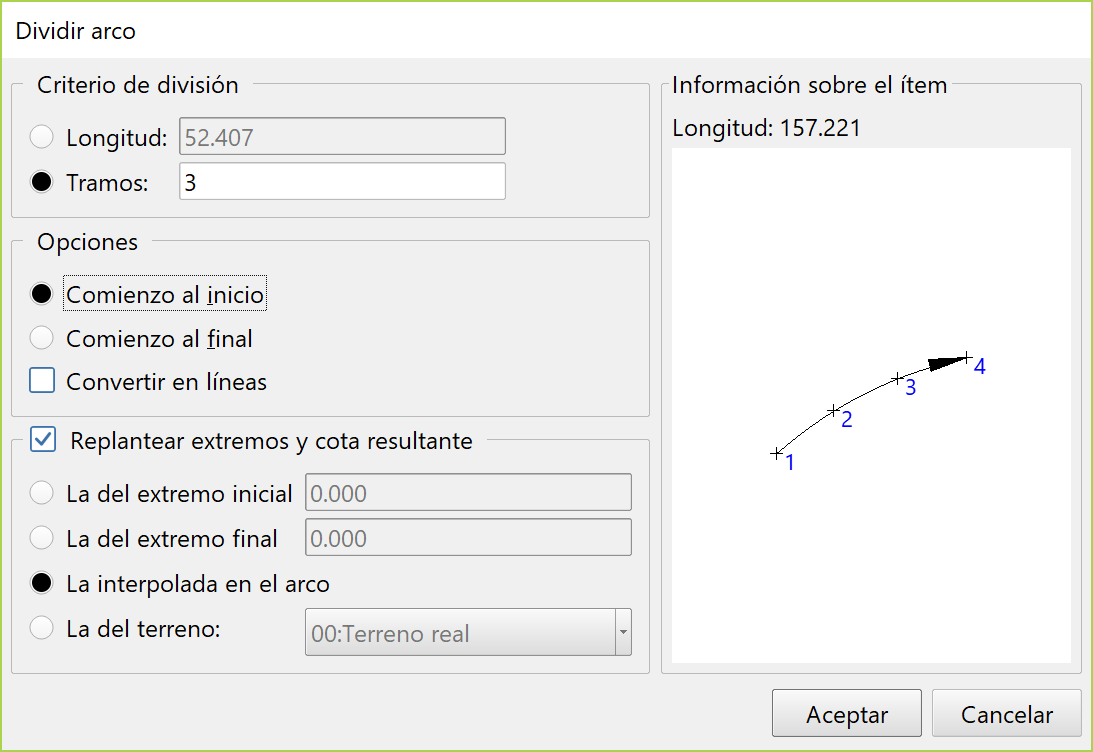

1.Seleccione el arco que desea dividir. Se mostrará la pantalla Dividir arco:

En esta pantalla podrá:

•Ver un croquis con el resultado.

•Definir el criterio de división, por la longitud de cada tramo o el número de tramos.

•Indicar por qué extremo se va a empezar. La dirección se muestra en el croquis con un flecha.

•Indicar que el resultado deben ser líneas en lugar de arcos.

•Definir si quiere replantear los extremos resultantes y con qué cota. Se dan varias opciones para la cota resultante.

Al Aceptar se generarán los nuevos arcos o líneas (si se seleccionado esta opcion) así como los puntos (si se opta por el replanteo), sustituyendo al arco que se ha dividido.
