Los arcos se usan en 2D a pesar de tener cota en su centro y extremos. Los formatos DWG/DXF de hecho sólo permiten dar la cota del centro para todo el arco. En CARTOMAP se puede utilizar la cota intermedia entre los extremos, e incluso exportarlos como polilíneas 3D para solventar las limitaciones del DWG/DXF.

En el formato DWG/DXF se pueden definir arcos 3D pero para ello hay que definir un plano en el que se desarrolla ese arco y su uso no es habitual. Tenga en cuenta que no es habitual usar arcos en 3D y podría no ser compatible con otras aplicaciones.

Para facilitar su uso en tuberías o similares se dispone de la función para definir un arco 3D por 3 puntos conocidos.

Al seleccionar esta opción aparece una pantalla que permite introducir los puntos que definen un arco 3D. Se indica el radio del centro a cada extremo pudiendo introducir otro radio distinto, en cuyo caso se  mantendrá la dirección desde el centro a cada extremo.

Definición de un arco con la misma distancia desde el centro a cada extremo

Aviso de discrepancias de la distancia del centro a cada extremo

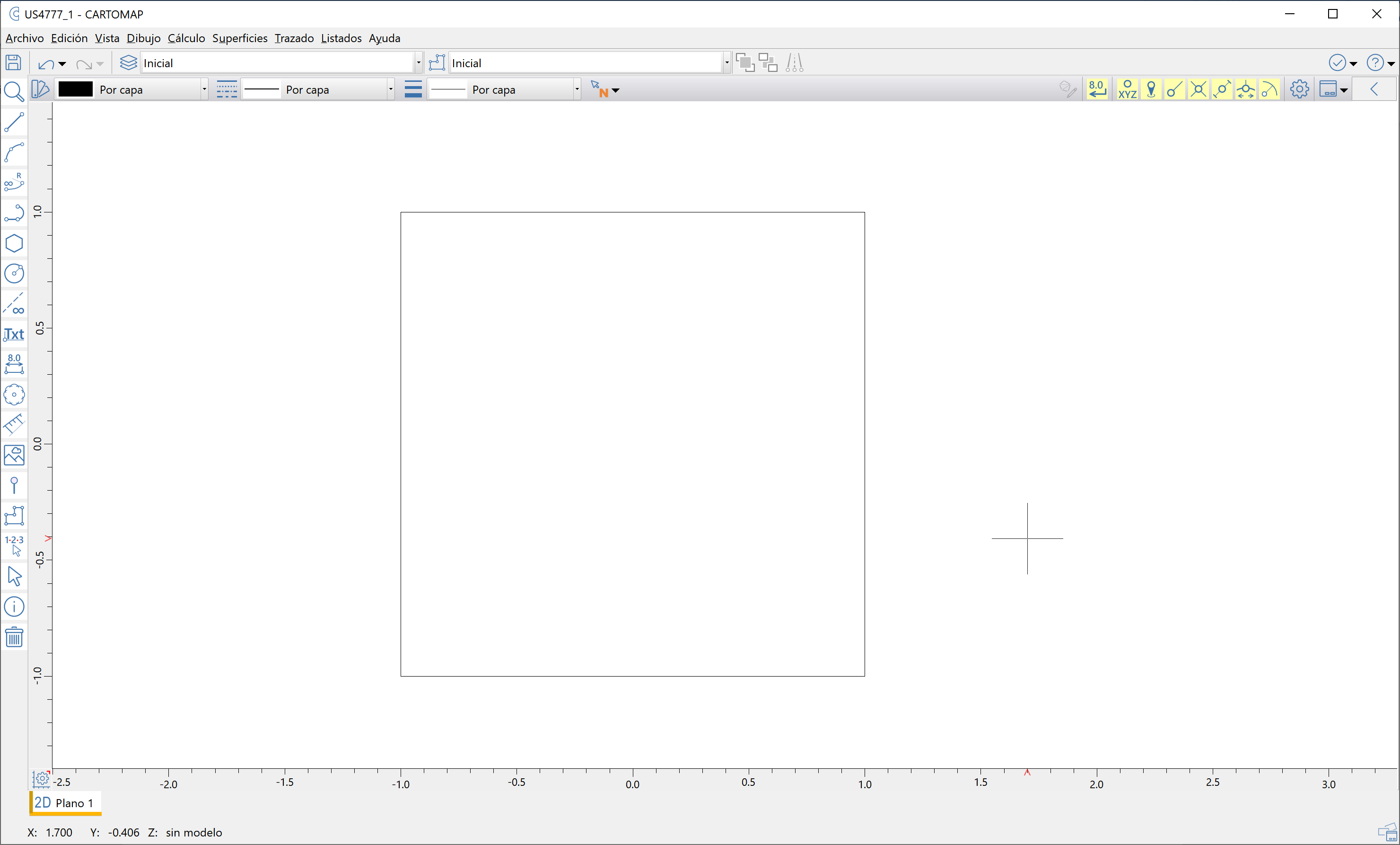

Vista en planta con 4 arcos 3D definidos verticalmente proyectando una linea

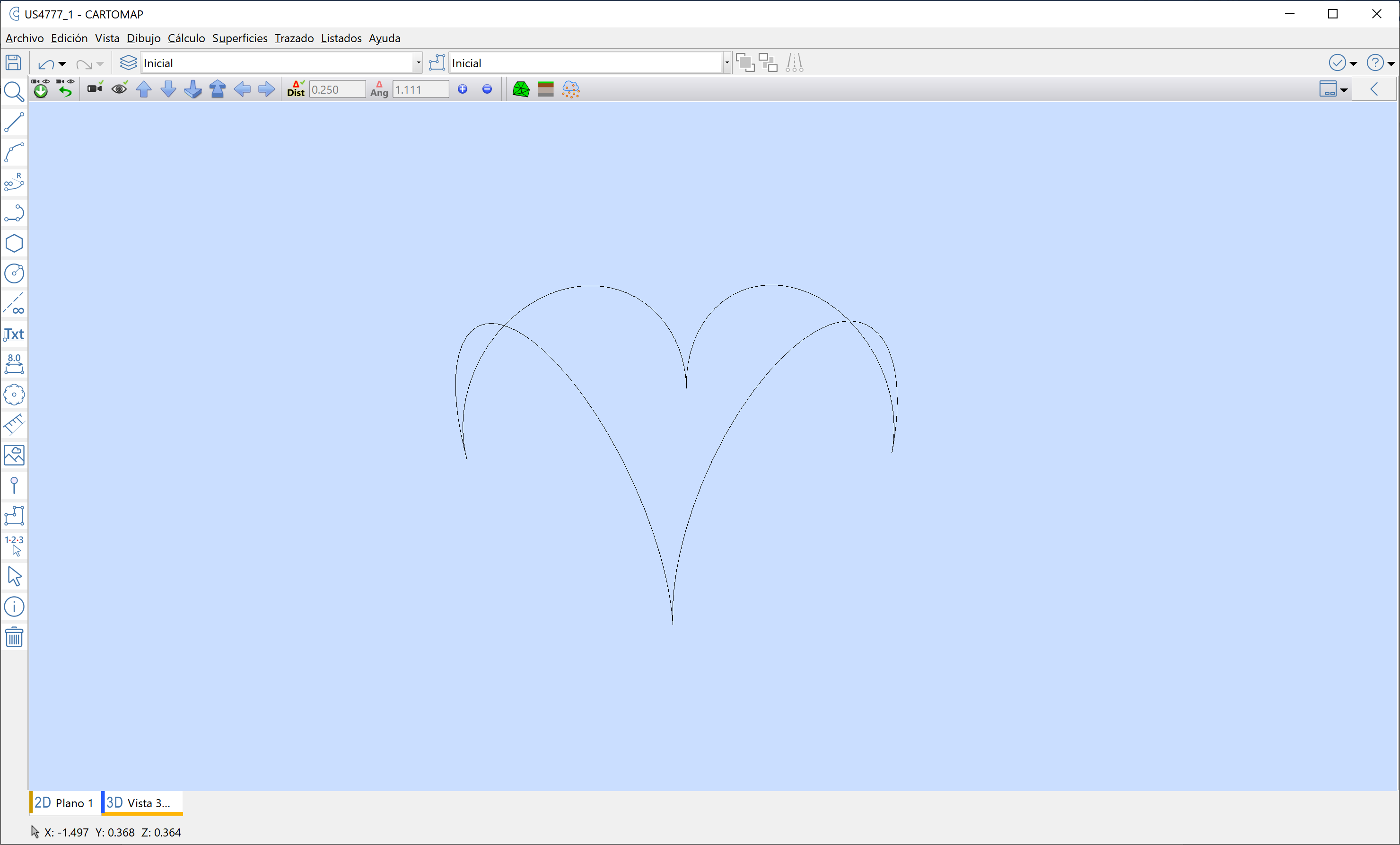

Vista 3D con los 4 arcos claramente visibles en su desarrollo espacial

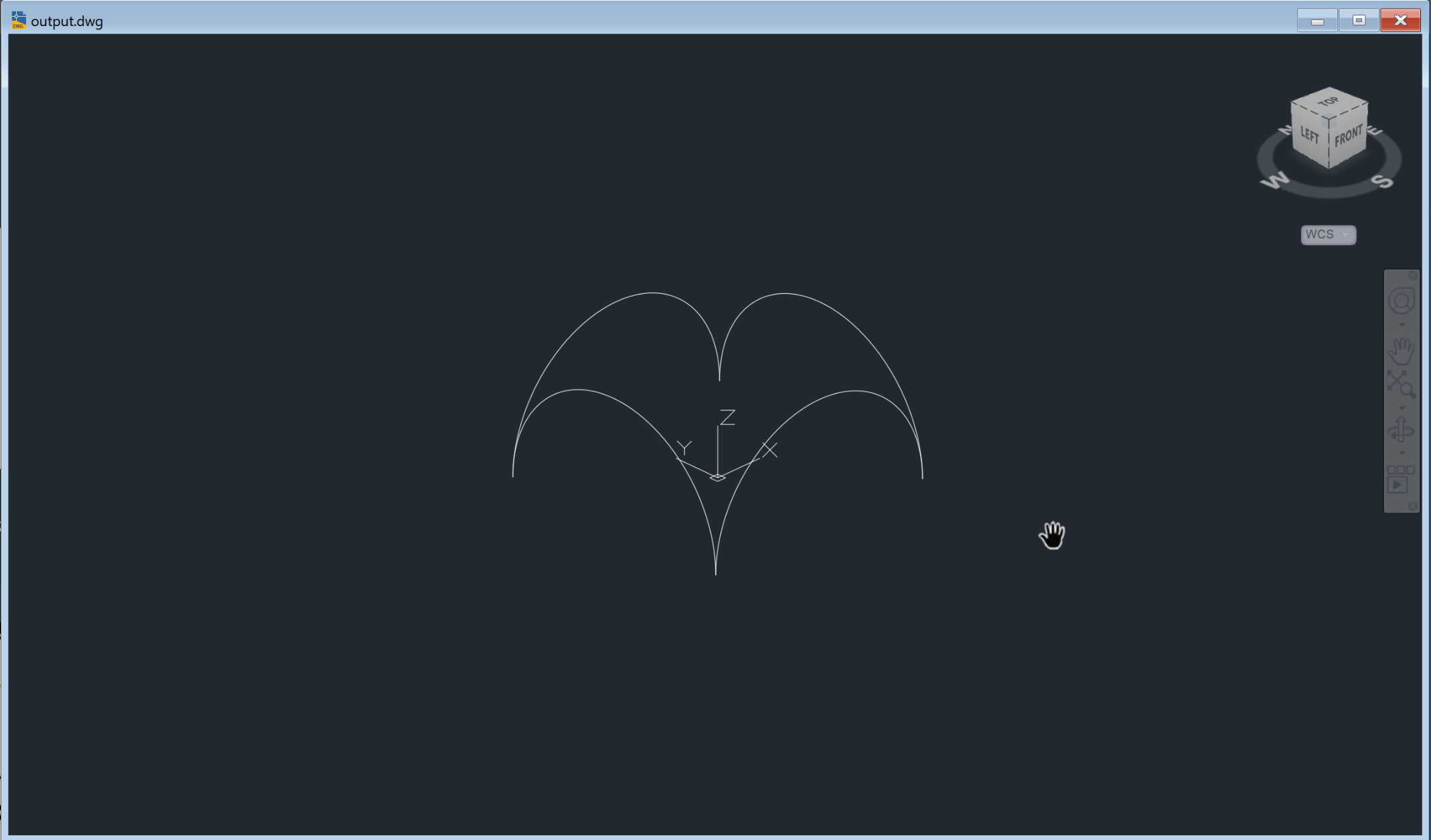

Los mismos arcos 3D exportados a DWG/DXF como arcos cada uno en su plano 3D
