Navigation: Nuevo en la versión > CARTOMAP 7 >
Esta versión conlleva un cambio en el formato del archivo, lo que implica que los archivos generados con esta actualización NO serán leídos por actualizaciones anteriores.
•Presentación de la vista 2D: se ha rediseñado la ventana Presentación de la Vista 2D, desde la que se configuran los parámetros de presentación de este tipo de vistas. Para accede a ella, pulsar el botón Configurar vista
, situado en la zona superior derecha de la ventana. Como se puede ver en las imágenes, esta ventana tiene ahora dos pestañas Principal y Numeración de ejes y marcas:
En la pestaña Principal aparecen las opciones que permiten configurar la zona a mostrar en la vista así como las de configuración de las Reglas y Rejilla.

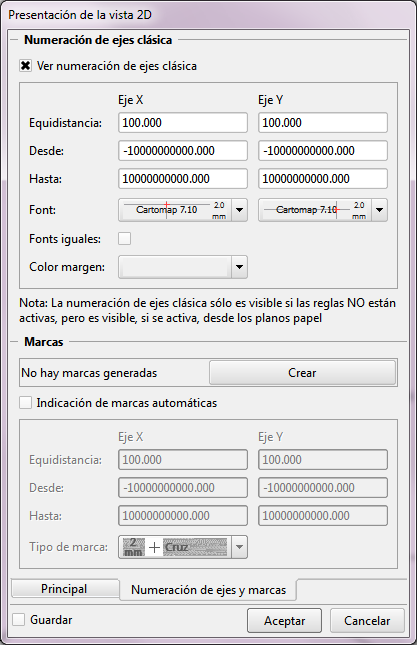

En la pestaña Numeración de ejes y marcas se agrupan las opciones para configurar la numerarción de ejes clásica (esta numeración, a diferencia de las reglas, se imprime en las salidas gráficas de la vista) y las marcas del plano.
•Dibujo de líneas o polilíneas de forma automática: implementada la opción que permite unir varios puntos mediante una polilínea o sucesión de líneas. En primer lugar se debe activar la opción de CAD, dibujo de línea por dos puntos o polilínea. Cuando CARTOMAP pida el primero de los puntos, teclear su índice por teclado, a continuación tres puntos (...) y el índice del último punto de la serie, al pulsar Intro, los puntos se unirán mediante líneas o una polilínea. Por ejemplo, para unir puntos del 1 al 22 de forma correlativa habría que teclear 1...22 y pulsar Intro.
Si se conoce el índice de los puntos, pero no todos son correlativos, se debe poner un guión (-) entre los puntos no correlativos. Por ejemplo, 1-5-9-11...16, y pulsar Intro, se unirían los puntos de índices 1, 5, 9, 11, 12,13,14,15 y 16.
Si se desea dibujar un polígono cerrado, es decir, que el primer punto de la serie se una con el último, bastará con teclear un guión (-) al final. Por ejemplo, para unir puntos del 10 al 16 definiendo una superficie, habría que teclear 10...16- y pulsar Intro. Si los puntos no tienen índice correlativo, 2-4-9...15- y pulsar Intro.

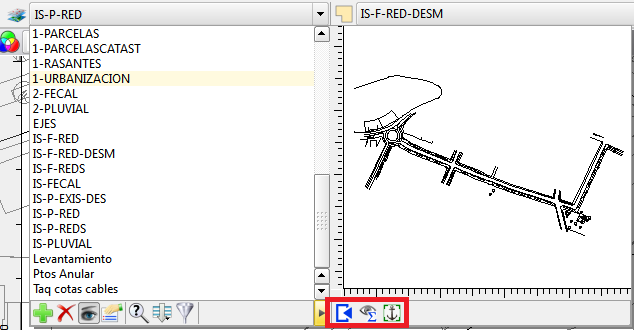

•Barra de menú: en las listas de selección de capa y entidad se añade a la previsualización de contenido los botones
que permiten centrar la vista 2D en el contenido seleccionado, activar o no la visualización del resto de elementos gráficos visibles en la vista o fijar la zona de previsualización, respectivamente:
•Exportación DXF/DWG:
El color de los elementos gráficos mantiene el indicador de color, no la composición RGB.
El grosor de la línea de los elementos gráficos se mantiene al pasar a DXF.
La exportación de los textos se puede hacer todos a un estilo (por defecto STANDARD), o se puede crear un nuevo estilo por cada tipo de texto diferente:
Los arcos con cotas distintas en los extremos mantienen estas cotas al ser exportados como polilíneas.
•Vistas 3D: se añade un menú con las opciones de configuración de la malla de triángulos y los QUADs al botón Configurar vista:
•Tramas: mejorada la interfaz de definición de tramas, se han modificado y añadido nuevos textos para que el diálogo sea más fácil de usar:
•Copiar entidad: no se podía introducir por teclado la distancia a la que se debe hacer la copia.
•Exportación a DXF de los textos asociados a presentaciones de puntos y estaciones, los textos quedaban muy separados de las marcas.
•Exportación a DXF de planos papel: las imágenes insertadas en el plano papel no pasaban a la escala adecuada.
