Los puntos de modelos Big Data, procedentes de drones, láser escáner 3D o archivos LAS/LIDAR se pueden mostrar en la vista 2D con la indicación de malla de triángulos. El color de dicha malla será el utilizado para mostrar los puntos. También se puede usar la indicación de mapa de colores, que asignará a cada punto un color en base a su cota.

Cuando se utiliza cualquier herramienta de CAD, y se visualizan los puntos de un modelo de malla, la captura de puntos del levantamiento, si está activa, captura puntos de la nube de puntos de ese modelo.

Si se produce un solape, y está activada la pantalla de selección, se mostrará para poder afinar el dato que usará la herramienta de CAD en curso.

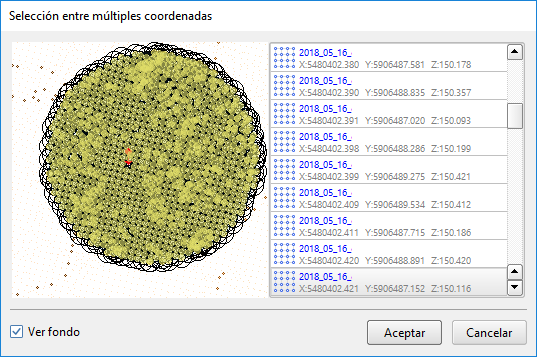

Captura con un radio que origina muchos puntos solapados

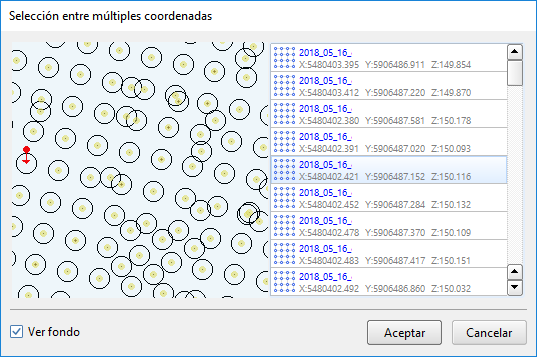

Ampliación sobre los puntos solapados
